Name: Dispositivo per ridurre le onde di sollecitazione per robot umanoide
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Modello 8, Modello 11
Availability: InStock

Casa. > prodotti > Azionamento armonico >

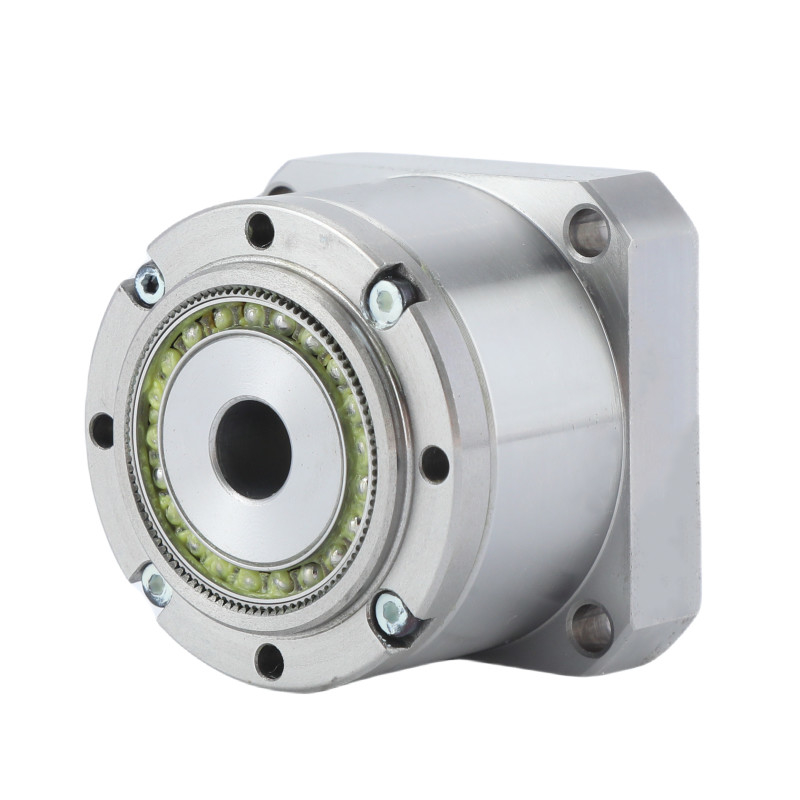

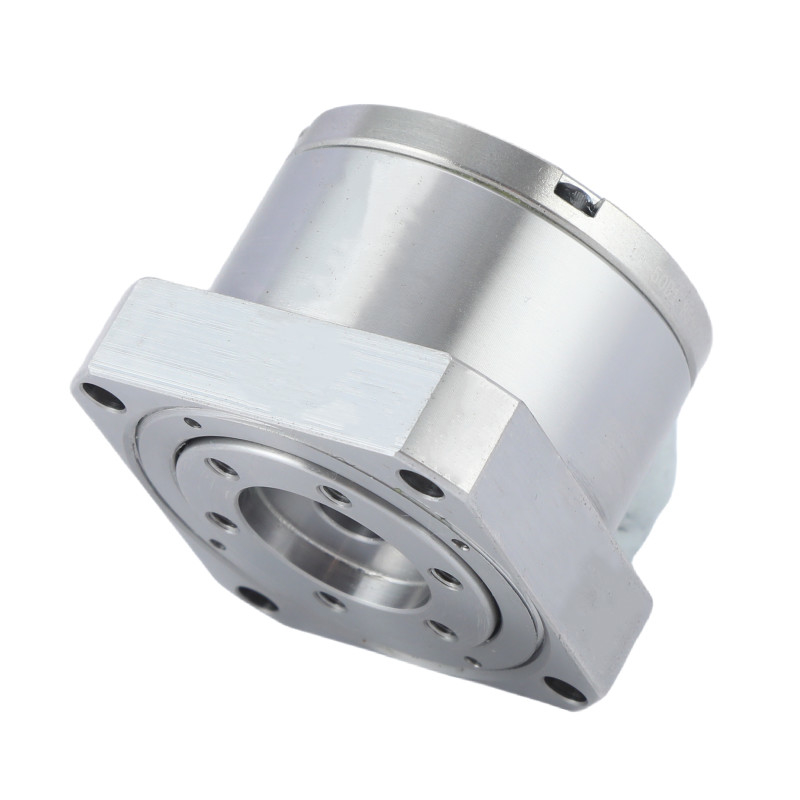

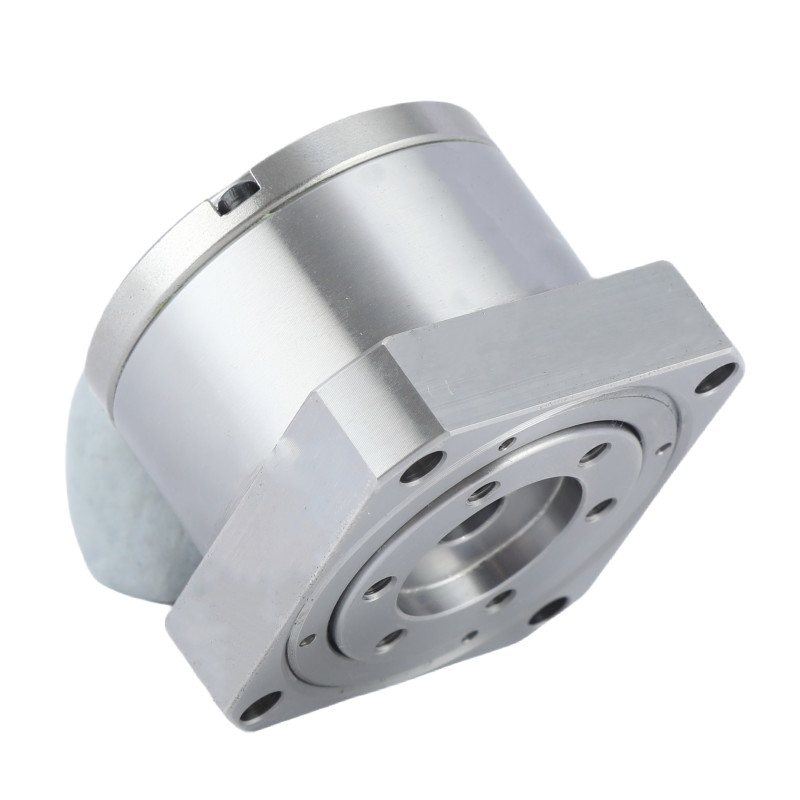

Dispositivo per ridurre le onde di sollecitazione per robot umanoide

Casella di marcia di trasmissione armonica del robot umanoide

Casella di cambio a bassa contraccolpazione

Motore armonico di trasmissione combinato del robot

Luogo di origine:

Jiangsu, Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

Modello 8, Modello 11

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Prodotto:

Reduttore di onde di tensione in miniatura

Materiale:

Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti

Rapporto di riduzione:

50, 80, 100

Risposta negativa:

≤ 20 sec. di arco

Velocità media di ingresso:

3500 giri/min

La vita progettata:

10000 ore

Modello:

8, 11

Peso:

00,06 a 0,27 kg

Garanzia:

1 anno

Applicazione:

Roboti, macchine per la confezionatura e il confezionamento, energia

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Fabbricazione di trasmissioni armoniche in miniatura

Descrizione del prodotto

Gli ingranaggi a onde di deformazione (conosciuti anche come ingranaggi ad azionamento armonico) sono un tipo di sistema di ingranaggi meccanici che utilizza uno spline flessibile con denti esterni,che è deformata da un tappo ellittico rotante per agganciarsi ai denti interni di un ingranaggio esterno.
Gli ingranaggi a onda di deformazione hanno alcuni vantaggi rispetto ai sistemi di ingranaggi tradizionali come gli ingranaggi elicoidali o planetari, tra cui:

Nessuna reazione.
compattezza e leggerezza,
rapporti di marcia elevati
buona risoluzione e eccellente ripetibilità (rappresentazione lineare) quando si riposizionano carichi inerziali
capacità di coppia elevata

Dispositivo per ridurre le onde di sollecitazione per robot umanoide 0

Tabella dei parametri nominali dell'unità armonica in miniatura

Modello	Rapporto di riduzione	Torsione nominale a 2000 r/min di ingresso		Torsione massima ammissibile all'avvio e all'arresto		Valore massimo ammissibile per la coppia media di carico		Torsione momentanea massima ammissibile		Velocità di rotazione massima di ingresso ammissibile (Grease)	Velocità di rotazione media di ingresso ammissibile (Grease)	Risposta negativa	Peso	Vita del progetto
		Torsione nominale a 2000 r/min di ingresso		Torsione massima ammissibile all'avvio e all'arresto				Torsione momentanea massima ammissibile				Risposta negativa	Peso	Vita del progetto
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	kg	Orario
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤ 40	0.06	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤ 40	0.06	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤ 30	0.27	10000
	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3					10000
	100	5	0.51	11	1.12	8.9	0.91	25	2.55					10000

Attributi chiave del riduttore di onde di sollecitazione in miniatura della serie LS e LH
Prodotto	Mini riduttore di onde di sforzo
Materiale	Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti
Rapporto di riduzione	50, 80, 100
Risposta negativa	Meno di 30 secondi d'arco
Velocità media di ingresso	3500 giri/min
Velocità di ingresso massima	8500 giri/min
La vita progettata	10000 ore
Modello	8, 11
Peso	0da 0,06 a 0,27 kg
Garanzia	1 anno

Applicazione


Dispositivi medici	Robot umnoidi	Aerospaziale	Macchine CNC

La nostra fabbrica

Dispositivo per ridurre le onde di sollecitazione per robot umanoide 8

Dispositivo per ridurre le onde di sollecitazione per robot umanoide 9

Dispositivo per ridurre le onde di sollecitazione per robot umanoide 10

Domande frequenti

1Cos'è una scatola di azionamento armonica?

Una scatola di trasmissione armonica è un tipo di sistema di ingranaggi che produce elevati rapporti di riduzione in una dimensione compatta.Esso utilizza la meccanica di un elemento flessibile deformazione per trasmettere il movimento e raggiungere un'alta precisione e coppia.

2Come funziona un cambio armonico?

Un cambio armonico funziona utilizzando una linea circolare, una linea flessibile e un generatore di onde.che poi si impegna con i denti della spline circolare in due punti, fornendo un elevato rapporto di riduzione attraverso la differenza di numero di denti tra gli elementi coinvolti.

3Si puo' far tornare indietro l'azionamento armonico?

Sì, l'azionamento armonico può essere spinto indietro, e questo accade in ogni tipico ciclo robotico centinaia di volte al giorno, ogni volta che l'asse si muove e rallenta rapidamente,l'inerzia di carico sul lato di uscita dell'ingranaggio spinge indietro l'ingranaggio (in modo controllato), determinato dal motore e dal regolatore).

4Cosa fa un'unità armonica?

Gli azionamenti armonici sono utilizzati per aumentare la coppia di uscita negli ingranaggi utilizzati nella fresatura, nella produzione e nelle macchine che utilizzano braccia robotiche.

5Supporta la personalizzazione di un'unità armonica?

Possiamo personalizzare un'unità armonica in base alle specifiche esigenze e disegni del cliente.

6Qual e' il piu' grande vantaggio dei vostri prodotti?

Possiamo fornire una serie completa di prodotti, e la qualità del nostro azionamento armonico è stabile.
