Luogo di origine:
Jiangsu, Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
LSN-32-XX-U-I
Caratteristiche chiave
• Peso: 2,47 kg
• meno di 20 secondi d' arco
• Torsione momentanea massima: 686Nm
• 15000 ore di vita
• Rapporti di riduzione: 50:1, 80:1, 100:1, 120:1
Specciaziones
Tabella dei parametri nominali della serie LSN-32-XX-U-I
|
Modello
|
Rapporto di riduzione | Torsione nominale a 2000 r/min di ingresso | Torsione massima ammissibile all'avvio e all'arresto | Valore massimo ammissibile per la coppia media di carico | Torsione momentanea massima ammissibile | Velocità di rotazione massima di ingresso ammissibile | Velocità di rotazione media di ingresso ammissibile | Risposta negativa | Peso | Vita del progetto | ||||
| Grassi | Grassi | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Orario | ||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤ 20 | LSN-I:2.47 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||

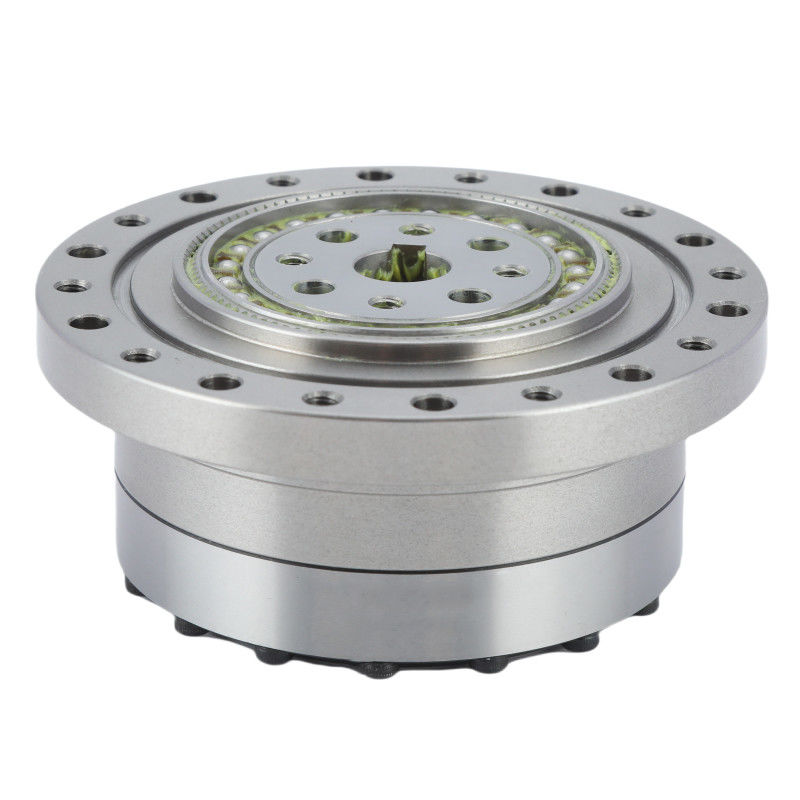

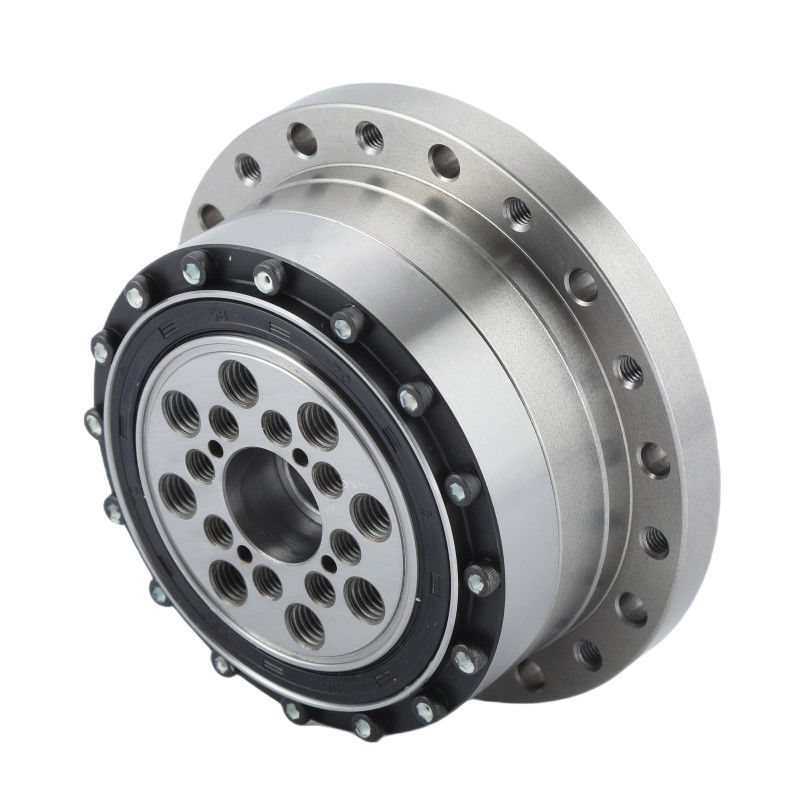

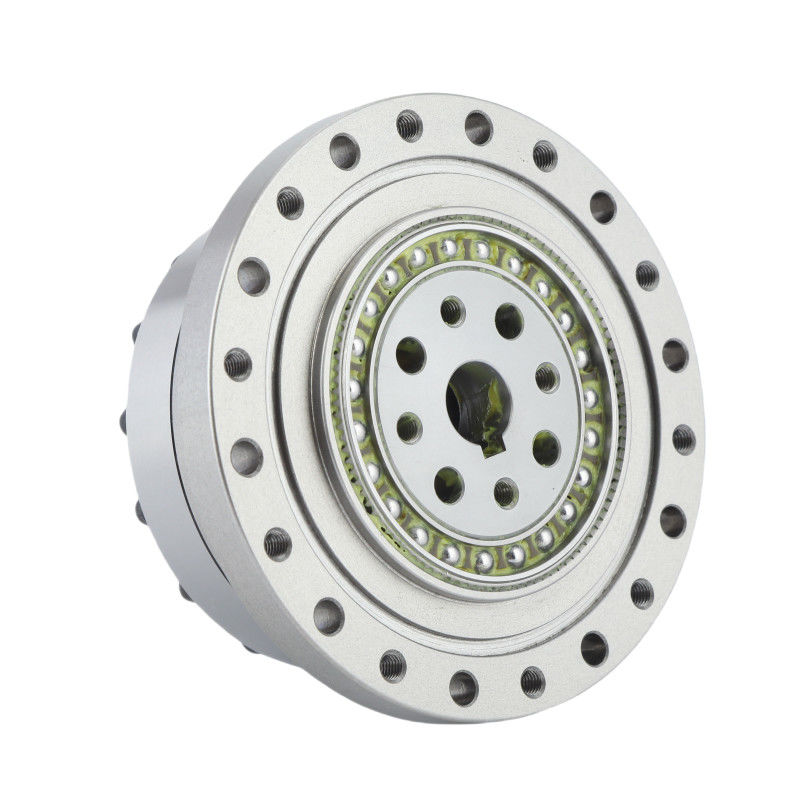

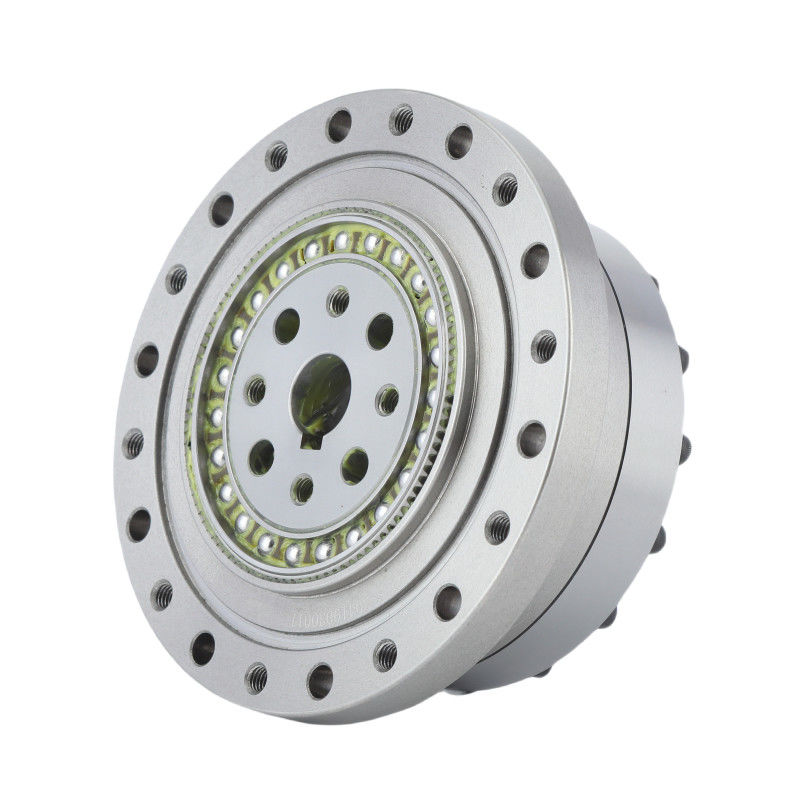

| Attributi chiave del riduttore di onde di deformazione LSN-32-XX-U-I | |||
| Prodotto | Modello 32 riduttore di onde di deformazione | ||
|
Materiale
|
Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti | ||
|
Rapporto di riduzione
|
50, 80, 100, 120 | ||
|
Risposta negativa
|
Meno di 20 secondi d'arco | ||
|
Velocità media di ingresso
|
3500 giri/min | ||
|
Velocità di ingresso massima
|
4800 giri/min | ||
|
La vita progettata
|
15000 ore | ||
|
Modello
|
32 | ||
|
Peso
|
2.47 kg | ||
| Garanzia | 1 anno | ||
| Applicazione | Apparecchiature mediche, energia, aerospaziale, robot industriali | ||
Disegni PDF Scarica
