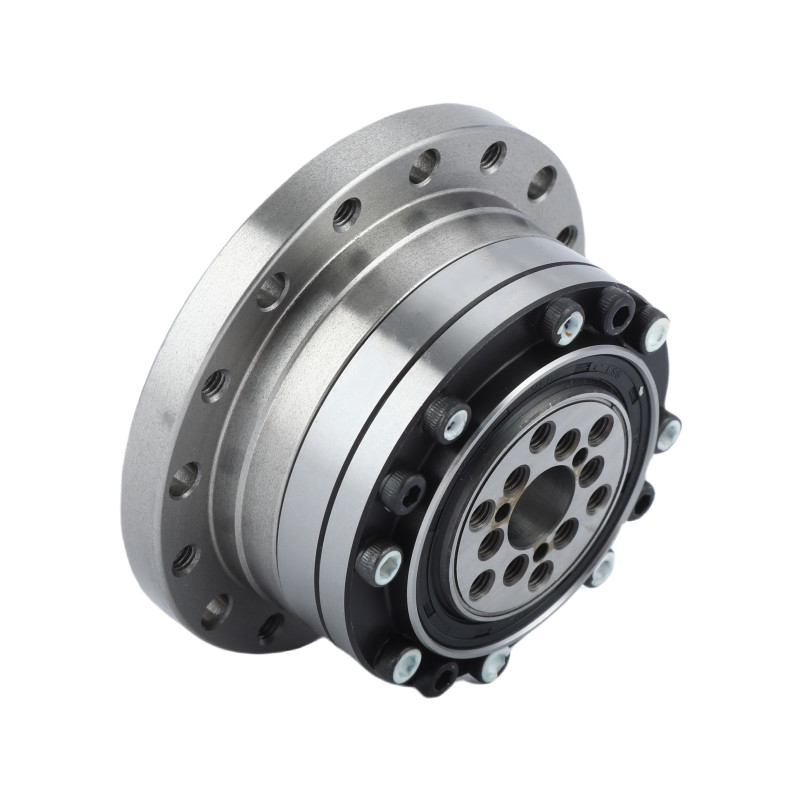

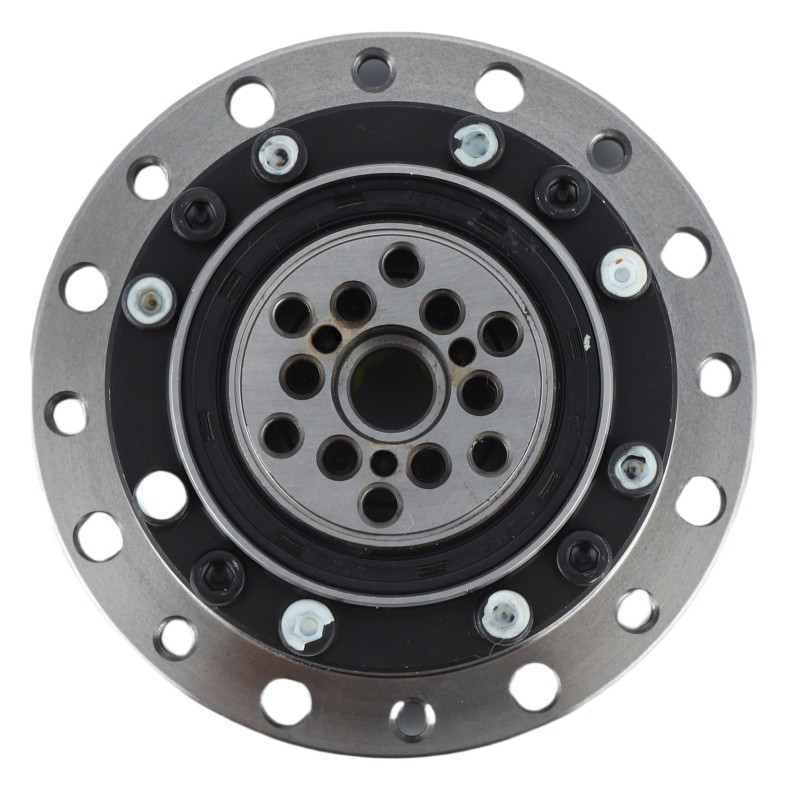

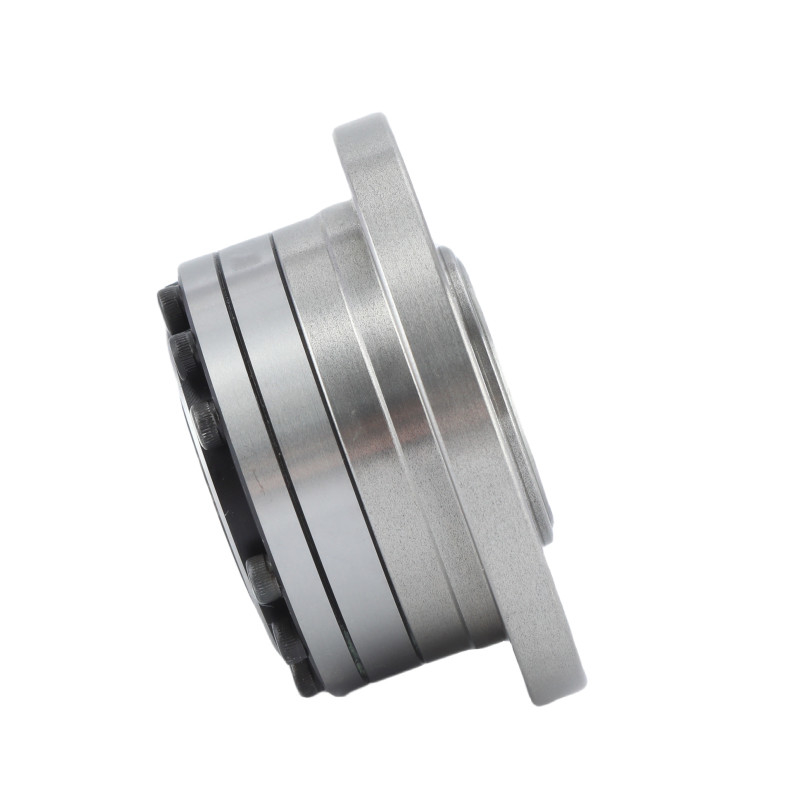

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Reduttore di onde di sollecitazione compatto

Riduttore di onde di sollecitazione leggero

Reduttore di onde di deformazione della serie LSN

Luogo di origine:

Jiangsu, Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

LSN-14-XX-U-I

Contattaci

Chiedi un preventivo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Dettagli del prodotto

Prodotto:

Modello 14 riduttore di onde di deformazione

Materiale:

Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti

Rapporto di riduzione:

50, 80, 100, 120

Risposta negativa:

≤ 20 sec. di arco

Velocità media di ingresso:

3500 giri/min

La vita progettata:

15000 ore

Modello:

Peso:

0.39 kg

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Name: Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-14-XX-U-I
Availability: InStock

Caratteristiche chiave

• 0,39 kg

• Meno reazione
• Durabilità e lunga durata

• Rapporti di riduzione: 50:1, 80:1, 100:1 e 120:1

Specciaziones

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14 0

Tabella dei parametri nominali della serie LSN-14-XX-U-I

Modello	Rapporto di riduzione	Torsione nominale a 2000 r/min di ingresso		Torsione massima ammissibile all'avvio e all'arresto		Valore massimo ammissibile per la coppia media di carico		Torsione momentanea massima ammissibile		Velocità di rotazione massima di ingresso ammissibile	Velocità di rotazione media di ingresso ammissibile	Risposta negativa	Peso	Vita del progetto
		Torsione nominale a 2000 r/min di ingresso		Torsione massima ammissibile all'avvio e all'arresto		Valore massimo ammissibile per la coppia media di carico		Torsione momentanea massima ammissibile		Grassi	Grassi	Risposta negativa	Peso	Vita del progetto
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	kg	Orario
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	LSN-I:0.39	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000

Attributi chiave del riduttore di onde di sforzo ultraleggero LSN-14-XX-U-I
Prodotto	Modello 14 riduttore di onde di deformazione leggero
Materiale	Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti
Rapporto di riduzione	50, 80, 100, 120
Risposta negativa	Meno di 20 secondi d'arco
Velocità media di ingresso	3500 giri/min
Velocità di ingresso massima	8500 giri/min
La vita progettata	10000 ore
Modello	14
Peso	0.39 kg
Garanzia	1 anno
Applicazione	Robot, attrezzature mediche, energia, macchine per la carta

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14 1

Disegni PDF Scarica

LSN-14-XX-U-I.pdf

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14 2
