Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Unità di ingranaggi armonici ad alta efficienza

Unità di ingranaggi armonici ultraleggeri

Unità di ingranaggi armonici a bassa reazione

Luogo di origine:

Jiangsu, Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

LSN-25-XX-U-I

Contattaci

Chiedi un preventivo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Dettagli del prodotto

Prodotto:

Reduttore armonico modello 25

Materiale:

Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti

Rapporto di riduzione:

50:1, 80:1, 100:1, 120:1

Risposta negativa:

≤ 20 sec. di arco

Velocità media di ingresso:

3500 giri/min

Velocità massima di ingresso:

5600 giri/min

La vita progettata:

15000 ore

Modello:

Peso:

1.14KG

Applicazione:

Robot, attrezzature per macchine metalliche, macchine per carta, energia

Garanzia:

1 anno

Caratteristiche:

Flessibilità nella progettazione e facilità di integrazione

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Name: Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-25-XX-U-I
Availability: InStock

Caratteristiche chiave

• 1,46 kg

• Alta precisione e ripetibilità

• Movimento liscio e basso rumore
• Durabilità e lunga durata

• Rapporti di riduzione: 50:1, 80:1, 100:1, 120:1

Specciaziones

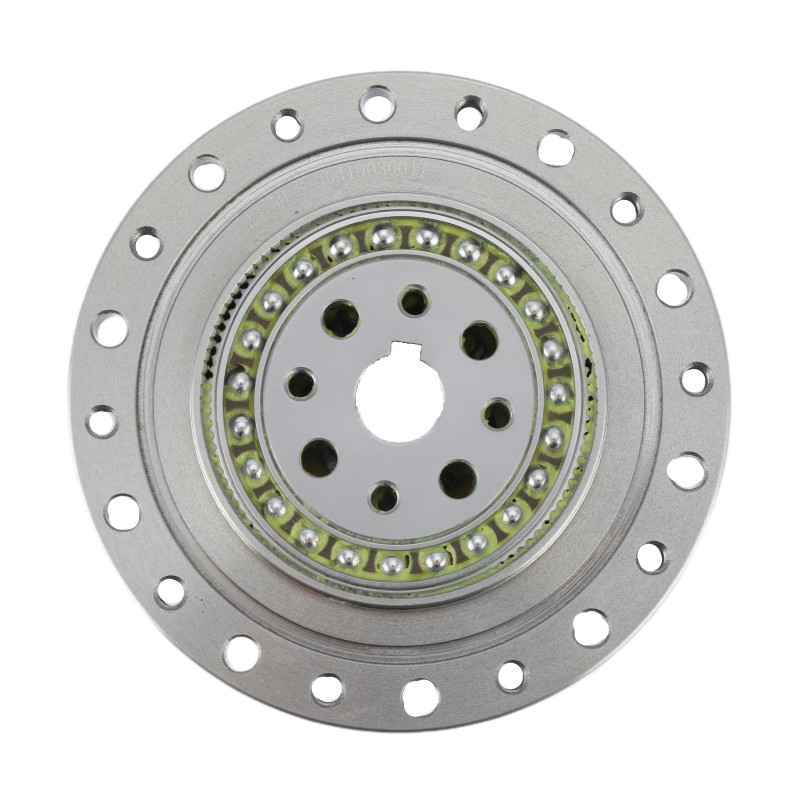

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri 0

Tabella dei parametri nominali della serie LSN-25-XX-U-I

Modello	Rapporto di riduzione	Torsione nominale a 2000 r/min di ingresso		Torsione massima ammissibile all'avvio e all'arresto		Valore massimo ammissibile per la coppia media di carico		Torsione momentanea massima ammissibile		Velocità di rotazione massima di ingresso ammissibile	Velocità di rotazione media di ingresso ammissibile	Risposta negativa	Peso	Vita del progetto
		Torsione nominale a 2000 r/min di ingresso		Torsione massima ammissibile all'avvio e all'arresto		Valore massimo ammissibile per la coppia media di carico		Torsione momentanea massima ammissibile		Grassi	Grassi	Risposta negativa	Peso	Vita del progetto
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	kg	Orario
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤ 20	LSN-I:1.14	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000

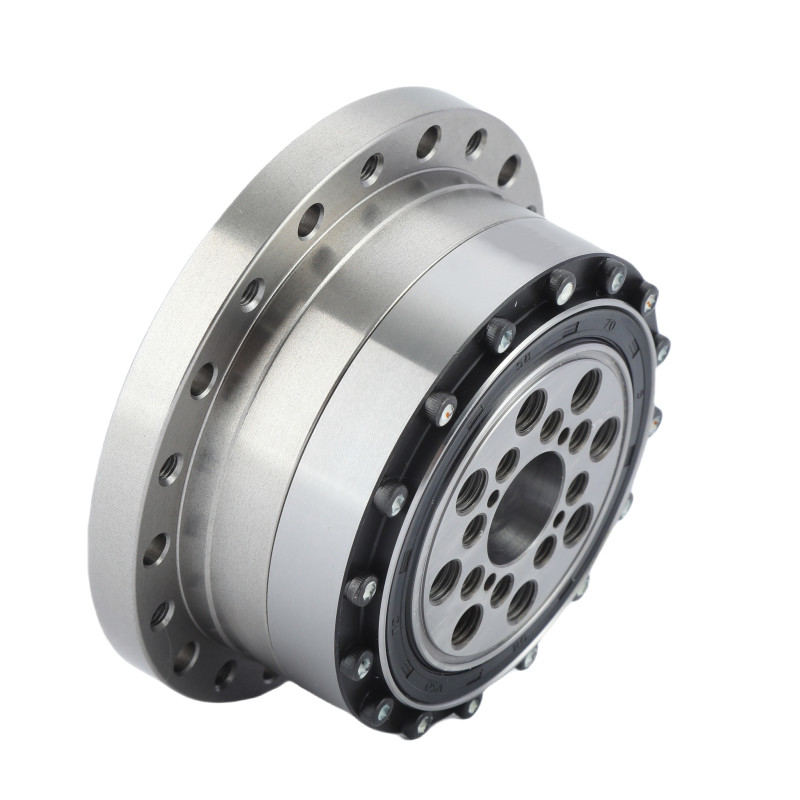

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri 1

Attributi chiave del riduttore di onde di deformazione LSN-25-XX-U-I
Prodotto	Modello 25 riduttore di onde di deformazione
Materiale	Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti
Rapporto di riduzione	50:1, 80:1, 100:1, 120:1
Risposta negativa	Meno di 20 secondi d'arco
Velocità media di ingresso	3500 giri/min
Velocità di ingresso massima	5600 giri/min
La vita progettata	15000 ore
Modello	25
Peso	1.14 kg
Garanzia	1 anno
Applicazione	Macchine per la carta, energia, aerospaziale, robot

Disegni PDF Scarica

LSN-25-XX-U-I.pdf

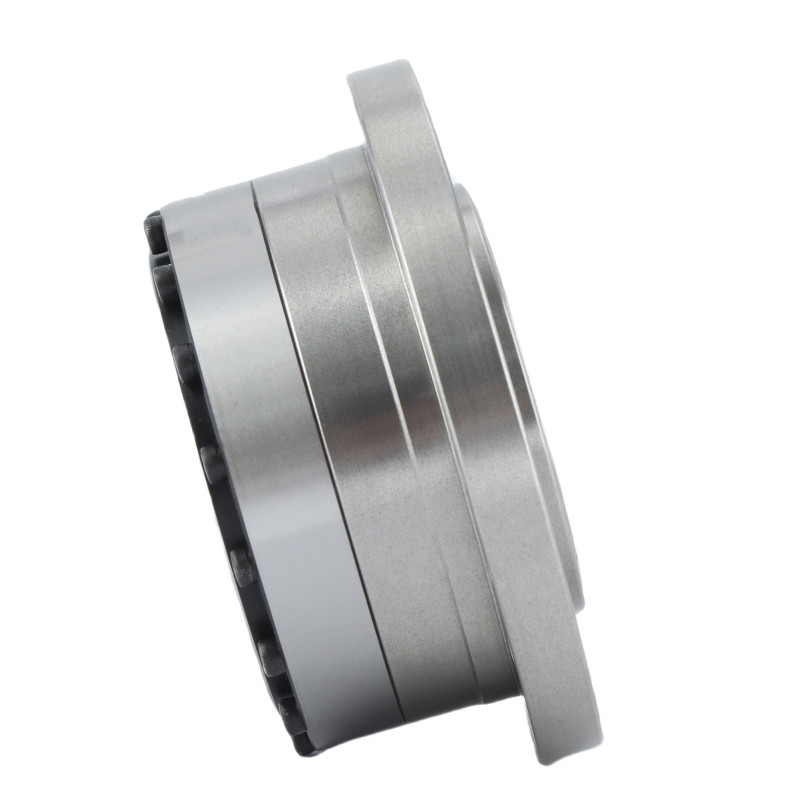

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri 2
