Luogo di origine:
Jiangsu, Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
LSN-20-XX-U-I

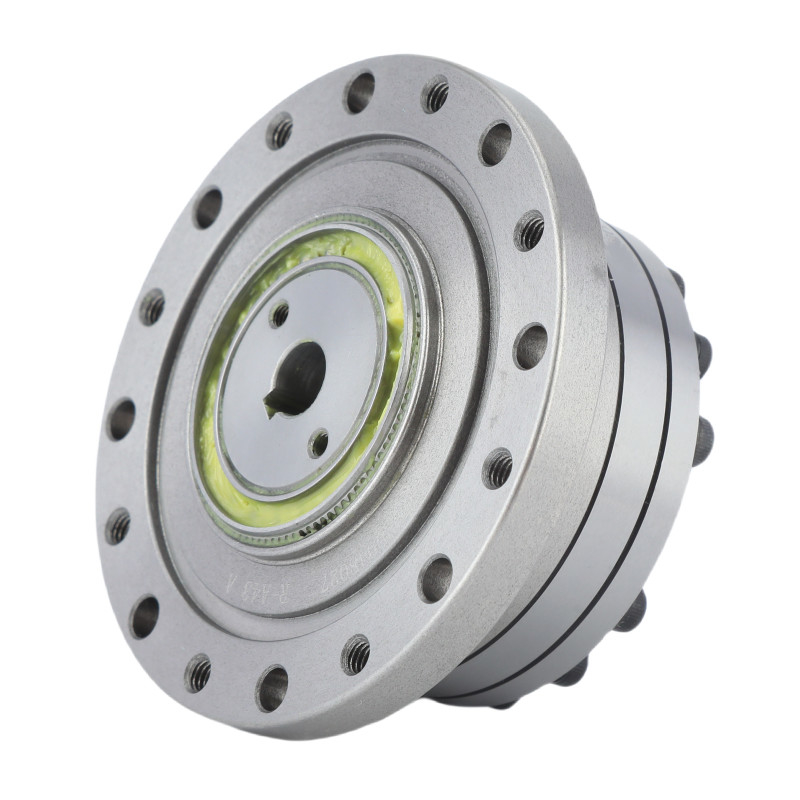

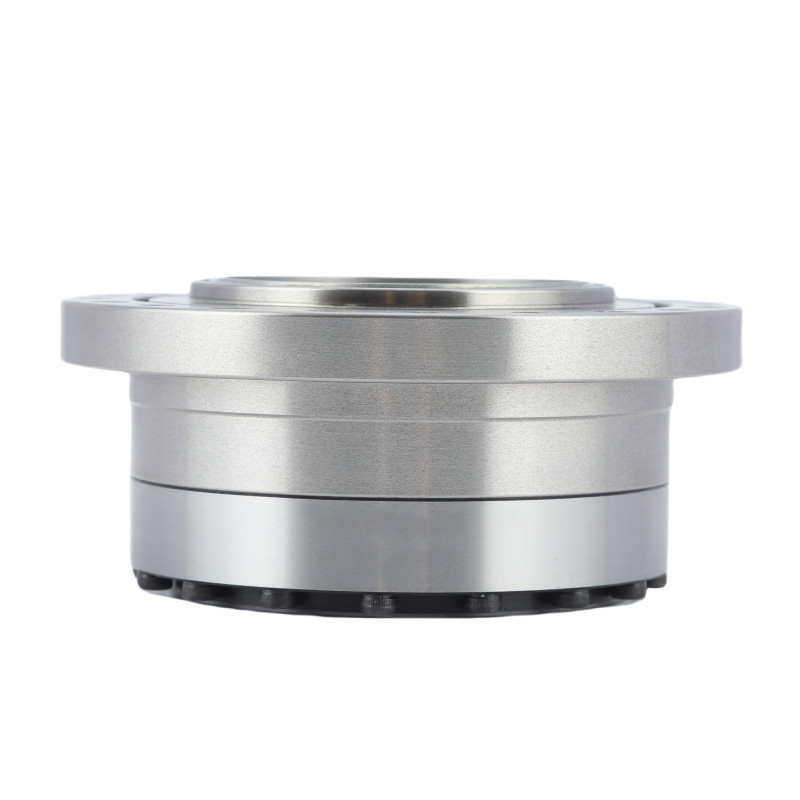

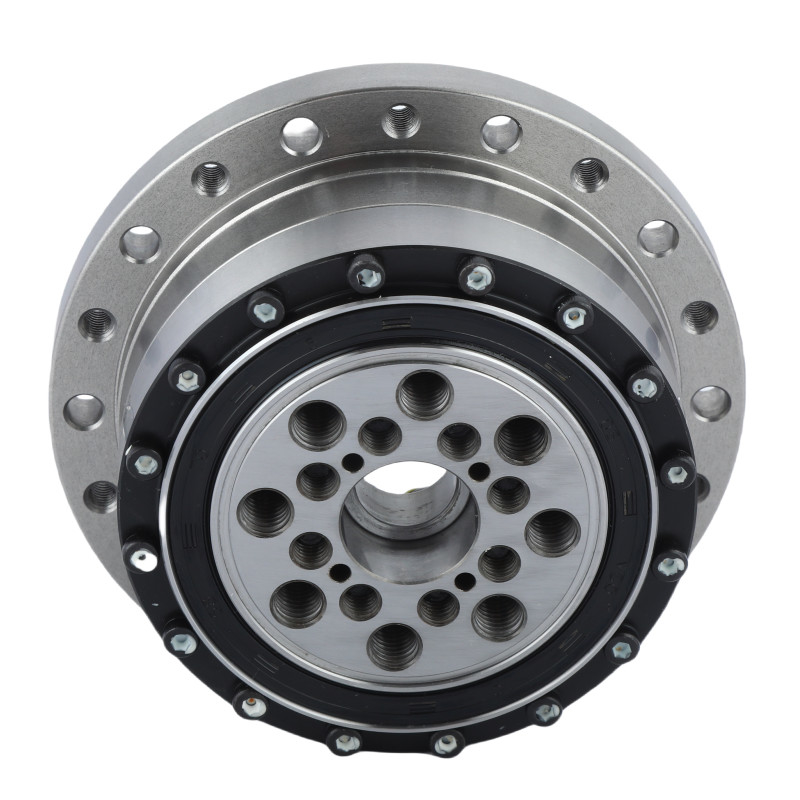

Riduzione delle onde di deformazione della serie LSN Modello 20
Caratteristiche chiave
• 0,73 kg
• meno di 20 secondi d' arco
• Velocità media di ingresso: 3500 giri/min
• 15000 ore di vita
• Rapporti di riduzione: 50:1, 80:1, 100:1, 120:1 e 160:1
Specciaziones
Tabella dei parametri nominali della serie LSN-20-XX-U-I
|
Modello
|
Rapporto di riduzione | Torsione nominale a 2000 r/min di ingresso | Torsione massima ammissibile all'avvio e all'arresto | Valore massimo ammissibile per la coppia media di carico | Torsione momentanea massima ammissibile | Velocità di rotazione massima di ingresso ammissibile | Velocità di rotazione media di ingresso ammissibile | Risposta negativa | Peso | Vita del progetto | ||||
| Grassi | Grassi | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Orario | ||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤ 20 | LSN-I:0.73 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| Attributi chiave del riduttore di onde di deformazione LSN-20-XX-U-I | |||
| Prodotto | Modello 20 riduttore di onde di deformazione a bassa reazione | ||
|
Materiale
|
Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti | ||
|
Rapporto di riduzione
|
50, 80, 100, 120, 160 | ||
|
Risposta negativa
|
Meno di 20 secondi d'arco | ||
|
Velocità media di ingresso
|
3500 giri/min | ||
|
Velocità di ingresso massima
|
6500 giri/min | ||
|
La vita progettata
|
15000 ore | ||
|
Modello
|
20 | ||
|
Peso
|
00,73 kg | ||
| Garanzia | 1 anno | ||
| Applicazione | Strumenti per macchine metalliche, robot umanoide, Energia, Aerospazio | ||
Disegni PDF Scarica
