Ultra Flat Zero Backlash Dispositivo Armonico
Descrizione del prodotto
L'unità di trasmissione armonica della serie LHD-I è costituita da unità di ingranaggio a onde di deformazione ultrapiatta ad alta capacità di coppia.
Gli azionamenti armonici della serie LHD - I sono progettati con un layout compatto e semplice per una facile integrazione, contribuiscono ad offrire un piccolo impatto e un peso ridotto per applicazioni con spazio limitato.
Questi riduttori di ingranaggi armonici ultrapiatti sono altamente adatti per l'uso come giunture terminali di robot e riduttori di clientela.
Questi nuovi ingranaggi ad alta coppia e a zero contraccolpo hanno una configurazione ultrapiatta e dispongono di un grande cuscinetto a rotoli trasversali con rigidità al momento elevata.
Caratteristiche chiave
- Struttura ultrapiatta
- Progettazione compatta e semplice
- Piccole dimensioni e peso leggero
- Capacità di coppia elevata e rigidità elevata
- Input e output coassiali
Tabella dei parametri nominali dell'unità armonica della serie LHD
| Modello |
Rapporto di riduzione |
Torsione nominale a 2000 r/min di ingresso |
Torsione massima ammissibile all'avvio e all'arresto |
Valore massimo ammissibile per la coppia media di carico |
Torsione momentanea massima ammissibile |
Velocità di rotazione massima ammissibile di ingresso ((Grease) |
Velocità di rotazione media di ingresso ammissibile ((Grease) |
Risposta negativa |
Peso |
Vita del progetto |
| Nm |
Nm |
Nm |
Nm |
r/min |
r/min |
Arc Sec |
Kg |
Orario |
| 14 |
50 |
3.7 |
12 |
4.8 |
23 |
8500 |
3500 |
≤ 20 |
0.34 |
9000 |
| 80 |
5.4 |
16 |
7.7 |
35 |
10000 |
| 100 |
5.4 |
19 |
7.7 |
35 |
10000 |
| 17 |
50 |
11 |
23 |
18 |
48 |
7300 |
3500 |
≤ 20 |
0.42 |
9000 |
| 80 |
15 |
29 |
19 |
61 |
10000 |
| 100 |
16 |
37 |
27 |
71 |
10000 |
| 20 |
50 |
17 |
39 |
24 |
69 |
6500 |
3500 |
≤ 20 |
0.54 |
9000 |
| 80 |
24 |
51 |
33 |
89 |
10000 |
| 100 |
28 |
57 |
34 |
95 |
10000 |
| 25 |
50 |
27 |
69 |
38 |
127 |
5600 |
3500 |
≤ 20 |
0.95 |
9000 |
| 80 |
44 |
96 |
60 |
179 |
10000 |
| 100 |
47 |
110 |
75 |
184 |
10000 |
| 32 |
50 |
53 |
151 |
75 |
268 |
4000 |
3000 |
≤ 20 |
1.9 |
9000 |
| 80 |
83 |
213 |
117 |
398 |
10000 |
| 100 |
96 |
233 |
151 |
420 |
10000 |

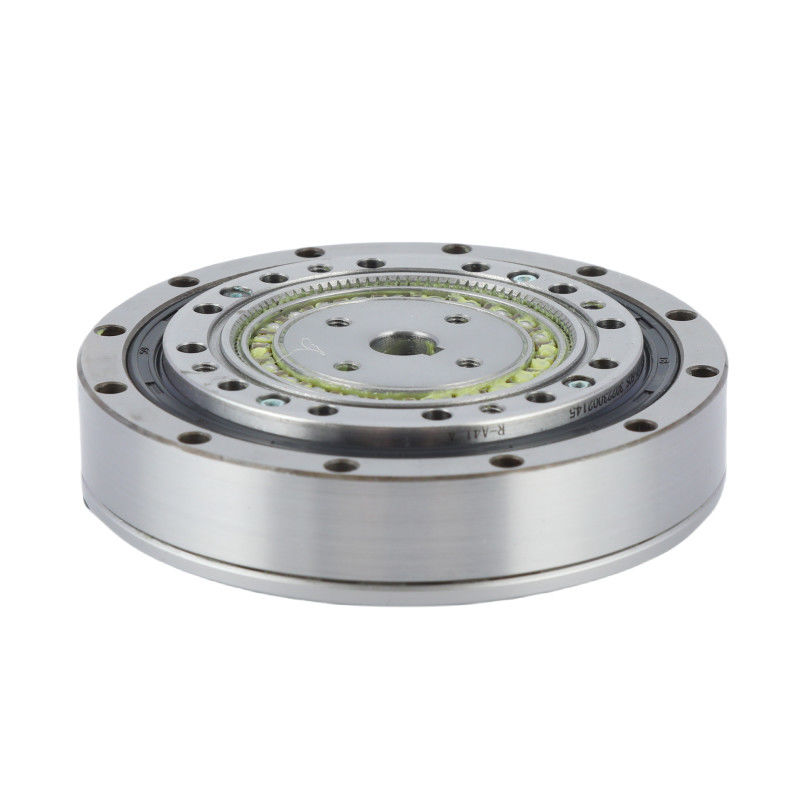

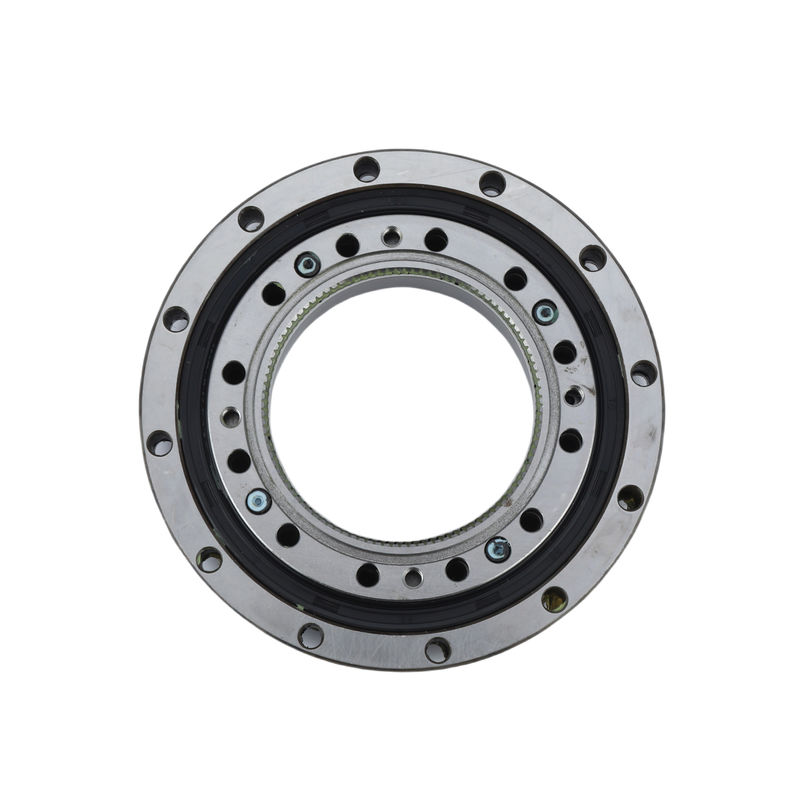

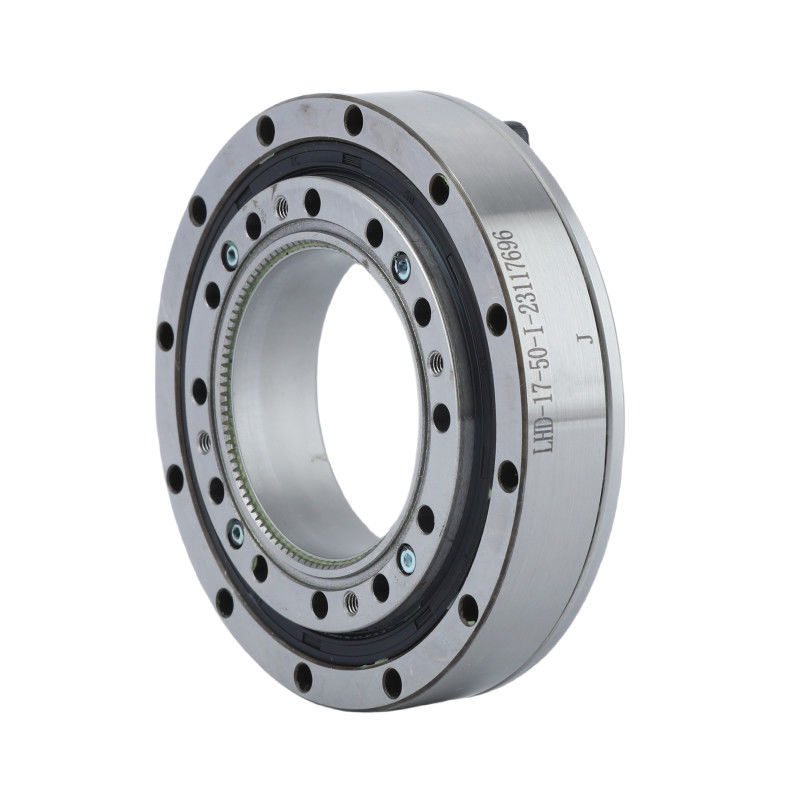

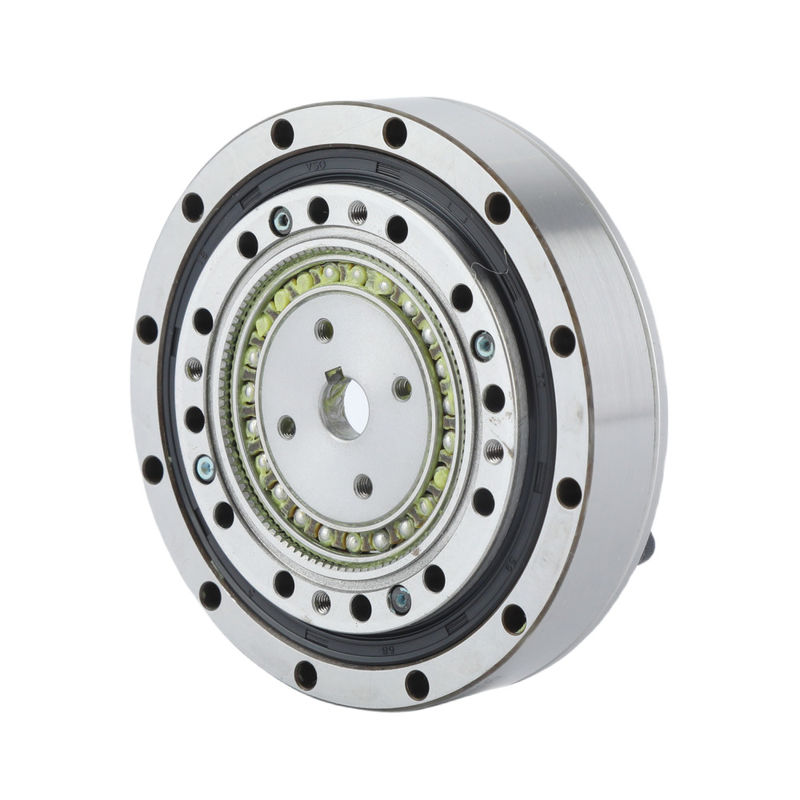

Immagini dettagliatedi motore armonico della serie LHD
| Attributi chiave del riduttore di onde di tensione ultra piatta |
| Prodotto |
Azionamento armonico ultra-piatto |
|
|
Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti |
|
Rapporto di riduzione
|
50, 80, 100 |
|
|
Meno di 20 secondi d'arco |
|
Velocità media di ingresso
|
3500 giri/min |
Velocità di ingresso massima
|
8500 giri/min |
|
La vita progettata
|
10000 ore |
|
|
14, 17, 20, 25, 32 |
|
Peso
|
0da 0,34 a 1,9 kg |
| Garanzia |
1 anno |
Applicazioni
| |
|
|
| Robot industriali |
Macchine CNC |
Sistemi di produzione |
Disegni PDF Scarica
LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf
LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
Domande frequenti
1Si puo' far tornare indietro l'azionamento armonico?
Sì, l'azionamento armonico può essere spinto indietro, e questo accade in ogni tipico ciclo robotico centinaia di volte al giorno, ogni volta che l'asse si muove e rallenta rapidamente,l'inerzia di carico sul lato di uscita dell'ingranaggio spinge indietro l'ingranaggio (in modo controllato), determinato dal motore e dal regolatore).
2.Che cosa fa un'unità armonica?
Gli azionamenti armonici sono utilizzati per aumentare la coppia di uscita negli ingranaggi utilizzati nella fresatura, nella produzione e nelle macchine che utilizzano braccia robotiche.
3.Lei sostiene la personalizzazione di un'unità armonica?
Possiamo personalizzare un'unità armonica in base alle specifiche esigenze e disegni del cliente.
4.Qual e' il piu' grande vantaggio dei vostri prodotti?
Possiamo fornire una serie completa di prodotti, e la qualità del nostro azionamento armonico è stabile.
5.Quali sono i principali componenti di un propulsore armonico?
I componenti principali sono lo spline circolare (anello esterno fisso), lo flexspline (anello interno flessibile con meno denti) e il generatore di onde (un disco ellittico che si inserisce all'interno del flexspline).
6.In quali applicazioni vengono utilizzati gli azionamenti armonici?
Sono utilizzati in applicazioni che richiedono un'elevata precisione e affidabilità, come la robotica, l'aerospazio, la difesa, le attrezzature mediche e le attrezzature di produzione di semiconduttori.
7.Come si sceglie un propulsore armonico per una specifica applicazione?
La selezione dipende da fattori quali i requisiti di coppia, il rapporto di riduzione desiderato, i vincoli dello spazio, la capacità di carico e le condizioni ambientali.È essenziale consultare i produttori o gli esperti per scegliere il modello appropriato.
