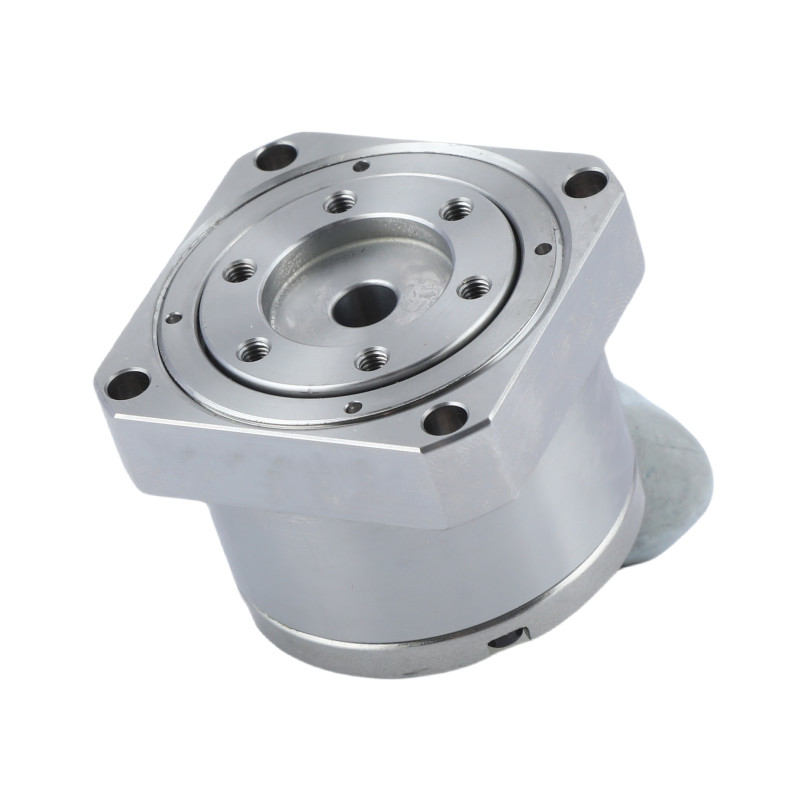

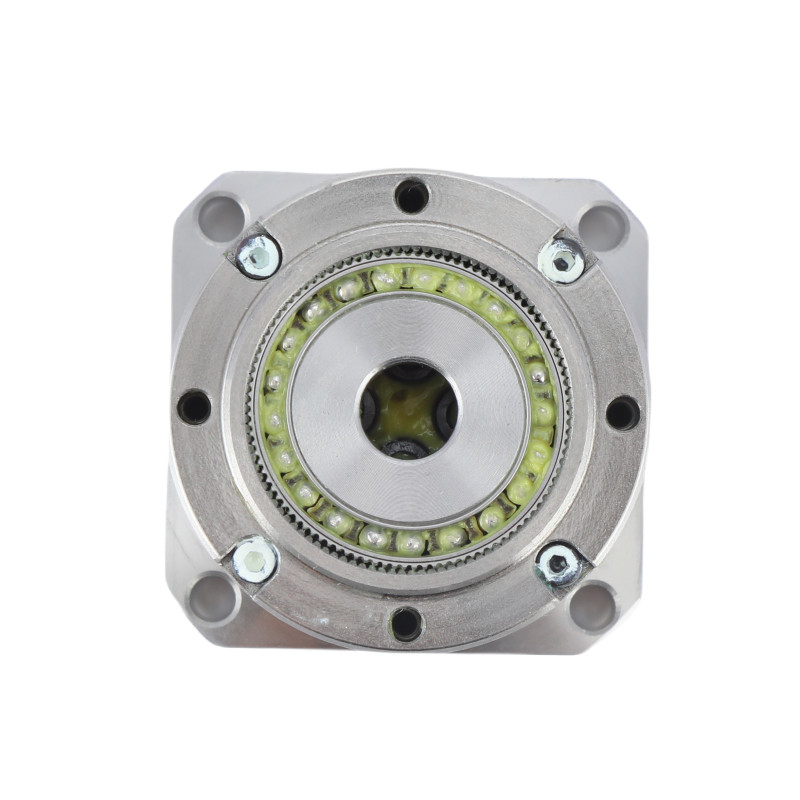

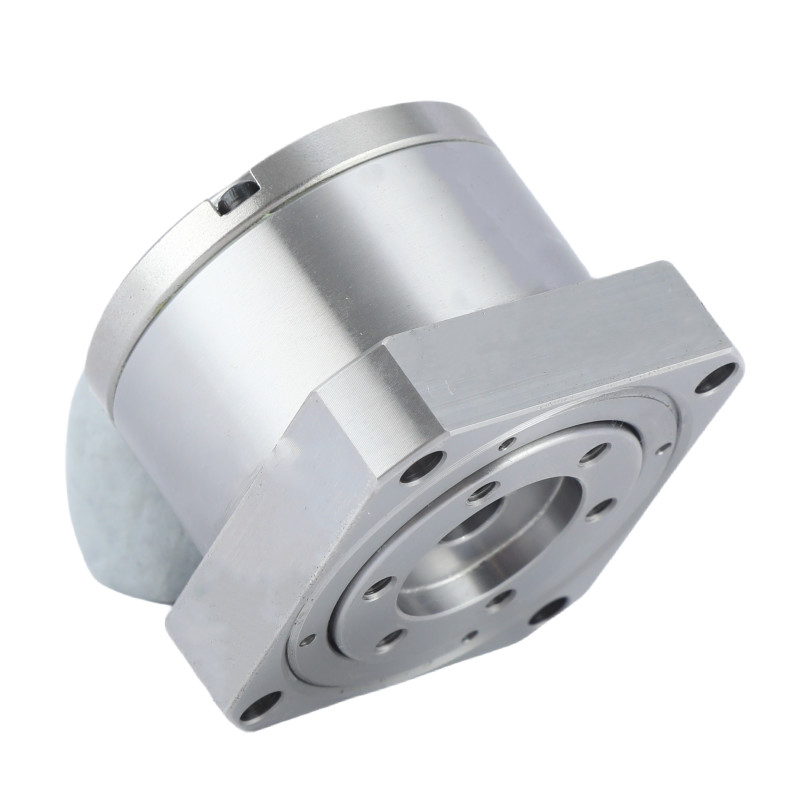

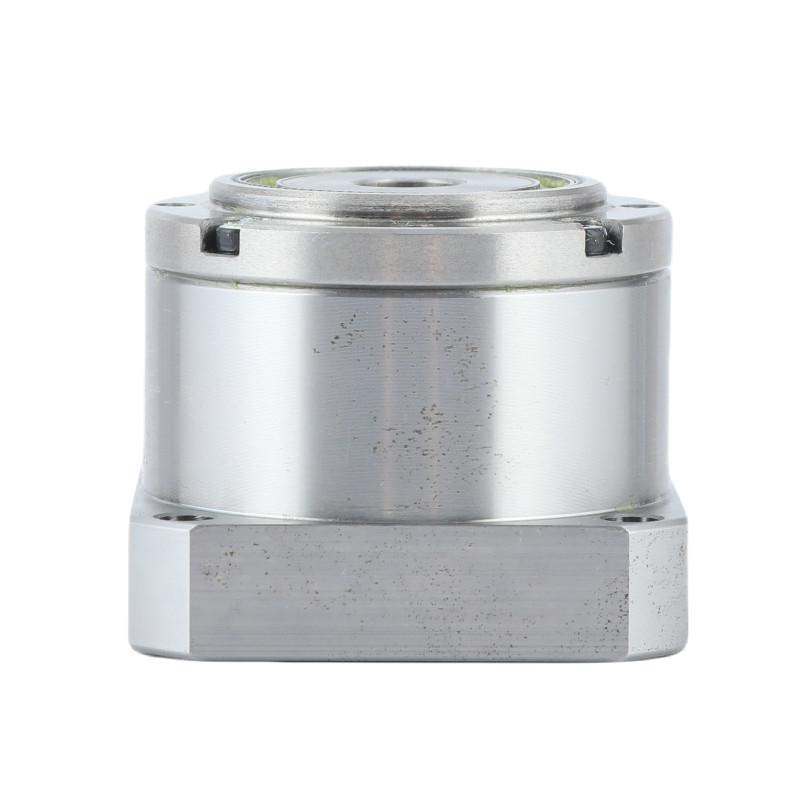

Dispositivo armonico di alta precisione di piccole dimensioni

Descrizione del prodotto

Il motore armonico modello 8 e modello 11 delle serie LS e LH è noto come riduttore di onde di deformazione in miniatura.

I riduttori di onda di deformazione miniatura della serie LS e LH forniscono un'elevata precisione di posizionamento in un pacchetto molto compatto.

Questi mini ingranaggi a onda di deformazione a trasmissione armonica sono adatti alle applicazioni di semiconduttori e di robotica, in particolare per i piccoli robot industriali e collaborativi.macchine industriali in cui il peso è un fattore critico.

Come funziona

La Flexspline è leggermente più piccola in diametro e ha due denti in meno rispetto alla Spline Circolare.La forma ellittica del generatore d'onda fa sì che i denti della linea flessibile coinvolgano la linea circolare in due regioni opposte lungo l'asse principale dell'ellissePer ogni rotazione di 180 gradi nel senso orario del generatore d'onda i denti Flexspline sono avanzati in senso antiorario di un dente rispetto alla Spline circolare.Ogni rotazione completa nel senso orario del generatore d'onda si traduce nel Flexspline muoversi in senso antiorario da due denti dalla sua posizione originale rispetto alla Spline circolare.

Caratteristiche chiave

• Struttura a forma di tazza, elevata capacità di coppia, elevata rigidità, struttura standard del barile con cuscinetti trasversali a pieno rullo ad alta rigidità e lunga durata.
• Maggiore rigidità, precisione e coppia.
• Progettazione compatta e concisa con zero reazioni negative, connessione diretta del motore per un'installazione comoda.
• Input e output coassiali.
• Eccellente precisione di posizionamento e ripetibilità.

Tabella dei parametri dell'unità armonica in miniatura

Attributi chiave diRiduzione delle onde di deformazione in miniatura della serie LS e LH
Prodotto	Mini riduttore di onde di sforzo
Materiale	Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti
Rapporto di riduzione	50, 80, 100
Risposta negativa	Meno di 30 secondi d'arco
Velocità media di ingresso	3500 giri/min
Velocità di ingresso massima	8500 giri/min
La vita progettata	10000 ore
Modello	8, 11
Peso	0da 0,06 a 0,27 kg
Garanzia	1 anno

Applicazione

Robot industriali	Aerospaziale
Sistemi di imballaggio	Macchine CNC

Domande frequenti

---

1Cos'è una scatola di azionamento armonica?

Una scatola di trasmissione armonica è un tipo di sistema di ingranaggi che produce elevati rapporti di riduzione in una dimensione compatta.Esso utilizza la meccanica di un elemento flessibile deformazione per trasmettere il movimento e raggiungere un'alta precisione e coppia.

2Come funziona un cambio armonico?

Un cambio armonico funziona utilizzando una linea circolare, una linea flessibile e un generatore di onde.che poi si impegna con i denti della spline circolare in due punti, fornendo un elevato rapporto di riduzione attraverso la differenza di numero di denti tra gli elementi coinvolti.

3Si puo' far tornare indietro l'azionamento armonico?

Sì, l'azionamento armonico può essere spinto indietro, e questo accade in ogni tipico ciclo robotico centinaia di volte al giorno, ogni volta che l'asse si muove e rallenta rapidamente,l'inerzia di carico sul lato di uscita dell'ingranaggio spinge indietro l'ingranaggio (in modo controllato), determinato dal motore e dal regolatore).

4Cosa fa un'unità armonica?

Gli azionamenti armonici sono utilizzati per aumentare la coppia di uscita negli ingranaggi utilizzati nella fresatura, nella produzione e nelle macchine che utilizzano braccia robotiche.

5Supporta la personalizzazione di un'unità armonica?

Possiamo personalizzare un'unità armonica in base alle specifiche esigenze e disegni del cliente.

6Qual e' il piu' grande vantaggio dei vostri prodotti?

Possiamo fornire una serie completa di prodotti, e la qualità del nostro azionamento armonico è stabile.
