Disegno Compatto Disegno Armonico

Descrizione del prodotto

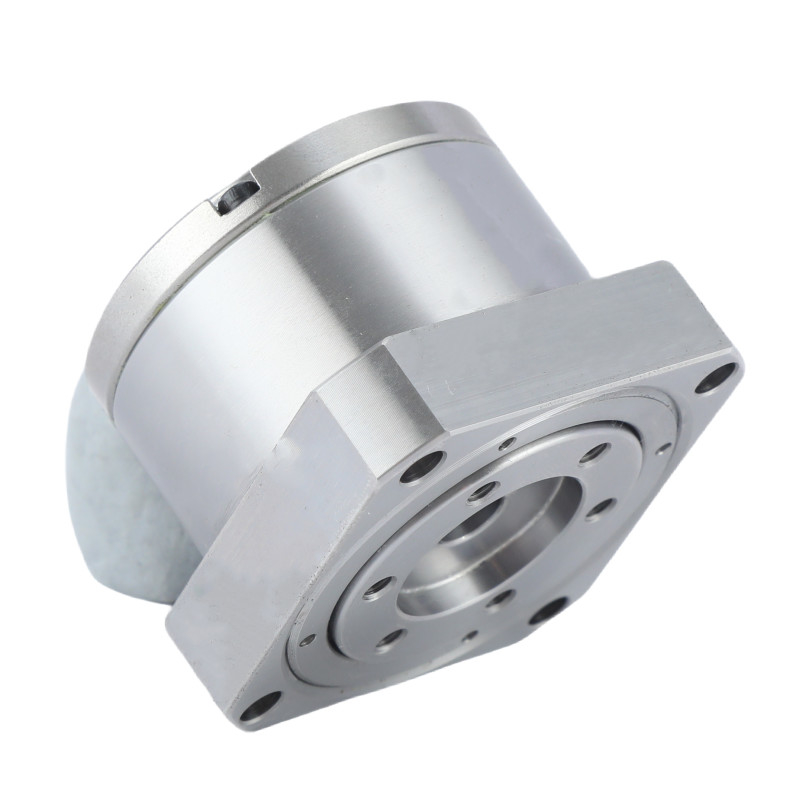

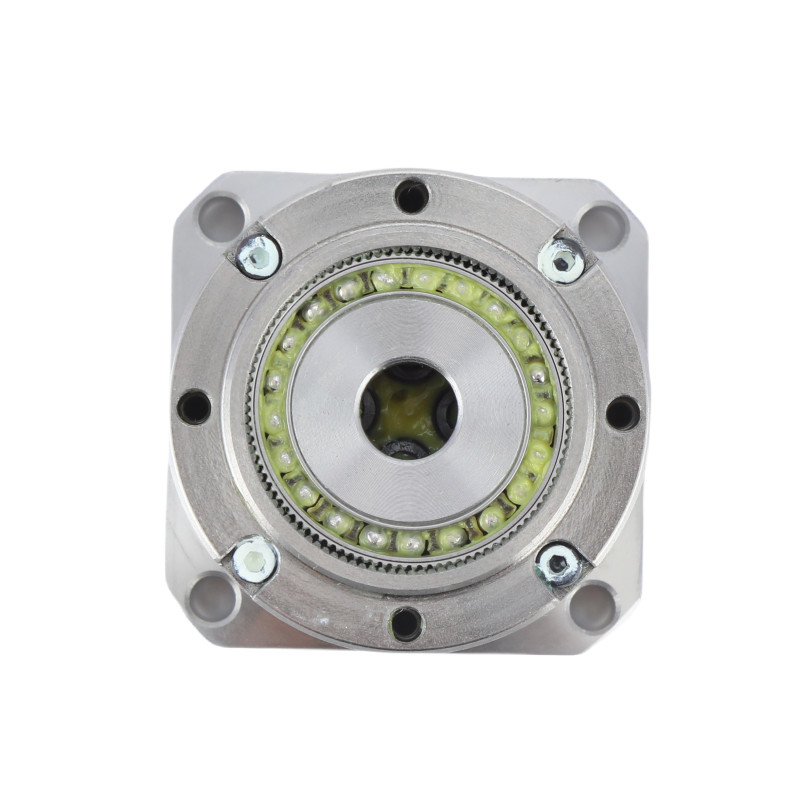

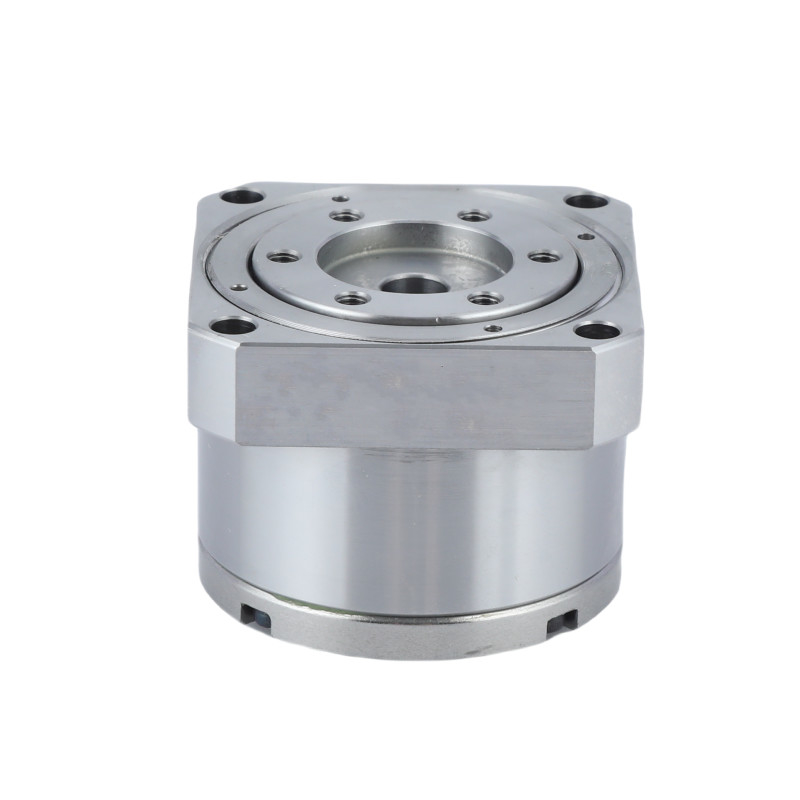

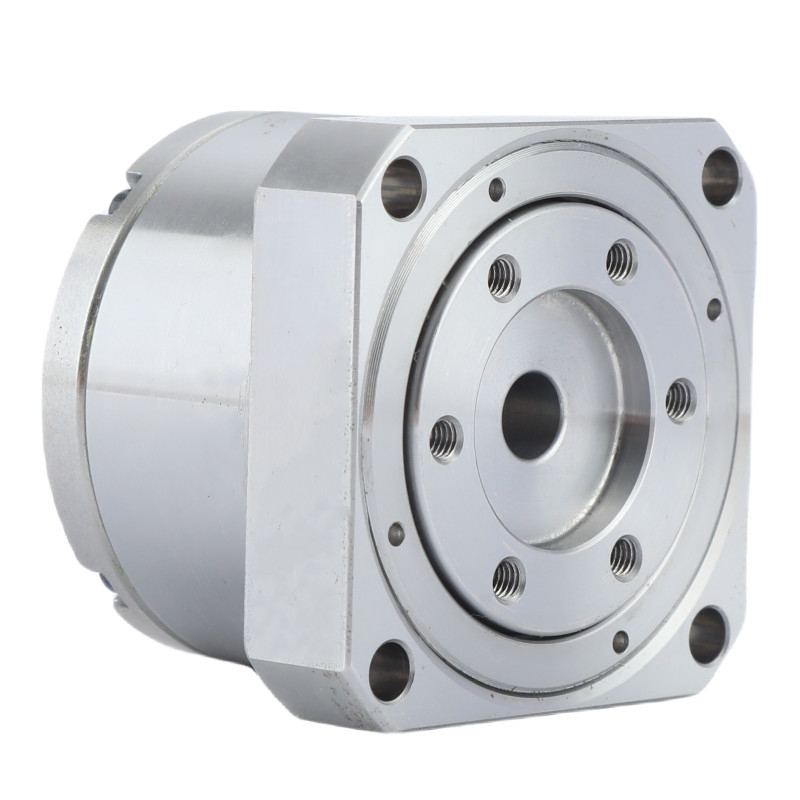

Il motore armonico modello 8 e modello 11 delle serie LS e LH è noto come riduttore di onde di deformazione in miniatura.

I riduttori di onda di deformazione miniatura della serie LS e LH forniscono un'elevata precisione di posizionamento in un pacchetto molto compatto.

Questi mini ingranaggi a onda di deformazione a trasmissione armonica sono adatti alle applicazioni di semiconduttori e di robotica, in particolare per i piccoli robot industriali e collaborativi.macchine industriali in cui il peso è un fattore critico.

Come funziona

La Flexspline è leggermente più piccola in diametro e ha due denti in meno rispetto alla Spline Circolare.La forma ellittica del generatore d'onda fa sì che i denti della linea flessibile coinvolgano la linea circolare in due regioni opposte lungo l'asse principale dell'ellissePer ogni rotazione di 180 gradi nel senso orario del generatore d'onda i denti Flexspline sono avanzati in senso antiorario di un dente rispetto alla Spline circolare.Ogni rotazione completa nel senso orario del generatore d'onda si traduce nel Flexspline muoversi in senso antiorario da due denti dalla sua posizione originale rispetto alla Spline circolare.

Caratteristiche chiave

Progettazione ultrapiatta La serie Miniature offre un design di azionamento armonico ultrapiatto, garantendo la compatibilità con applicazioni con spazio limitato.

Costruzione leggera Progettato con materiali leggeri, ilMiniaturala serie riduce al minimo il peso complessivo senza compromettere le prestazioni.

Dimensioni compatteCon un piccolo fattore di forma, ilMiniaturaL'azionamento armonico in serie è ideale per applicazioni in cui i limiti di dimensione sono un problema.

Cuscinetti a rulli trasversali ad alta rigiditàUtilizzando cuscinetti a rulli trasversali ad alta rigidità, ilMiniaturaIl sistema di controllo dei movimenti in serie assicura un controllo del movimento regolare e preciso, migliorando le prestazioni complessive.

Caratteristiche di input più elevateIl riduttore di onde di deformazione integrato, in combinazione con un piccolo motore ad alte prestazioni, fornisce laMiniaturaserie con le più alte caratteristiche di ingresso nelle stesse condizioni di ingranaggio, garantendo un'efficienza e un'affidabilità ottimali.

Tabella dei parametri nominali



Attributi chiave diRiduzione delle onde di deformazione in miniatura della serie LS e LH
Prodotto	Mini riduttore di onde di sforzo
Materiale	Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti
Rapporto di riduzione	50, 80, 100
Risposta negativa	Meno di 30 secondi d'arco
Velocità media di ingresso	3500 giri/min
Velocità di ingresso massima	8500 giri/min
La vita progettata	10000 ore
Modello	8, 11
Peso	0da 0,06 a 0,27 kg
Garanzia	1 anno

Applicazione

Robot umnoidi	Macchine CNC	Sistemi di produzione

Domande frequenti

---

1Si puo' far tornare indietro l'azionamento armonico?

Sì, l'azionamento armonico può essere spinto indietro, e questo accade in ogni tipico ciclo robotico centinaia di volte al giorno, ogni volta che l'asse si muove e rallenta rapidamente,l'inerzia di carico sul lato di uscita dell'ingranaggio spinge indietro l'ingranaggio (in modo controllato), determinato dal motore e dal regolatore).

2Cosa fa un'unità armonica?

Gli azionamenti armonici sono utilizzati per aumentare la coppia di uscita negli ingranaggi utilizzati nella fresatura, nella produzione e nelle macchine che utilizzano braccia robotiche.

3Supporta la personalizzazione di un'unità armonica?

Possiamo personalizzare un'unità armonica in base alle specifiche esigenze e disegni del cliente.

4Qual e' il piu' grande vantaggio dei vostri prodotti?

Possiamo fornire una serie completa di prodotti, e la qualità del nostro azionamento armonico è stabile.
