Luogo di origine:
Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
LSN-32-XX-U-II

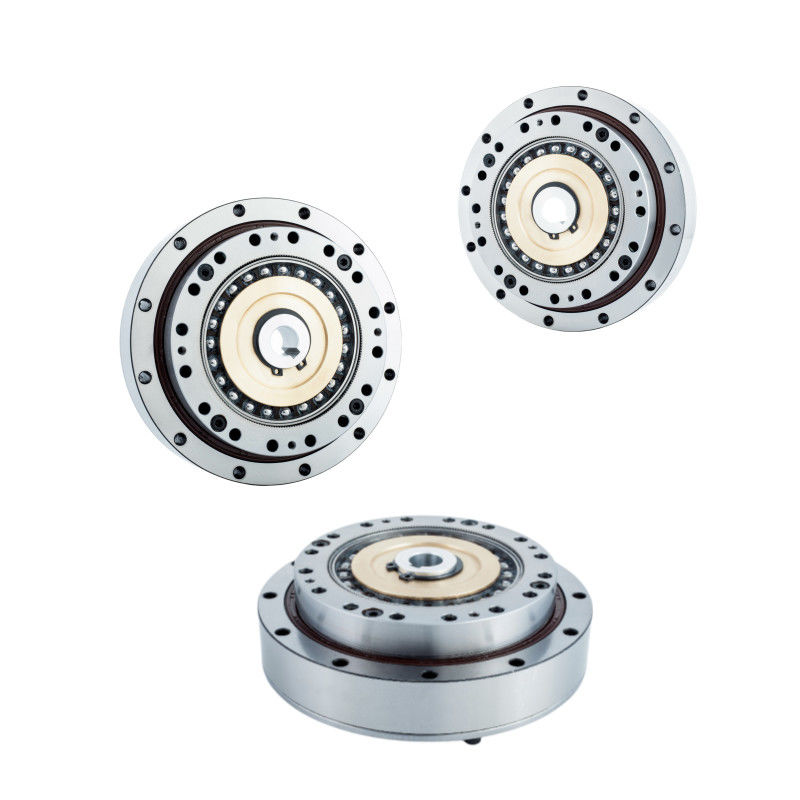

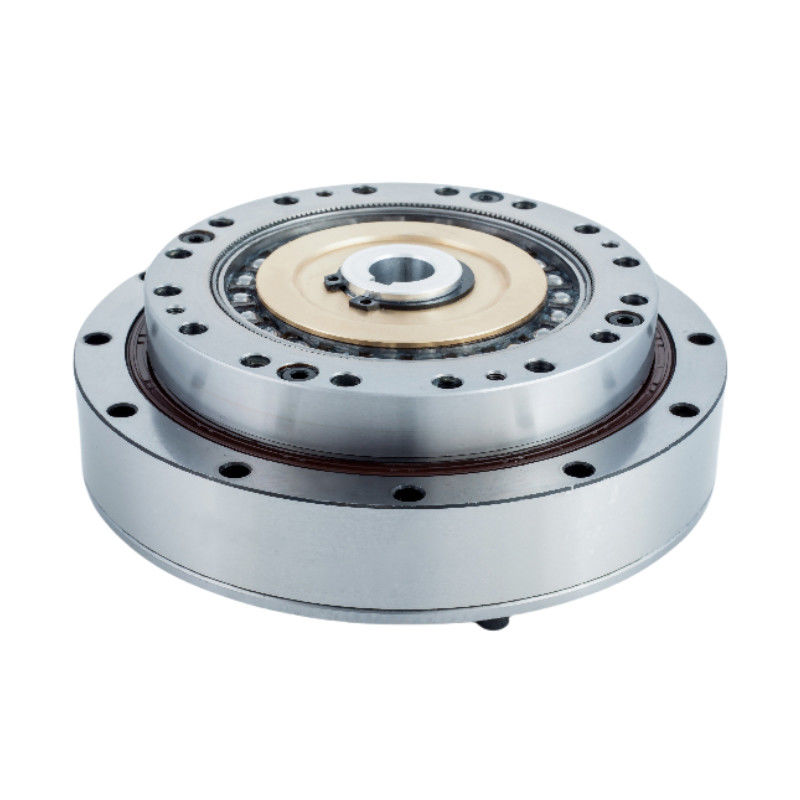

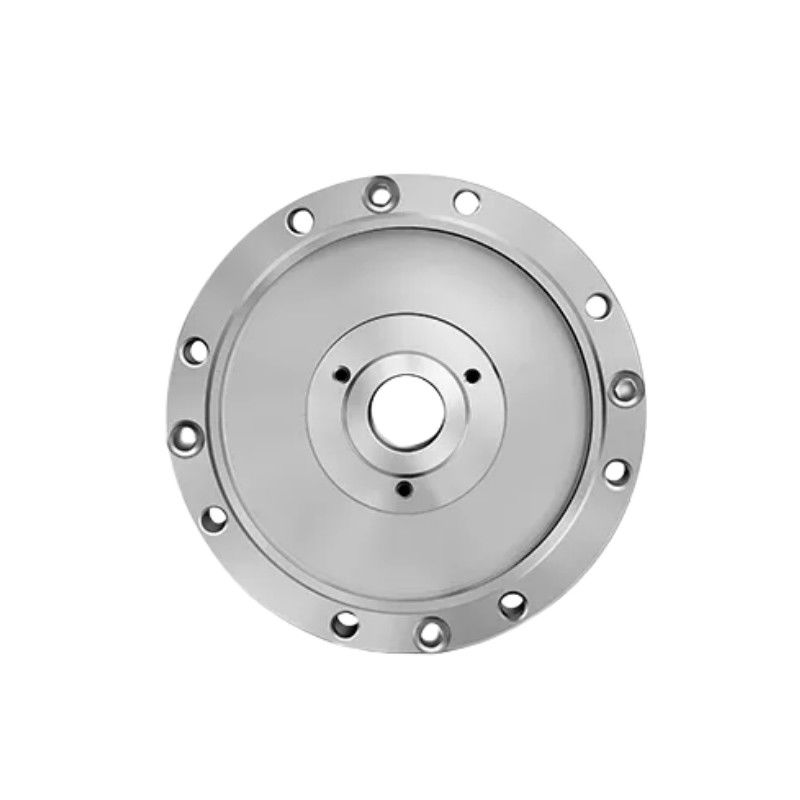

Il riduttore armonico della serie LSN è ideale per le applicazioni in cui il peso è un fattore critico, ma sono richiesti un'elevata coppia e zero contromisure.LSN - 32 - XX - U - II è un set di ingranaggi per componenti con alloggiamento ad alta coppia combinato con un cuscinetto e una flange di uscita a rulli trasversali di precisioneSi tratta di una soluzione di testa di ingranaggio molto compatta, robusta e facile da usare, disponibile in 5 dimensioni con rapporti da 50:1 a 120:1.
Come funziona
La Flexspline è leggermente più piccola in diametro e ha due denti in meno rispetto alla Spline Circolare.La forma ellittica del generatore di onde fa sì che i denti della linea flessibile si impegnino nella linea circolare in due regioni opposte lungo l'asse principale dell'ellissePer ogni rotazione di 180 gradi nel senso orario del generatore d'onda, i denti Flexspline sono avanzati in senso antiorario di un dente rispetto alla linea circolare.Ogni rotazione completa nel senso orario del generatore di onde provoca la Flexspline in movimento in senso antiorario di due denti dalla sua posizione originale rispetto alla Spline circolare.
|
Caratteristiche chiave
|
Vantaggi
Alta precisione:Come più denti si impegnano simultaneamente in due posizioni simmetriche a 180°,gli errori dell'inclinazione dei denti degli ingranaggi e gli errori cumulativi dell'inclinazione dei denti hanno un'influenza media sulla precisione di rotazione, contribuendo ad una precisione di posizionamento e di rotazione molto elevata.
Gran rapporto di trazione:Il dispositivo di azionamento armonioso a uno stadio ha una struttura semplice con un rapporto di azionamento da 30:1 a 500:1Pertanto, tre componenti di base su un unico asse possono realizzare un elevato rapporto di azionamento.
Capacità di carico elevataIn sistemi di ingranaggi a onde di deformazione, l'impegno tra i denti è una sorta di contatto superficiale.il che significa che la capacità di carico è superiore rispetto ad altre forme di azionamento.
Compatto e leggero:Il suo volume e il suo peso sono significativamente ridotti rispetto ai normali dispositivi di ingranaggio, e quindi le dimensioni sono piccole e il peso è leggero.
Alta efficienza di azionamento e lunga durata di vita.
Alta stabilità senza impatto e poco rumore.
Scheda di specifiche
| Modello | Rapporto di riduzione | Torsione nominale a 2000 r/min di ingresso | Torsione massima ammissibile all'avvio e all'arresto | Valore massimo ammissibile per la coppia media di carico | Torsione momentanea massima ammissibile | Velocità di rotazione massima di ingresso ammissibile | Velocità di rotazione media di ingresso ammissibile | Risposta negativa | Peso | Vita del progetto | ||||
| Grassi | Grassi | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Orario | ||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤ 20 | 2.47 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
Disegno
|
Attributi chiave del riduttore armonico modello 32 LSN-II | |||
| Prodotto | Modello 32 unità di propulsione armonica | |||
|
Componenti
|
Generatore di onde, Flexspline, Spline circolare | |||
|
Rapporto di riduzione
|
50:1, 80:1, 100:1, 120:1 | |||
|
Risposta negativa
|
Meno di 20 secondi d'arco | |||
|
Velocità media di ingresso
|
3500 giri/min | |||
|
Velocità di ingresso massima
|
4800 giri/min | |||
|
La vita progettata
|
15000 ore | |||
|
Modello
|
32 | |||
|
Peso
|
2.47 kg | |||
| Garanzia | 1 anno | |||
