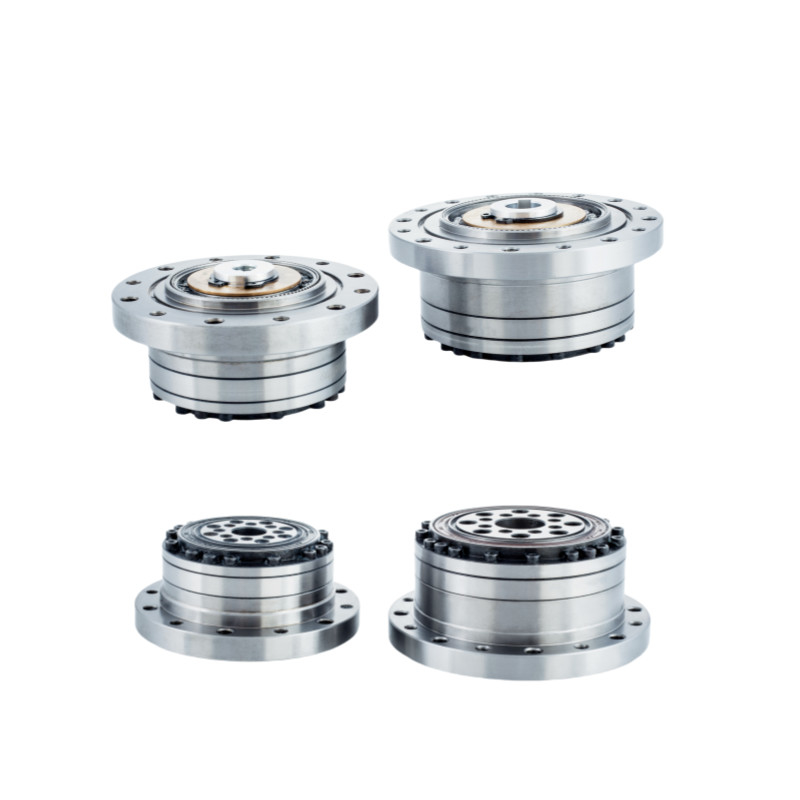

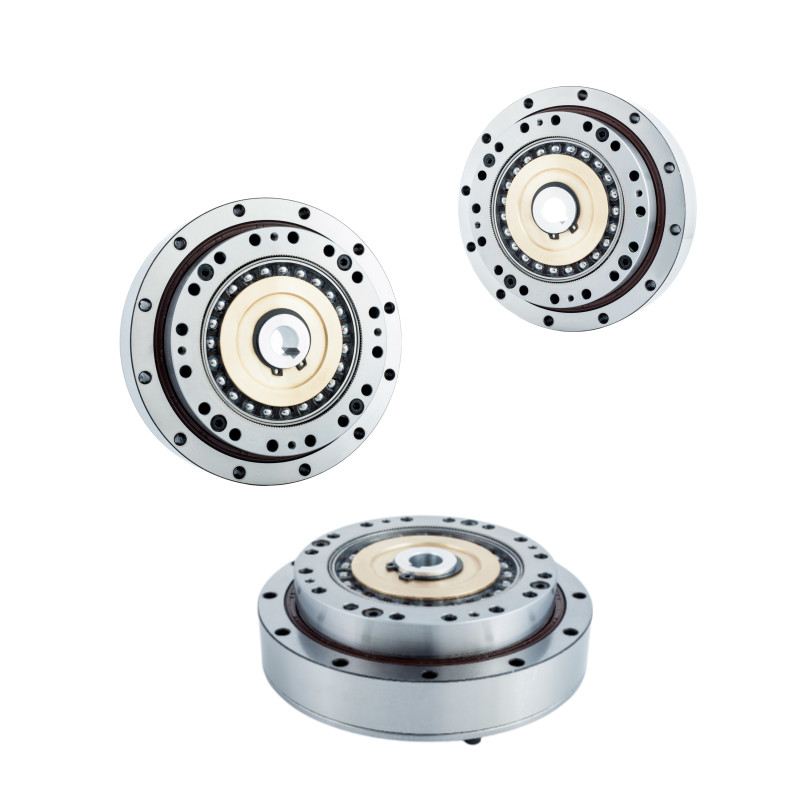

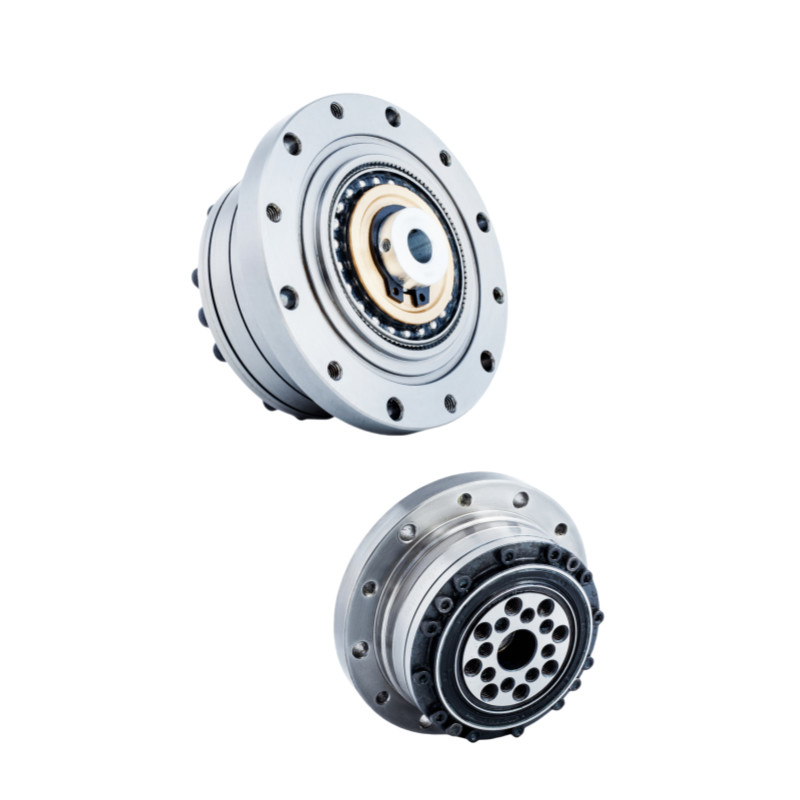

Name: Compatto riduttore di velocità armonico di tendenza dell' ingranaggio di onda modello 25 personalizzato
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-25-XX-U-II
Availability: InStock

Casa. > prodotti > Azionamento armonico >

Compatto riduttore di velocità armonico di tendenza dell' ingranaggio di onda modello 25 personalizzato

Reduttore di velocità armonico compatto

Reduttore di velocità armonica personalizzato

Attrezzature per onde di deformazione compatte

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

LSN-25-XX-U-II

Contattaci

Chiedi un preventivo

Compatto riduttore di velocità armonico di tendenza dell' ingranaggio di onda modello 25 personalizzato

Dettagli del prodotto

Prodotto:

Modello 25 Ingranaggi riduttori di onde di deformazione

Rapporto di riduzione:

50:1, 80:1, 100:1, 120:1

Risposta negativa:

≤ 20 sec. di arco

Torsione nominale a 2000 r/min di ingresso:

Da 39 Nm a 67 Nm

Torsione di picco all'avvio e alla sosta:

Da 98 a 167 Nm

Velocità media di ingresso:

3500 giri/min

Velocità massima di ingresso:

5600 giri/min

La vita progettata:

15000 ore

Caratteristiche:

Capacità di coppia elevata, alta precisione, alta precisione, zero reazione

Peso:

1,14 CHILOGRAMMI

Applicazione:

Macchine utensili per legno, metalli leggeri e materie plastiche, apparecchiature spaziali, macchine

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

30% più leggero riduttore armonico ingranaggi riduttore d'onda di sforzo

Il riduttore armonico della serie LSN è ideale per le applicazioni in cui il peso è un fattore critico, ma sono richiesti un'elevata coppia e zero contromisure.LSN - 25 - XX - U - II è un set di ingranaggi per componenti con alloggiamento ad alta coppia combinato con un cuscinetto e una flange di uscita a rulli trasversali di precisioneSi tratta di una soluzione di testa di ingranaggio molto compatta, robusta e facile da usare, disponibile in 5 dimensioni con rapporti da 50:1 a 120:1.

Come funziona

La Flexspline è leggermente più piccola in diametro e ha due denti in meno rispetto alla Spline Circolare.La forma ellittica del generatore d'onda fa sì che i denti della linea flessibile coinvolgano la linea circolare in due regioni opposte lungo l'asse principale dell'ellissePer ogni rotazione di 180 gradi nel senso orario del generatore d'onda i denti Flexspline sono avanzati in senso antiorario di un dente rispetto alla Spline circolare.Ogni rotazione completa nel senso orario del generatore d'onda si traduce nel Flexspline muoversi in senso antiorario da due denti dalla sua posizione originale rispetto alla Spline circolare.

Compatto riduttore di velocità armonico di tendenza dell' ingranaggio di onda modello 25 personalizzato 0

Caratteristiche chiave

Risposta negativa zero
Torsione di picco all'avvio e alla sosta: da 98Nm a 167Nm
Rapporti di riduzione da 50:1 a 120:1
Peso medio inferiore del 30% rispetto alla serie standard
Alta rigidità torsionale
Alta efficienza
Progettazione compatta e semplice
Cuscinetto di uscita a rulli trasversali robusto
Flancia di uscita per il montaggio diretto del carico

Vantaggi

La struttura leggera è ottenuta grazie a una progettazione ottimizzata e all'utilizzo di materiali di prima qualità, con conseguente significativa riduzione del peso del prodotto del 30%.

Struttura di canna standard a forma di tazza per la ruota flessibile, combinata con cuscinetti trasversali a pieno rullo ad alta rigidità.

Utilizzando il processo di trattamento termico CMP sviluppato in proprio, la progettazione del profilo dentale LS garantisce una macinazione di precisione con una precisione di traccia di 1um.

Progettazione strutturale compatta e concisa, con zero reazioni negative, connessione diretta del motore e installazione comoda.

Input e output coassiali.

Eccellente precisione di posizionamento e ripetibilità.

Scheda di specifiche

Modello	Rapporto di riduzione	Torsione nominale a 2000 r/min di ingresso		Torsione massima ammissibile all'avvio e all'arresto		Valore massimo ammissibile per la coppia media di carico		Torsione momentanea massima ammissibile		Velocità di rotazione massima di ingresso ammissibile	Velocità di rotazione media di ingresso ammissibile	Risposta negativa	Peso	Vita del progetto
		Torsione nominale a 2000 r/min di ingresso		Torsione massima ammissibile all'avvio e all'arresto		Valore massimo ammissibile per la coppia media di carico		Torsione momentanea massima ammissibile		Grassi	Grassi	Risposta negativa	Peso	Vita del progetto
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	kg	Orario
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤ 20	1.14	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000

Disegno

Compatto riduttore di velocità armonico di tendenza dell' ingranaggio di onda modello 25 personalizzato 5

	Attributi chiave del riduttore armonico LSN - II modello 25
	Prodotto	Unità di propulsione armonica modello 25
	Componenti	Generatore d'onda, Flexspline, Spline circolare
	Rapporto di riduzione	50:1, 80:1, 100:1, 120:1
	Risposta negativa	Meno di 20 secondi d'arco
	Velocità media di ingresso	3500 giri/min
	Velocità di ingresso massima	5600 giri/min
	La vita progettata	15000 ore
	Modello	25
	Peso	1.14 kg
	Garanzia	1 anno

Applicazioni


Robot industriali	Robot umnoidi	Semiconduttori
