Luogo di origine:
Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
LSN-20-XX-U-II

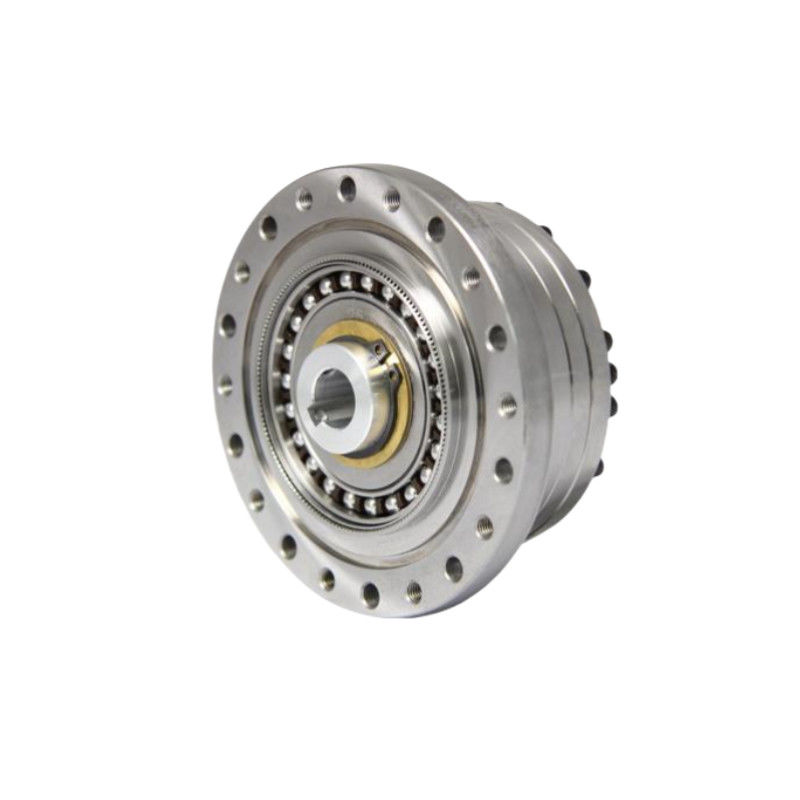

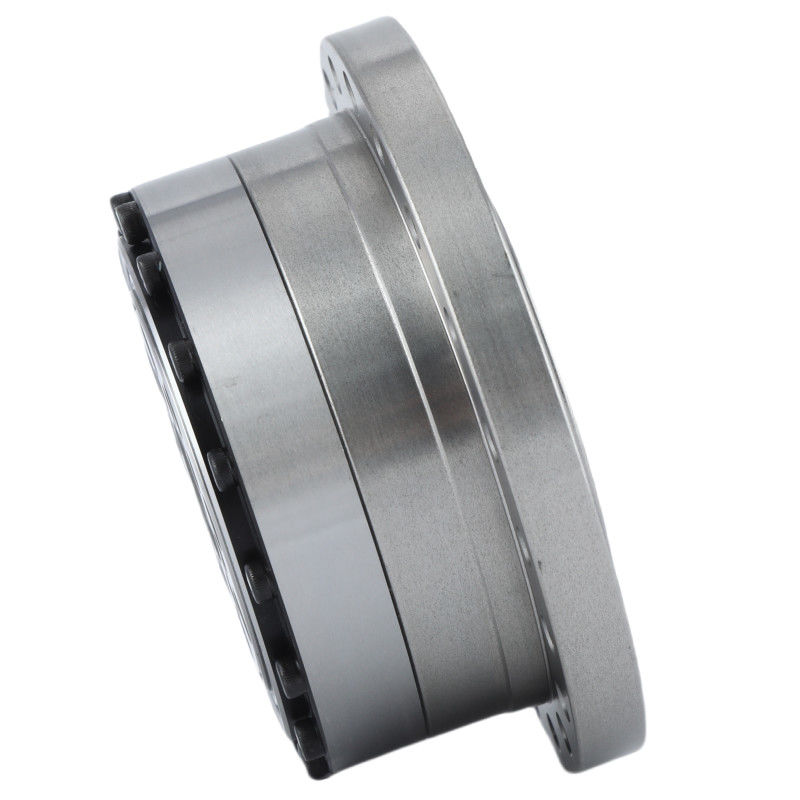

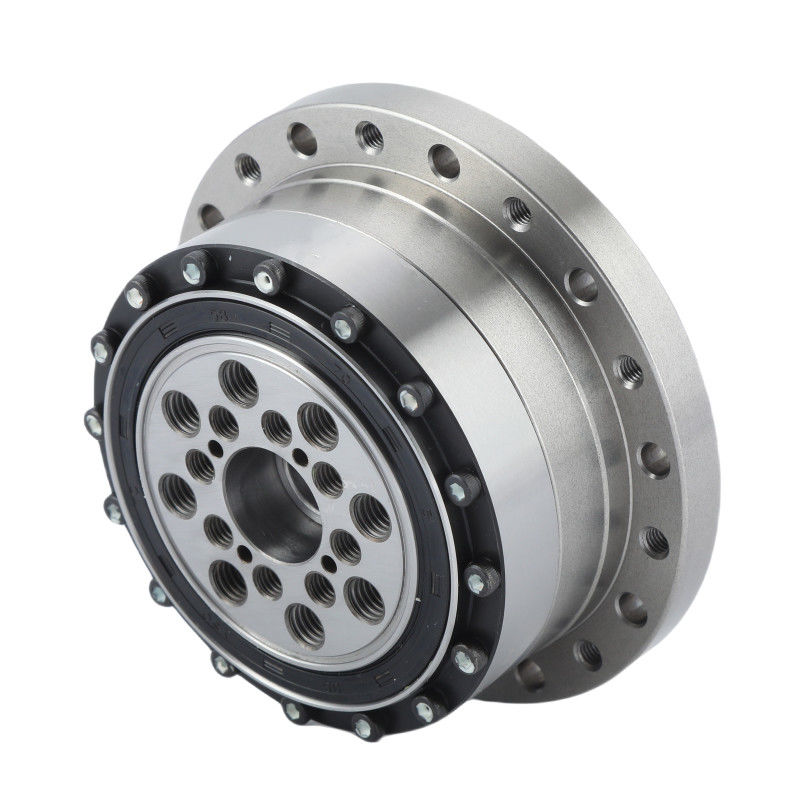

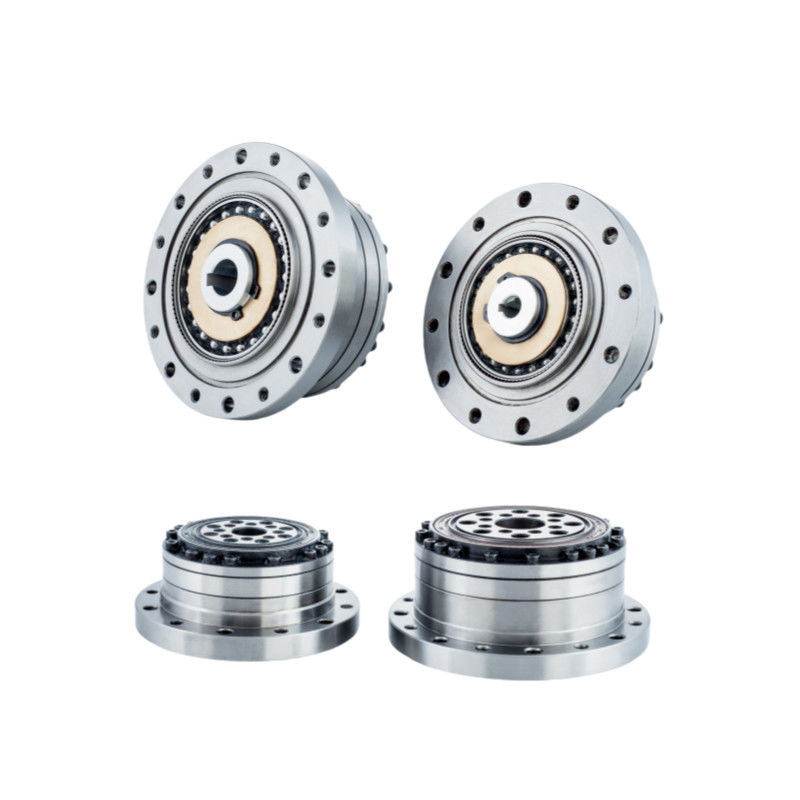

La serie LSN è un set di ingranaggi per componenti con cassa ad alta coppia combinato con un cuscinetto di uscita e una flange a rotolatore incrociato di precisione.La serie LSN II è disponibile in 5 dimensioni con rapporti di 50Da 1 a 160:1Se la tua applicazione non richiede una coppia elevata, il cambio della serie LSN è un'ottima alternativa.
La serie LSN è la linea di prodotti leggera, progettata per ridurre il peso dell'apparecchiatura meccanica stessa e facilitare la costruzione leggera di robot industriali.Permette velocità più elevate e maggiore capacità di carico utile per i robot industriali.
Come funziona
La Flexspline è leggermente più piccola in diametro e ha due denti in meno rispetto alla Spline Circolare.La forma ellittica del generatore di onde fa sì che i denti della linea flessibile si impegnino nella linea circolare in due regioni opposte lungo l'asse principale dell'ellissePer ogni rotazione di 180 gradi nel senso orario del generatore d'onda, i denti Flexspline sono avanzati in senso antiorario di un dente rispetto alla linea circolare.Ogni rotazione completa nel senso orario del generatore di onde provoca la Flexspline in movimento in senso antiorario di due denti dalla sua posizione originale rispetto alla Spline circolare.
|
Caratteristiche chiave
|
Vantaggi
La struttura leggera è ottenuta grazie a una progettazione ottimizzata e all'utilizzo di materiali di prima qualità, con conseguente significativa riduzione del peso del prodotto del 30%.
Struttura di canna standard a forma di tazza per la ruota flessibile, combinata con cuscinetti trasversali a pieno rullo ad alta rigidità.
Utilizzando il processo di trattamento termico CMP sviluppato in proprio, la progettazione del profilo dentale LS garantisce una levigatura di precisione con una precisione di traccia di 1um.
Progettazione strutturale compatta e concisa, con zero reazione negativa, connessione diretta del motore e installazione comoda.
Input e output coassiali.
Eccellente precisione di posizionamento e ripetibilità.
Scheda di specifiche
| Modello | Rapporto di riduzione | Torsione nominale a 2000 r/min di ingresso | Torsione massima ammissibile all'avvio e all'arresto | Valore massimo ammissibile per la coppia media di carico | Torsione momentanea massima ammissibile | Velocità di rotazione massima di ingresso ammissibile | Velocità di rotazione media di ingresso ammissibile | Risposta negativa | Peso | Vita del progetto | ||||
| Grassi | Grassi | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Orario | ||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤ 10 | 0.73 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
Disegno
|
Attributi chiave del riduttore armonico LSN - II modello 20 | |||
| Prodotto | Unità di azionamento armonica modello 20 | |||
|
Componenti
|
Generatore di onde, Flexspline, Spline circolare | |||
|
Rapporto di riduzione
|
50:1, 80:1, 100:1, 120:1, 160:1 | |||
|
Risposta negativa
|
Meno di 20 secondi d'arco | |||
|
Velocità media di ingresso
|
3500 giri/min | |||
|
Velocità di ingresso massima
|
6500 giri/min | |||
|
La vita progettata
|
15000 ore | |||
|
Modello
|
20 | |||
|
Peso
|
00,73 kg | |||
| Garanzia | 1 anno | |||
