Luogo di origine:
Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
LSN-17-XX-U-II

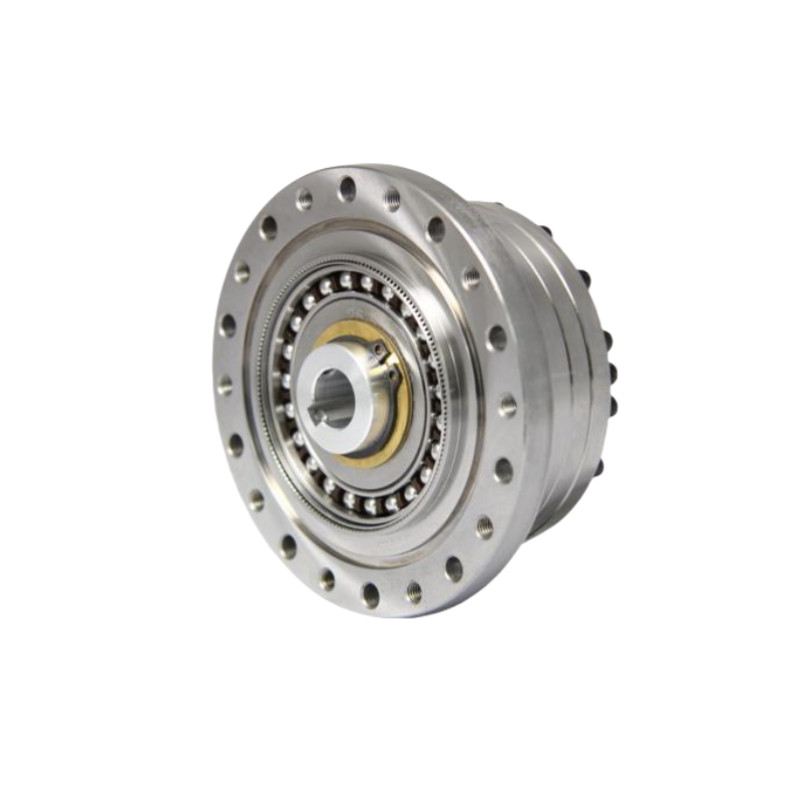

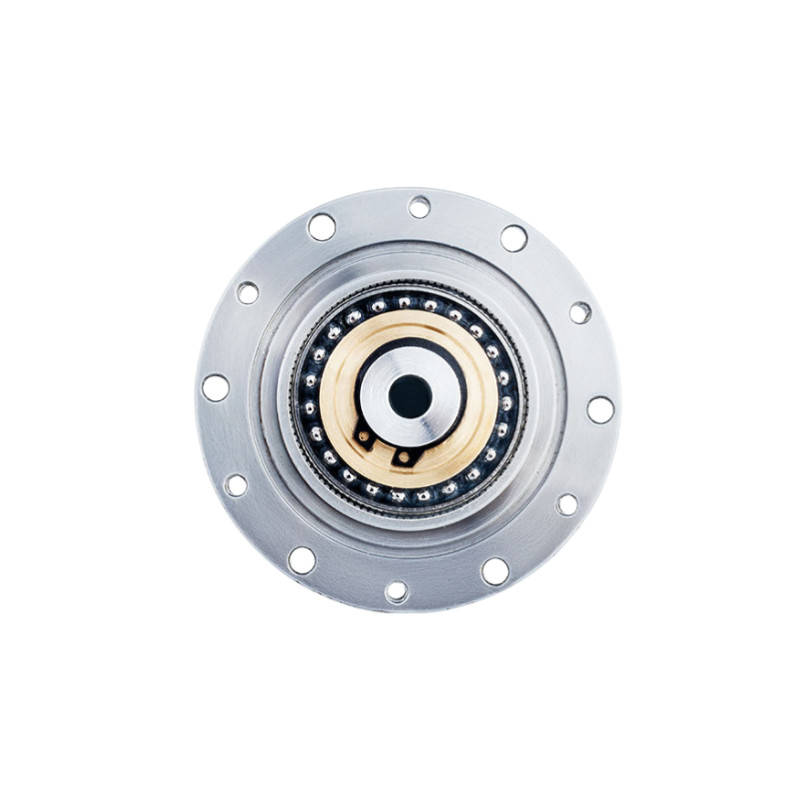

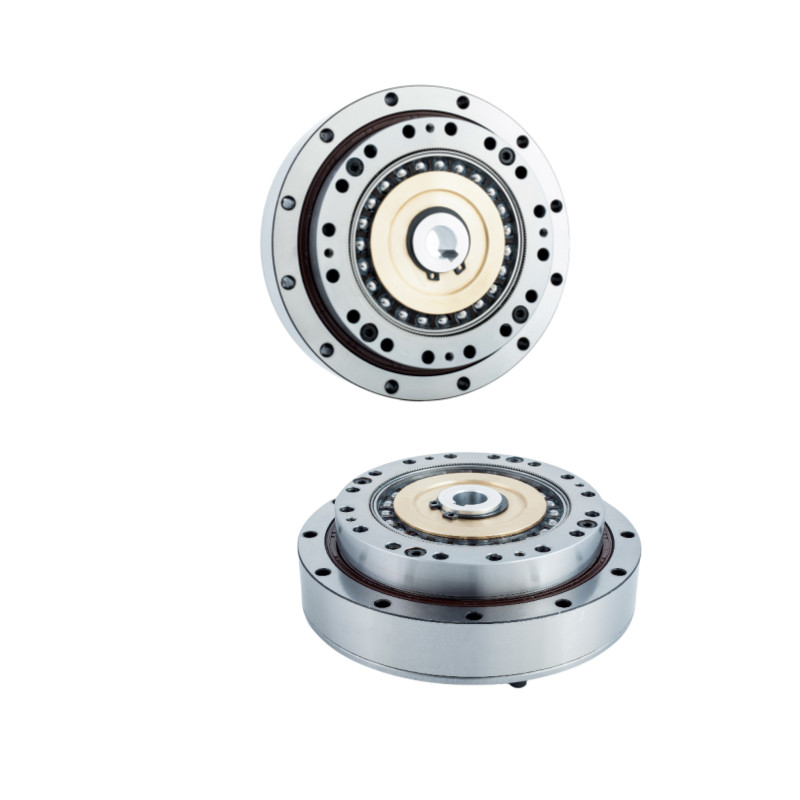

La serie LSN è un set di ingranaggi per componenti con cassa ad alta coppia combinato con un cuscinetto di uscita e una flange a rotolatore incrociato di precisione.La serie LSN II è disponibile in 5 dimensioni con rapporti di 50Da 1 a 160:1Se la tua applicazione non richiede una coppia elevata, il cambio della serie LSN è un'ottima alternativa.
La serie LSN è la linea di prodotti leggera, progettata per ridurre il peso dell'apparecchiatura meccanica stessa e facilitare la costruzione leggera di robot industriali.Permette velocità più elevate e maggiore capacità di carico utile per i robot industriali.
|
Caratteristiche chiave
|
Vantaggi
La struttura leggera è ottenuta grazie a una progettazione ottimizzata e all'utilizzo di materiali di prima qualità, con conseguente significativa riduzione del peso del prodotto del 30%.
Struttura di canna standard a forma di tazza per la ruota flessibile, combinata con cuscinetti trasversali a pieno rullo ad alta rigidità.
Utilizzando il processo di trattamento termico CMP sviluppato in proprio, la progettazione del profilo dentale LS garantisce una levigatura di precisione con una precisione di traccia di 1um.
Progettazione strutturale compatta e concisa, con zero reazione negativa, connessione diretta del motore e installazione comoda.
Input e output coassiali.
Eccellente precisione di posizionamento e ripetibilità.
Scheda di specifiche
| Modello | Rapporto di riduzione | Torsione nominale a 2000 r/min di ingresso | Torsione massima ammissibile all'avvio e all'arresto | Valore massimo ammissibile per la coppia media di carico | Torsione momentanea massima ammissibile | Velocità di rotazione massima di ingresso ammissibile | Velocità di rotazione media di ingresso ammissibile | Risposta negativa | Peso | Vita del progetto | ||||
| Grassi | Grassi | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Orario | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤ 20 | 0.39 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
Disegno
|
Attributi chiave del riduttore armonico LSN - II modello 17 | |||
| Prodotto | Modello 17 Unità di azionamento armonica | |||
|
Componenti
|
Generatore di onde, Flexspline, Spline circolare | |||
|
Rapporto di riduzione
|
50:1, 80:1, 100:1, 120:1 | |||
|
Risposta negativa
|
Meno di 20 secondi d'arco | |||
|
Velocità media di ingresso
|
3500 giri/min | |||
|
Velocità di ingresso massima
|
7300 giri/min | |||
|
La vita progettata
|
15000 ore | |||
|
Modello
|
17 | |||
|
Peso
|
0.52 kg | |||
| Garanzia | 1 anno | |||
