Casa. > prodotti > Azionamento armonico >

Dispositivo per ridurre le onde di deformazione per la robotica

Casella di trasmissione ad alta riduzione armonica

Casella di trasmissione armonica dell'ondata di deformazione

Reduttore di onde di deformazione armonica

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

LSN-14-XX-U-II

Contattaci

Chiedi un preventivo

Dispositivo per ridurre le onde di deformazione per la robotica

Dettagli del prodotto

Modello:

Prodotto:

Modello 14 riduttore di onde di deformazione

Componenti:

Generatore di onde, Flexspline, Spline circolare

Rapporto di riduzione:

50:1, 80:1, 100:1, 120:1

Risposta negativa:

≤ 20 sec. di arco

Torsione nominale a 2000 r/min di ingresso:

5.4 a 7.8 Nm

Torsione di picco all'avvio e alla sosta:

da 18 a 28 Nm

Velocità media di ingresso:

3500 giri/min

La vita progettata:

15000 ore

Caratteristiche:

Capacità di coppia elevata, alta precisione e bassa reazione

Peso:

0.39 kg

Applicazione:

Nuove industrie energetiche, robotica, aerospaziale, macchine CNC

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Rapporti di riduzione elevati ingranaggi armonici riduttore di onde di sforzo

La serie LSN è un set di ingranaggi per componenti con alta coppia di casa combinato con un cuscinetto e una flange di uscita a rotolatore incrociato di precisione.La serie LSN II è disponibile in 5 dimensioni con rapporti di 50Da 1 a 160:1Se la tua applicazione non richiede una coppia elevata, il cambio della serie LSN è un'ottima alternativa.

Caratteristiche chiave

Risposta negativa zero
Torsione massima all'avvio e alla sosta: da 18 a 28 Nm
Accuratezza < 1 minuto d'arco
Rapporti di riduzione da 50:1 a 120:1
Alta rigidità torsionale
Alta efficienza
Funzionamento regolare
Cuscinetto di uscita a rulli trasversali robusto
Flancia di uscita per il montaggio diretto del carico

Specificità

Modello	Rapporto di riduzione	Torsione nominale a 2000 r/min di ingresso		Torsione massima ammissibile all'avvio e all'arresto		Valore massimo ammissibile per la coppia media di carico		Torsione momentanea massima ammissibile		Velocità di rotazione massima di ingresso ammissibile	Velocità di rotazione media di ingresso ammissibile	Risposta negativa	Peso	Vita del progetto
		Torsione nominale a 2000 r/min di ingresso		Torsione massima ammissibile all'avvio e all'arresto		Valore massimo ammissibile per la coppia media di carico		Torsione momentanea massima ammissibile		Grassi	Grassi	Risposta negativa	Peso	Vita del progetto
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	kg	Orario
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.39	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000

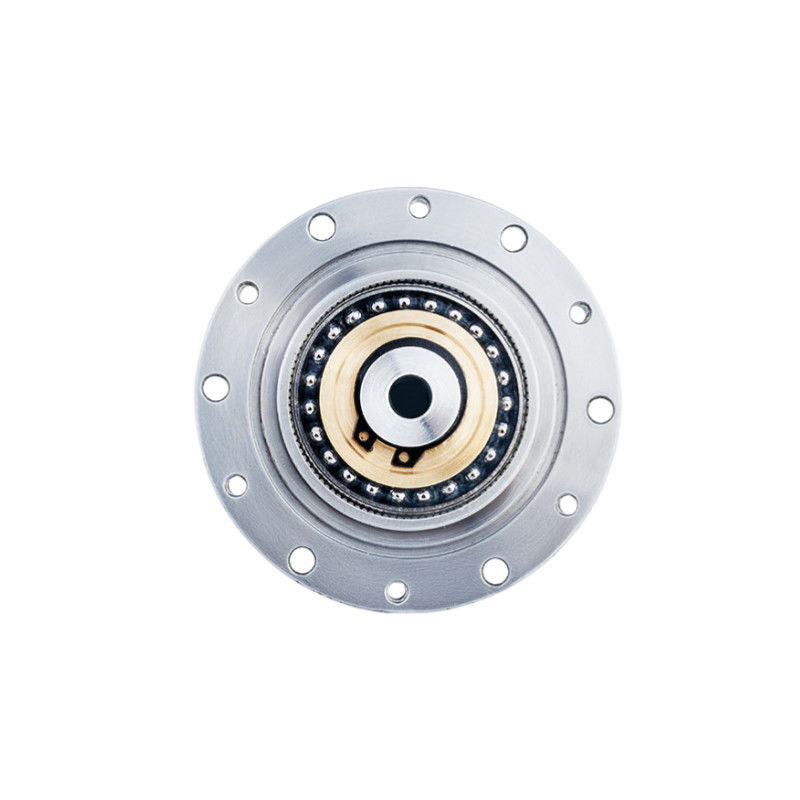

Dispositivo per ridurre le onde di deformazione per la robotica 1

Immagini dettagliate

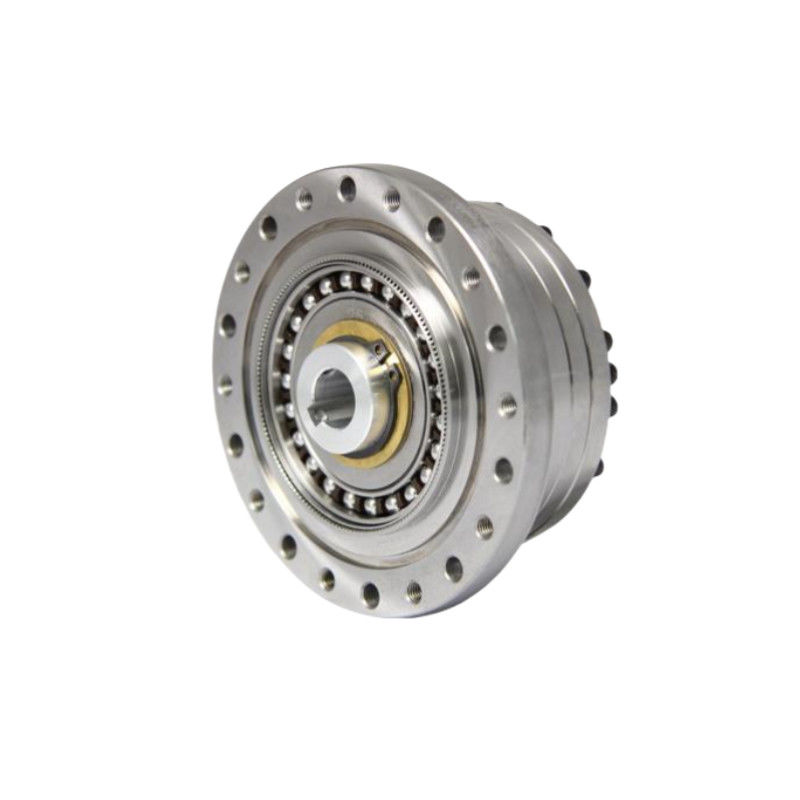

Dispositivo per ridurre le onde di deformazione per la robotica 2

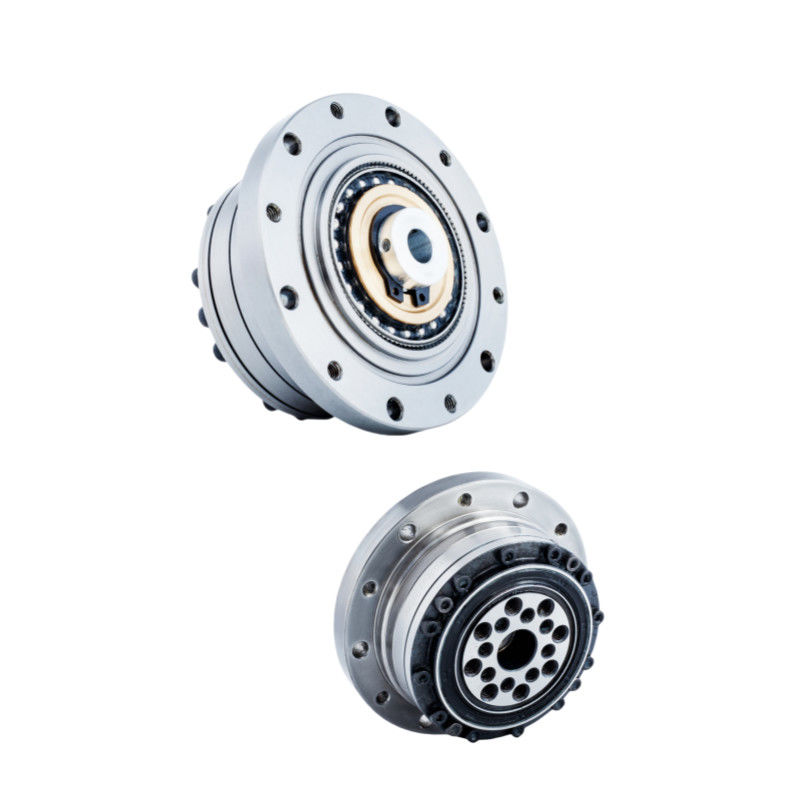

Dispositivo per ridurre le onde di deformazione per la robotica 3

Dispositivo per ridurre le onde di deformazione per la robotica 4

	Attributi chiave delle unità di ingranaggi armonici modello 14 LSN-II
	Prodotto	Motore armonico modello 14
	Componenti	Generatore d'onda, Flexspline, Spline circolare
	Rapporto di riduzione	50:1, 80:1, 100:1, 120:1
	Risposta negativa	Meno di 20 secondi d'arco
	Velocità media di ingresso	3500 giri/min
	Velocità di ingresso massima	8500 giri/min
	La vita progettata	15000 ore
	Modello	14
	Peso	0.39 kg
	Garanzia	1 anno

Applicazioni


Robot industriali	Dispositivi medici	Robot umnoidi

Macchine ottiche	Aerospaziale	Sistemi di produzione

Tag：
