Connessione di trasmissione di potenza meccanica

Connessione di trasmissione di potenza meccanica

Casella di marcia armonica della trasmissione

Casella di marcia armonica meccanica

Dispositivi meccanici per le onde di sforzo

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

LHT-32-XX-U-IV

Contattaci
Chiedi un preventivo

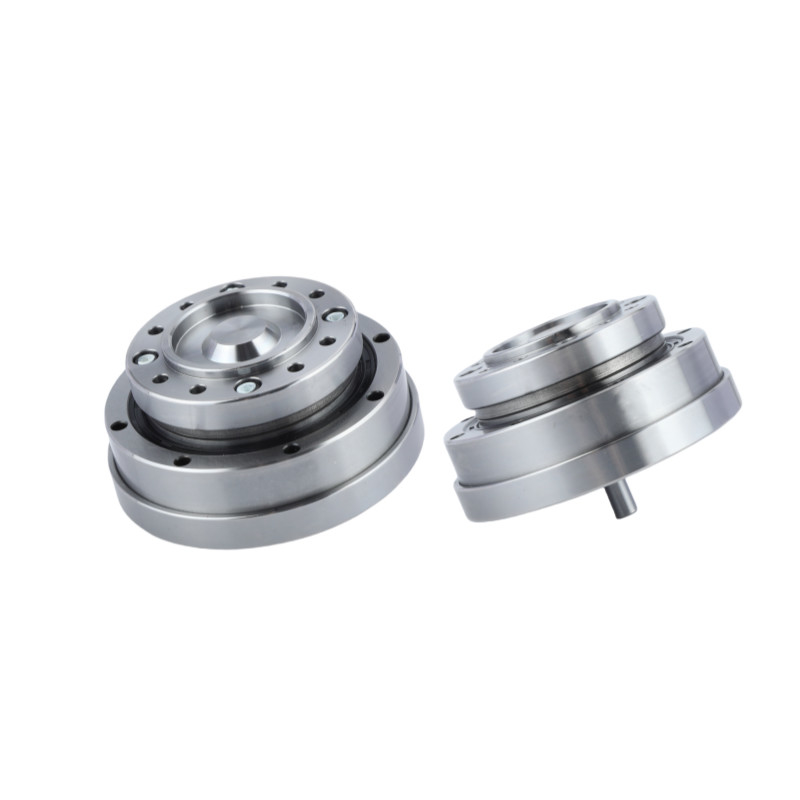

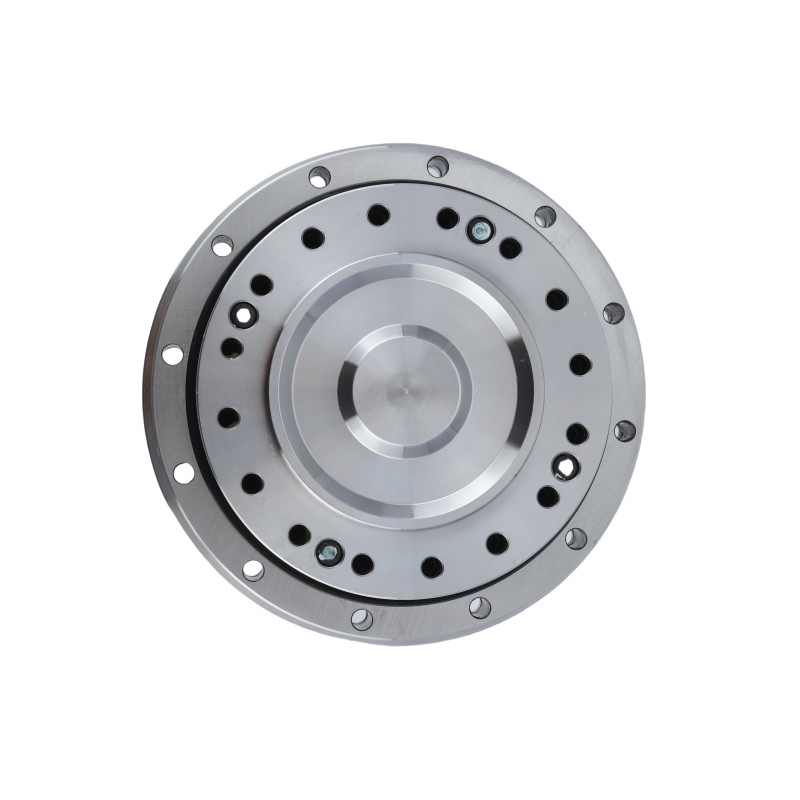

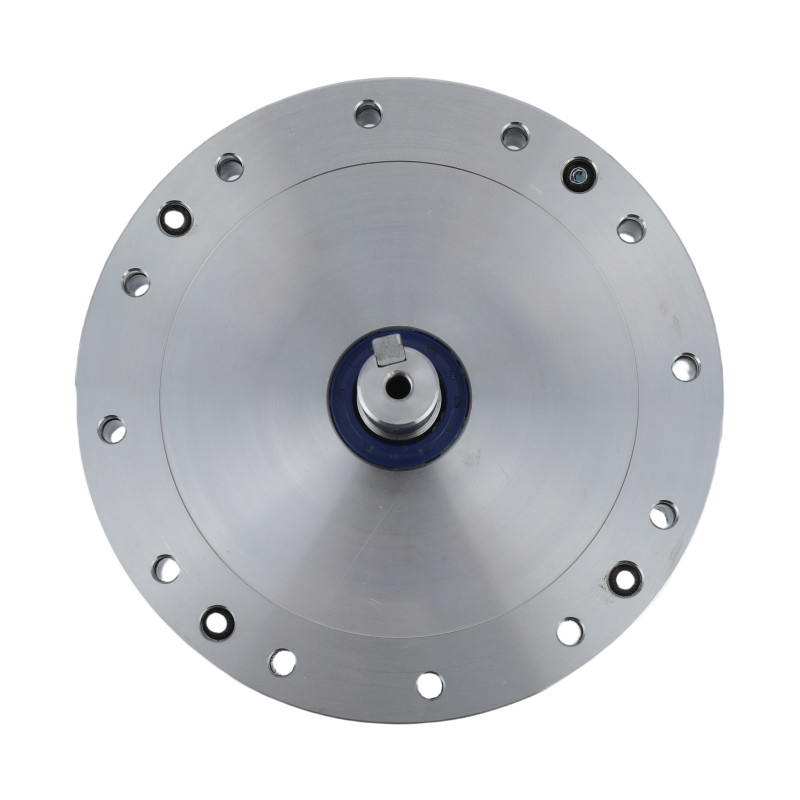

Connessione di trasmissione di potenza meccanica
Connessione di trasmissione di potenza meccanica Connessione di trasmissione di potenza meccanica Connessione di trasmissione di potenza meccanica
Dettagli del prodotto
Prodotto:
Reduttore armonico modello 32
Componenti:
Generatore di onde, Flexspline, Spline circolare
Rapporto di riduzione:
50:1, 80:1, 100:1, 120:1
Risposta negativa:
≤ 20 sec. di arco
Velocità massima di ingresso:
4800 r/min
Velocità media di ingresso:
3500 giri/min
La vita progettata:
15000 ore
Peso:
4 kg
Applicazione:
Robot umanoidi, macchine per la fabbricazione di circuiti stampati, robot, sistemi di produzione di
Garanzia:
1 anno
Caratteristiche:
Alti rapporti di marcia, zero reazioni, alta precisione
Termini di pagamento e di spedizione
Quantità di ordine minimo
1 set
Prezzo
To Be Negotiated
Imballaggi particolari
Cartone
Tempi di consegna
3-4 settimane
Termini di pagamento
T/T
Capacità di alimentazione
20000 serie al mese
Prodotti correlati
Un buon prezzo. Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione in linea

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo
Un buon prezzo. Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri in linea

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo
Un buon prezzo. Riduzione delle onde di deformazione della serie LSN Modello 20 in linea

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo
Un buon prezzo. Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14 in linea

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo
Contattaci
Contatta ora
Descrizione del prodotto

Ingranaggi armonici sigillati di alta precisione modello 32

Descrizione del prodotto

I riduttori armonici sono una classe a sé stante per quanto riguarda il controllo del movimento e la trasmissione meccanica di potenza.

Gli ingranaggi riduttori delle onde di deformazione offrono vantaggi quali elevati tassi di riduzione in un singolo stadio, zero reazione di contrasto e alta precisione che non possono essere eguagliati dai treni di ingranaggi convenzionali.

Gli ingranaggi a onda di deformazione utilizzano l'elasticità del metallo. Gli ingranaggi a riduttore armonico hanno tre componenti di base: un generatore di onde, uno spline flessibile e uno spline circolare.

Come funziona

La Flexspline è leggermente più piccola in diametro e ha due denti in meno rispetto alla Spline Circolare.La forma ellittica del generatore d'onda fa sì che i denti della linea flessibile coinvolgano la linea circolare in due regioni opposte lungo l'asse principale dell'ellissePer ogni rotazione di 180 gradi nel senso orario del generatore d'onda i denti Flexspline sono avanzati in senso antiorario di un dente rispetto alla Spline circolare.Ogni rotazione completa nel senso orario del generatore d'onda si traduce nel Flexspline muoversi in senso antiorario da due denti dalla sua posizione originale rispetto alla Spline circolare

Connessione di trasmissione di potenza meccanica 0Connessione di trasmissione di potenza meccanica 1Connessione di trasmissione di potenza meccanica 2Connessione di trasmissione di potenza meccanica 3

Specificità

Modello Rapporto di riduzione Torsione nominale a 2000 r/min di ingresso Torsione massima ammissibile all'avvio e all'arresto Valore massimo ammissibile per la coppia media di carico Torsione momentanea massima ammissibile Velocità di rotazione massima ammissibile di ingresso ((Grease) Velocità di rotazione media di ingresso ammissibile ((Grease) Risposta negativa Peso Vita del progetto
Nm kgfm Nm kgfm Nm kgfm Nm kgfm r/min r/min Arc Sec Kg Orario
32 50 99 10 281 29 140 14 497 51 4800 3500 ≤ 20 4 10000
80 153 16 395 40 217 22 738 75 15000
100 178 18 433 44 281 29 841 86 15000
120 178 18 459 47 281 29 892 91 15000

Disegni

Connessione di trasmissione di potenza meccanica 4

 Immagini dettagliate

Connessione di trasmissione di potenza meccanica 5

Connessione di trasmissione di potenza meccanica 6

Connessione di trasmissione di potenza meccanica 7

Connessione di trasmissione di potenza meccanica 8

Attributi chiave delle unità di ingranaggi armonici LHT - IV modello 32
Prodotto Motorizzazione armonica modello 32
Componenti
 Generatore d'onda, Flexspline, Spline circolare
Rapporto di riduzione
 50:1, 80:1, 100:1, 120:1
Risposta negativa
 Meno di 20 secondi d'arco
Velocità media di ingresso
 4800 giri/min
Velocità di ingresso massima
 3500 giri/min
La vita progettata
 15000 ore
Modello
 32
Peso
 4 kg
Garanzia 1 anno

Applicazioni

Connessione di trasmissione di potenza meccanica 9   Connessione di trasmissione di potenza meccanica 10   Connessione di trasmissione di potenza meccanica 11
Robot industriali Robot umnoidi Semiconduttori
