Luogo di origine:
Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
LHT-25-XX-U-IV
Descrizione del prodotto
I riduttori armonici sono una classe a sé stante per quanto riguarda il controllo del movimento e la trasmissione meccanica di potenza.
Gli ingranaggi riduttori delle onde di deformazione offrono vantaggi quali elevati tassi di riduzione in un singolo stadio, zero reazione di contrasto e alta precisione che non possono essere eguagliati dai treni di ingranaggi convenzionali.
Gli ingranaggi a onda di deformazione utilizzano l'elasticità del metallo. Gli ingranaggi a riduttore armonico hanno tre componenti di base: un generatore di onde, uno spline flessibile e uno spline circolare.
Tabella dei parametri nominali
| Modello | Rapporto di riduzione | Torsione nominale a 2000 r/min di ingresso | Torsione massima ammissibile all'avvio e all'arresto | Valore massimo ammissibile per la coppia media di carico | Torsione momentanea massima ammissibile | Velocità di rotazione massima ammissibile di ingresso ((Grease) | Velocità di rotazione media di ingresso ammissibile ((Grease) | Risposta negativa | Peso | Vita del progetto | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | Kg | Orario | ||
| 25 | 50 | 51 | 5.2 | 127 | 13 | 72 | 7.3 | 242 | 25 | 5600 | 3500 | ≤ 20 | 1.99 | 10000 |
| 80 | 82 | 8.4 | 178 | 18 | 113 | 12 | 332 | 34 | 15000 | |||||
| 100 | 87 | 8.9 | 204 | 21 | 140 | 14 | 369 | 38 | 15000 | |||||
| 120 | 87 | 8.9 | 217 | 22 | 140 | 14 | 395 | 40 | 15000 | |||||
Disegni

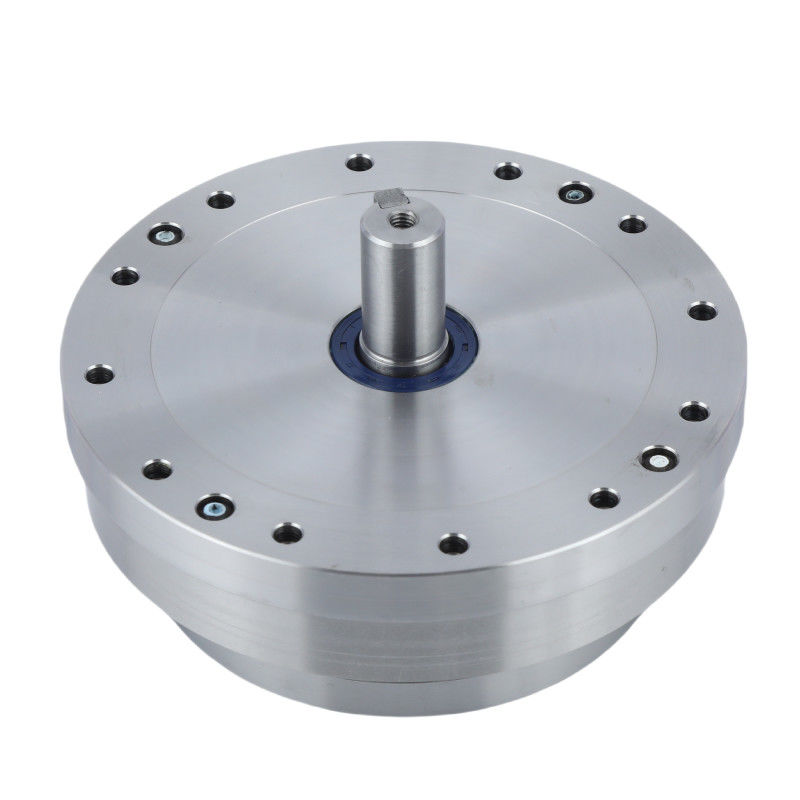

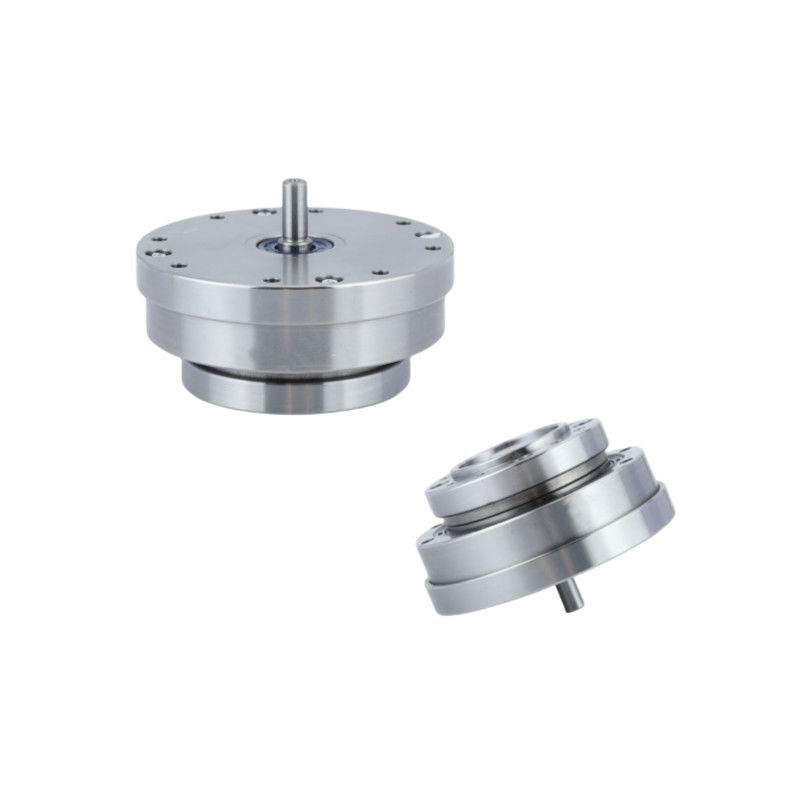

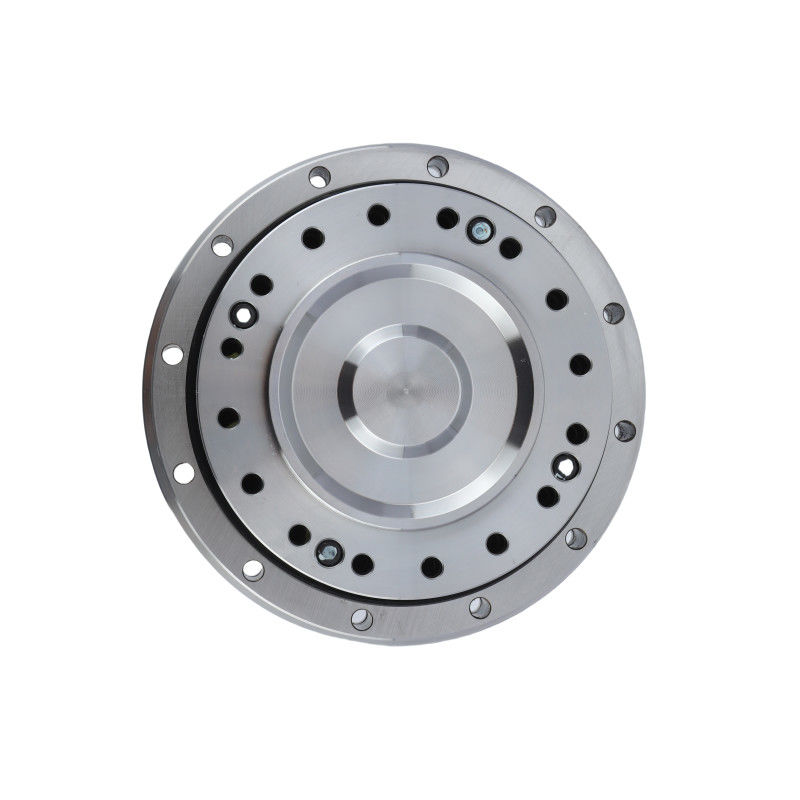

Immagini dettagliate
| Attributi chiave delle unità di ingranaggi armonici LHT - IV modello 25 | |||
| Prodotto | Motorizzazione armonica modello 25 | ||
|
Componenti
|
Generatore d'onda, Flexspline, Spline circolare | ||
|
Rapporto di riduzione
|
50:1, 80:1, 100:1, 120:1 | ||
|
Risposta negativa
|
Meno di 20 secondi d'arco | ||
|
Velocità media di ingresso
|
5600 giri/min | ||
|
Velocità di ingresso massima
|
3500 giri/min | ||
|
La vita progettata
|
15000 ore | ||
|
Modello
|
25 | ||
|
Peso
|
10,99 kg | ||
| Garanzia | 1 anno | ||
Applicazioni
|
|
|
| Robot industriali | Aerospaziale | Macchine CNC |
