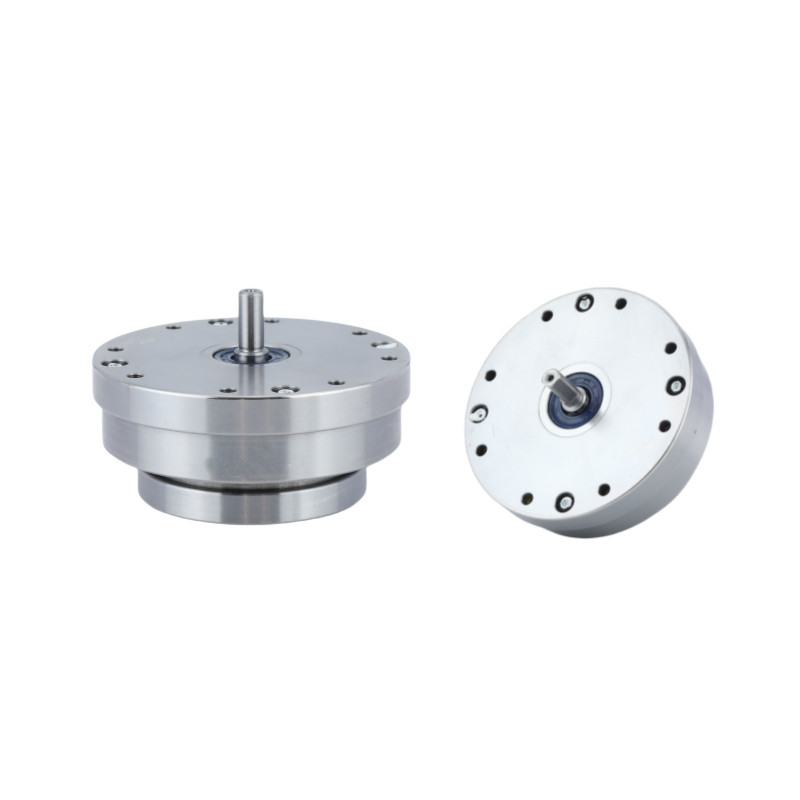

Generatore di onde di sollecitazione di precisione sigillato armonico Zero contraccolpo riduttore ingranaggi

Generatore di onde di sollecitazione di precisione sigillato armonico Zero contraccolpo riduttore ingranaggi

Generatore di onde di deformazione di precisione

Generatore di onde di deformazione armonica sigillato

Reduttore di reazione contraria armonico a zero sigillato

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

LHT-20-XX-U-IV

Contattaci
Chiedi un preventivo
Generatore di onde di sollecitazione di precisione sigillato armonico Zero contraccolpo riduttore ingranaggi
Generatore di onde di sollecitazione di precisione sigillato armonico Zero contraccolpo riduttore ingranaggi Generatore di onde di sollecitazione di precisione sigillato armonico Zero contraccolpo riduttore ingranaggi Generatore di onde di sollecitazione di precisione sigillato armonico Zero contraccolpo riduttore ingranaggi Generatore di onde di sollecitazione di precisione sigillato armonico Zero contraccolpo riduttore ingranaggi
Dettagli del prodotto
Prodotto:
Reduttore armonico modello 20
Componenti:
Generatore di onde, Flexspline, Spline circolare
Rapporto di riduzione:
50:1, 80:1, 100:1, 120:1, 160:1
Risposta negativa:
≤ 20 sec. di arco
Velocità massima di ingresso:
6500 giri/min
Velocità media di ingresso:
3500 giri/min
La vita progettata:
15000 ore
Peso:
1.29 kg
Applicazione:
Macchine per la lavorazione dei metalli, macchine di lavorazione, robot
Garanzia:
1 anno
Caratteristiche:
Compattezza e leggerezza, rapporti di marcia elevati, zero reazione negativa
Termini di pagamento e di spedizione
Quantità di ordine minimo
1 set
Prezzo
To Be Negotiated
Imballaggi particolari
Cartone
Tempi di consegna
3-4 settimane
Termini di pagamento
T/T
Capacità di alimentazione
20000 serie al mese
Prodotti correlati
Un buon prezzo. Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione in linea

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo
Un buon prezzo. Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri in linea

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo
Un buon prezzo. Riduzione delle onde di deformazione della serie LSN Modello 20 in linea

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo
Un buon prezzo. Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14 in linea

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo
Contattaci
Contatta ora
Descrizione del prodotto

Eccellente trasmissione armonica sigillata di precisione per tutta la vita

Descrizione del prodotto

Gli ingranaggi di riduzione armonica hanno tre componenti di base: un generatore di onde, uno spline flessibile e uno spline circolare.

Le versioni più complesse hanno un quarto componente normalmente utilizzato per ridurre la lunghezza complessiva o per aumentare la riduzione dell'ingranaggio entro un diametro più piccolo, ma seguono comunque gli stessi principi di base.

Gli ingranaggi riduttori delle onde di deformazione offrono vantaggi quali elevati tassi di riduzione in un singolo stadio, zero reazione di contrasto e alta precisione che non possono essere eguagliati dai treni di ingranaggi convenzionali.

Generatore di onde di sollecitazione di precisione sigillato armonico Zero contraccolpo riduttore ingranaggi 0

Componenti



1.Il generatore d'onde dell'attrezzatura per onde di deformazione è costituito da un cuscinetto a sfera sottile appositamente progettato e montato su un mozzo ellittico.

2.La Flexspline è una tazza cilindrica sottile realizzata in acciaio legato con denti esterni sull'estremità aperta della tazza.

3.La spina circolare è un anello rigido con denti interni. Quando l'ingranaggio viene assemblato, coinvolge i denti della spina flessibile attraverso l'asse principale dell'ellisse del generatore di onde.

Tabella dei parametri nominali

Modello Rapporto di riduzione Torsione nominale a 2000 r/min di ingresso Torsione massima ammissibile all'avvio e all'arresto Valore massimo ammissibile per la coppia media di carico Torsione momentanea massima ammissibile Velocità di rotazione massima ammissibile di ingresso ((Grease) Velocità di rotazione media di ingresso ammissibile ((Grease) Risposta negativa Peso Vita del progetto
Nm kgfm Nm kgfm Nm kgfm Nm kgfm r/min r/min Arc Sec Kg Orario
20 50 33 3.3 73 7.4 44 4.5 127 13 6500 3500 ≤ 20 1.29 10000
80 44 4.5 96 9.8 61 6.2 165 17 15000
100 52 5.3 107 10.9 64 6.5 191 20 15000
120 52 5.3 113 11.5 64 6.5 191 20 15000
160 52 5.3 120 12.2 64 6.5 191 20 15000

Generatore di onde di sollecitazione di precisione sigillato armonico Zero contraccolpo riduttore ingranaggi 1

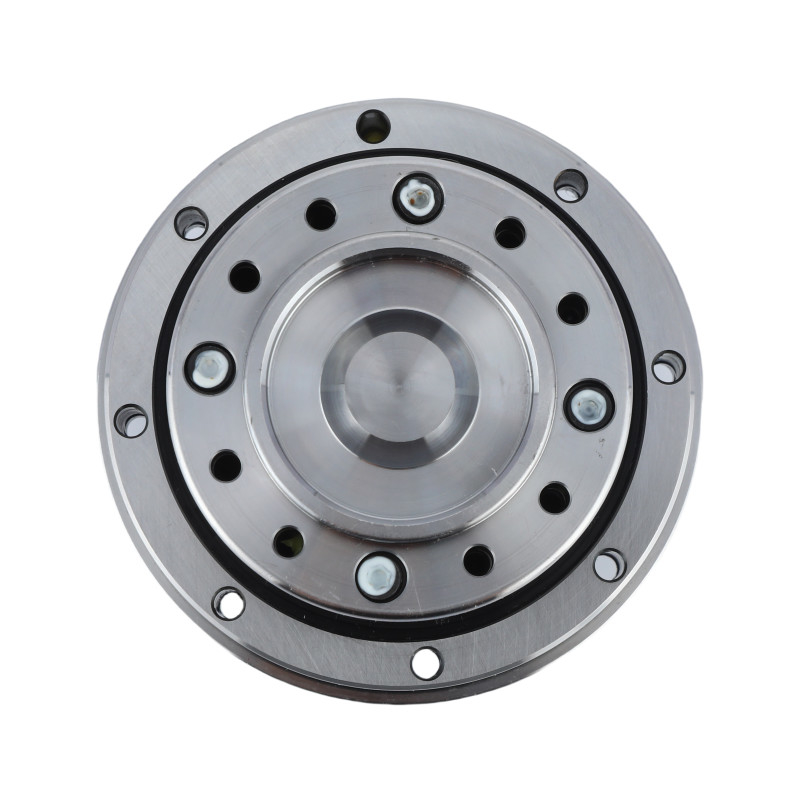

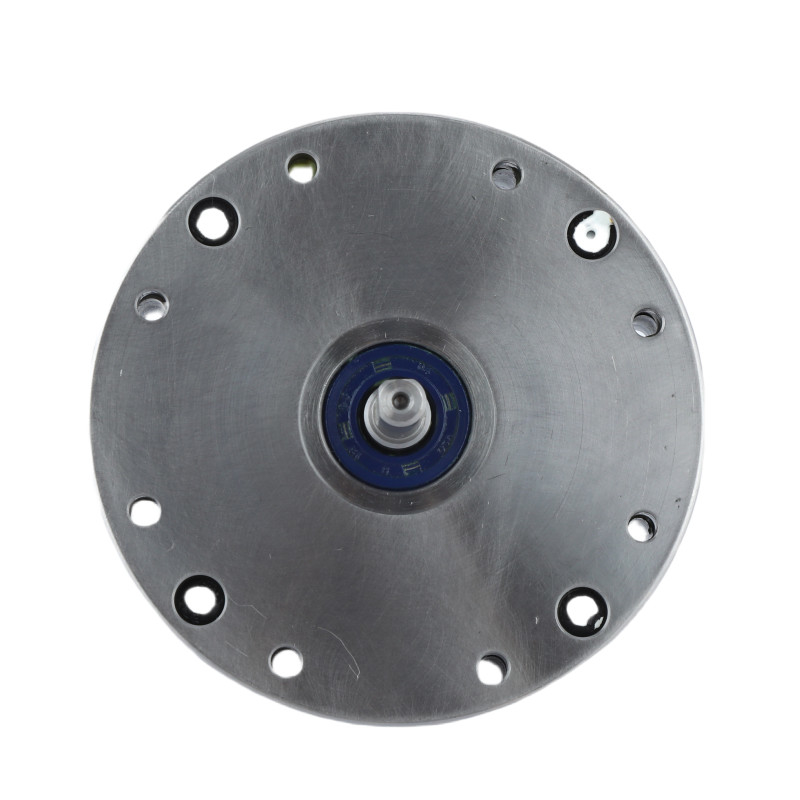

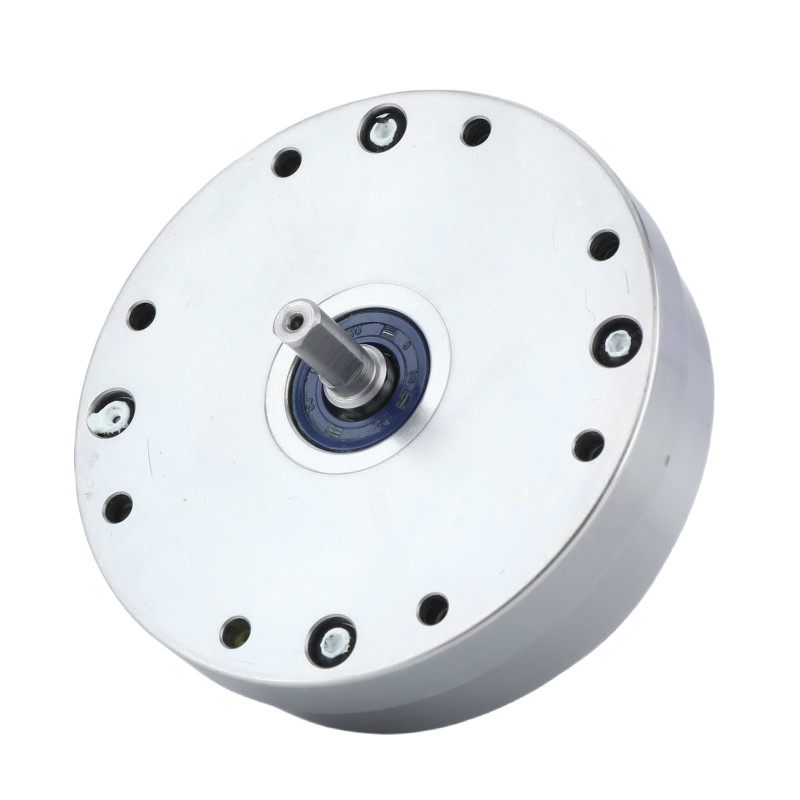

 Immagini dettagliate

Generatore di onde di sollecitazione di precisione sigillato armonico Zero contraccolpo riduttore ingranaggi 2

Generatore di onde di sollecitazione di precisione sigillato armonico Zero contraccolpo riduttore ingranaggi 3

Generatore di onde di sollecitazione di precisione sigillato armonico Zero contraccolpo riduttore ingranaggi 4

Attributi chiave delle unità di ingranaggi armonici LHT - IV modello 20
Prodotto Motorizzazione armonica modello 20
Componenti
 Generatore d'onda, Flexspline, Spline circolare
Rapporto di riduzione
 50:1, 80:1, 100:1, 120:1, 160:1
Risposta negativa
 Meno di 20 secondi d'arco
Velocità media di ingresso
 6500 giri/min
Velocità di ingresso massima
 3500 giri/min
La vita progettata
 15000 ore
Modello
 20
Peso
 1.29 kg
Garanzia 1 anno

Applicazioni

Generatore di onde di sollecitazione di precisione sigillato armonico Zero contraccolpo riduttore ingranaggi 5   Generatore di onde di sollecitazione di precisione sigillato armonico Zero contraccolpo riduttore ingranaggi 6   Generatore di onde di sollecitazione di precisione sigillato armonico Zero contraccolpo riduttore ingranaggi 7
Robot industriali Dispositivi medici Robot umnoidi
Generatore di onde di sollecitazione di precisione sigillato armonico Zero contraccolpo riduttore ingranaggi 8   Generatore di onde di sollecitazione di precisione sigillato armonico Zero contraccolpo riduttore ingranaggi 9   Generatore di onde di sollecitazione di precisione sigillato armonico Zero contraccolpo riduttore ingranaggi 10
Macchine ottiche Aerospaziale Sistemi di produzione
