Name: Generatore di cambio ad alta coppia aerospaziale a trasmissione armonica
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-14-XX-U-IV
Availability: InStock

Casa. > prodotti > Azionamento armonico >

Generatore di cambio ad alta coppia aerospaziale a trasmissione armonica

Motorizzazione armonica ad alta coppia

Motorizzazione armonica aerospaziale

Casella di cambio per onde di deformazione aerospaziale

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

LHT-14-XX-U-IV

Contattaci

Chiedi un preventivo

Generatore di cambio ad alta coppia aerospaziale a trasmissione armonica

Dettagli del prodotto

Prodotto:

Modello 14 Reduttore armonico

Componenti:

Generatore di onde, Flexspline, Spline circolare

Rapporto di riduzione:

50:1, 80:1, 100:1, 120:1

Risposta negativa:

≤ 20 sec. di arco

Velocità massima di ingresso:

8500 R/min

Velocità media di ingresso:

3500 giri/min

La vita progettata:

15000 ore

Peso:

00,66 kg

Applicazione:

Robotica, aerospaziale, attrezzature mediche

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Ingranaggi armonici sigillati ad alta capacità di coppia

Descrizione del prodotto

Il riduttore di onda di sforzo è un tipo di trasmissione che si basa su un generatore di onde per generare onde di deformazione elastica controllabili in ingranaggi flessibili per ottenere il movimento e la trasmissione di potenza.Il riduttore armonico è nato durante il periodo di esplorazione lunare degli Stati Uniti e dell'Unione Sovietica nel secolo scorso.,soprattutto per risolvere l'urgente esigenza delle agenzie di movimento aerospaziale di riduttori con struttura compatta, peso leggero, piccole dimensioni, grande rapporto di riduzione,elevata efficienza di trasmissione e elevata precisione di trasmissione.

Caratteristiche

1. Alta precisione e ripetibilità: essenziale per applicazioni che richiedono un posizionamento e un controllo esatti.

2. Dimensioni compatte: risparmia spazio, consentendo disegni più compatti e leggeri.

3. Rapporto tra coppia e peso elevato: fornisce una forte coppia di uscita senza peso significativo.

4. Basso usura e lunga durata: grazie al contatto di rotolamento dei denti, che riduce al minimo l'usura e prolunga la durata dell'unità.

5- Funzionamento liscio: fornisce un movimento liscio e costante, ideale per compiti delicati.

Specificità

Modello	Rapporto di riduzione	Torsione nominale a 2000 r/min di ingresso		Torsione massima ammissibile all'avvio e all'arresto		Valore massimo ammissibile per la coppia media di carico		Torsione momentanea massima ammissibile		Velocità di rotazione massima ammissibile di ingresso ((Grease)	Velocità di rotazione media di ingresso ammissibile ((Grease)	Risposta negativa	Peso	Vita del progetto
		Torsione nominale a 2000 r/min di ingresso		Torsione massima ammissibile all'avvio e all'arresto		Valore massimo ammissibile per la coppia media di carico		Torsione momentanea massima ammissibile				Risposta negativa	Peso	Vita del progetto
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Kg	Orario
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤ 20	0.66	10000
	80	10	1	30	3.1	14	1.4	61	6.2					15000
	100	10	1	36	3.7	14	1.4	70	7.2					15000
	120	10	1	36	3.7	14	1.4	70	7.2					15000

Disegni

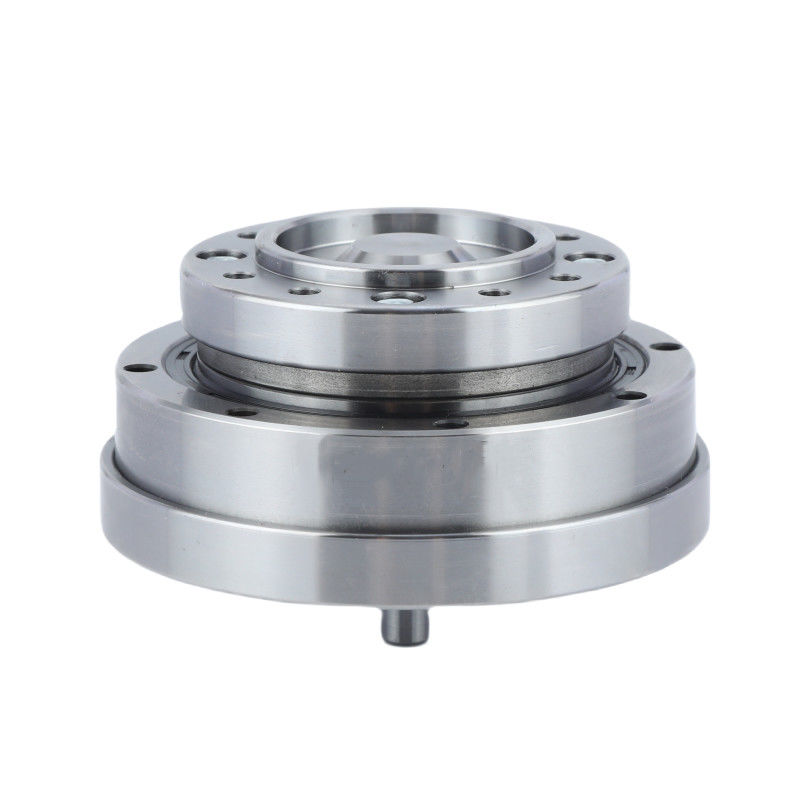

Generatore di cambio ad alta coppia aerospaziale a trasmissione armonica 1

Immagini dettagliate

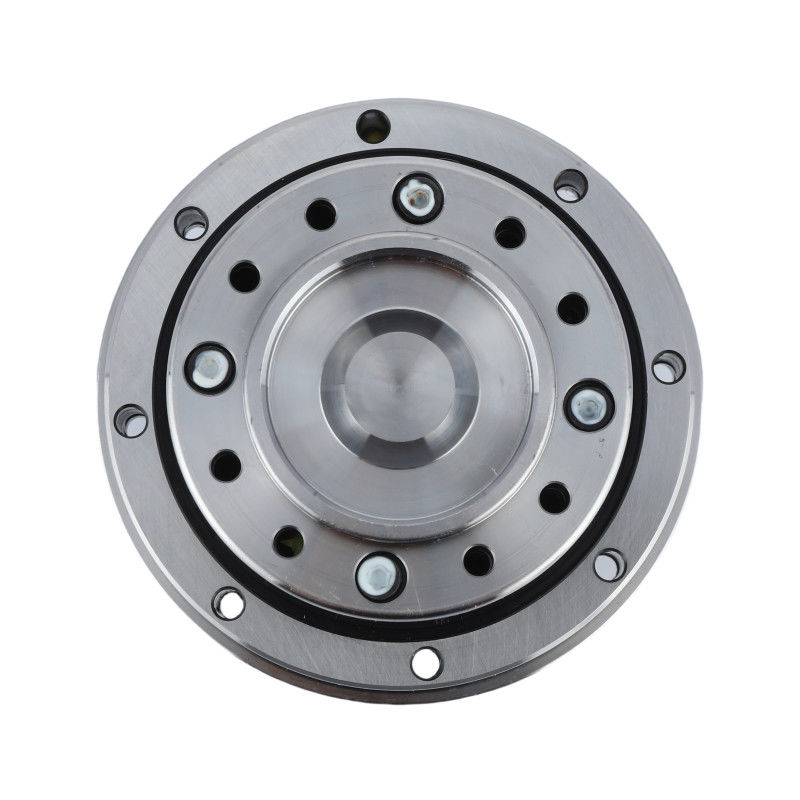

Generatore di cambio ad alta coppia aerospaziale a trasmissione armonica 3

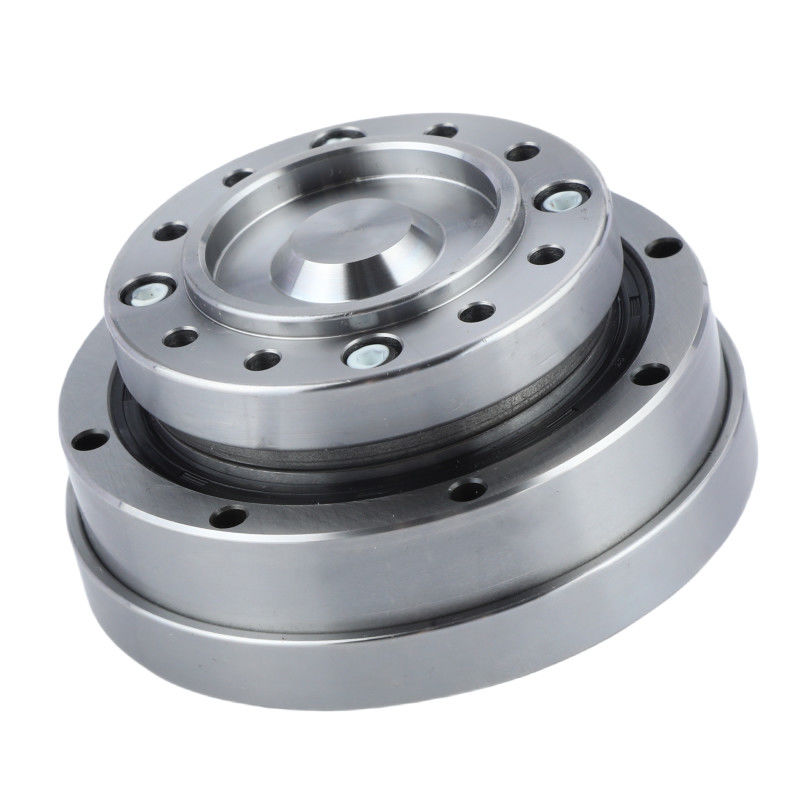

Generatore di cambio ad alta coppia aerospaziale a trasmissione armonica 4

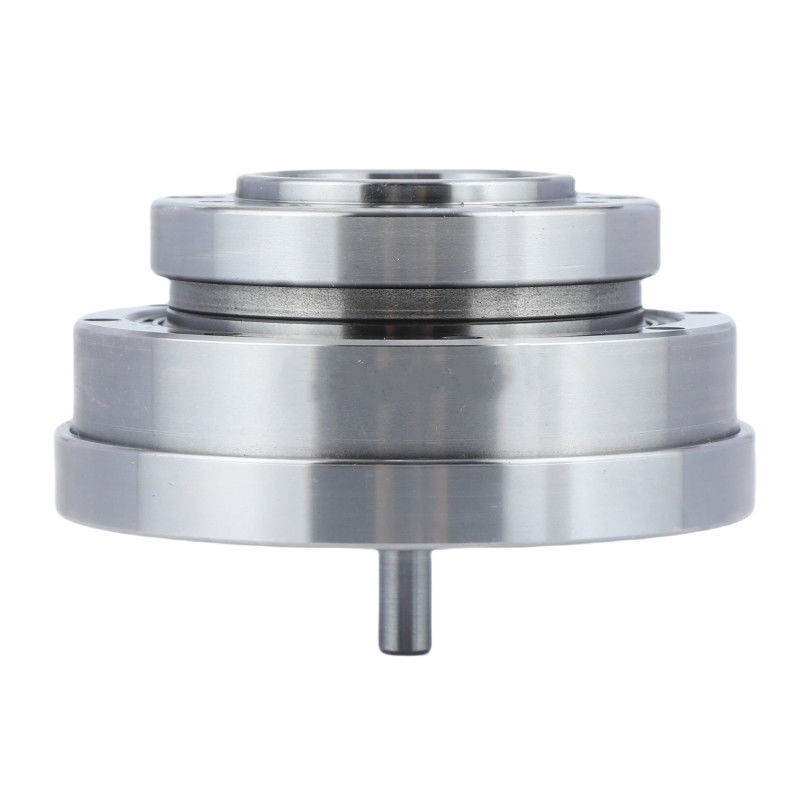

Generatore di cambio ad alta coppia aerospaziale a trasmissione armonica 5

Attributi chiave delle unità di ingranaggi armonici LHT - IV modello 14
Prodotto	Motore armonico modello 14
Componenti	Generatore d'onda, Flexspline, Spline circolare
Rapporto di riduzione	50:1, 80:1, 100:1, 120:1
Risposta negativa	Meno di 20 secondi d'arco
Velocità media di ingresso	8500 giri/min
Velocità di ingresso massima	3500 giri/min
La vita progettata	15000 ore
Modello	14
Peso	00,66 kg
Garanzia	1 anno

Applicazioni


Robot industriali	Dispositivi medici	Robot umnoidi

Aerospaziale	Sistemi di produzione	Sistema a semiconduttori
