Name: Grandi riduttori di onda di tensione a scatola armonica cava 7,2 kg
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-40-XX-U-III
Availability: InStock

Casa. > prodotti > Azionamento armonico >

Grandi riduttori di onda di tensione a scatola armonica cava 7,2 kg

Grande ingranaggio di riduzione armonica cavo

7.2 kg di riduttore armonico

7.2 kg di ingranaggi armonici

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

LHT-40-XX-U-III

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Prodotto:

Guida armonica modello 40

Componenti:

Generatore di onde, Flexspline, Spline circolare

Rapporto di riduzione:

50:1, 80:1, 100:1, 120:1

Risposta negativa:

≤ 20 sec. di arco

Velocità massima di ingresso:

4000 giri/min

Velocità media di ingresso:

3000 giri/min

La vita progettata:

15000 ore

Peso:

7.2 kg

Applicazione:

Robotica, aerospaziale, attrezzature mediche, automazione industriale, nuova industria energetica

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Grandi ingranaggi armonici cavi LHT - Serie III

Descrizione del prodotto

L'ingranaggio a onde di deformazione (noto anche come ingranaggio armonico) è un tipo di sistema di ingranaggi meccanici che utilizza uno spline flessibile con denti esterni,che è deformata da un tappo ellittico rotante per agganciarsi ai denti interni di un ingranaggio esterno.

Trasmissioni per onde di deformazioneutilizza un principio di funzionamento unico basato sulla meccanica elastica dei metalli.I maggiori vantaggi sono le caratteristiche di resistenza zero e il risparmio di peso e spazio rispetto ad altri ingranaggi, poiché il nostro meccanismo di ingranaggio è costituito da sole tre parti di base:Generatore di onde,Flexspline- eSpline circolare.

Il riduttore di onda di deformazione è costituito da tre componenti principali

Generatore d'onde: una camma ellittica che si inserisce all'interno di uno spline cilindrico flessibile (Flexspline).
Flexspline: componente cilindrico flessibile con denti esterni che corrispondono ai denti interni della spline circolare.
Slinea circolare: Anello rigido con denti interni che si uniscono alla splinea flessibile.

Specificità

Modello		40
Rapporto di riduzione		50	80	100	120
Torsione nominale a 2000 r/min di ingresso	Nm	178	268	345	382
Torsione nominale a 2000 r/min di ingresso	kgfm	18	27	35	39
Torsione massima ammissibile all'avvio e all'arresto	Nm	523	675	738	802
Torsione massima ammissibile all'avvio e all'arresto	kgfm	53	69	75	82
Valore massimo ammissibile per la coppia media di carico	Nm	255	369	484	586
Valore massimo ammissibile per la coppia media di carico	kgfm	26	38	49	60
Torsione momentanea massima ammissibile	Nm	892	1270	1400	1530
Torsione momentanea massima ammissibile	kgfm	91	130	143	156
Velocità di rotazione massima ammissibile di ingresso (Grease)	r/min	4000
Velocità di rotazione media di ingresso ammissibile (grease)	r/min	3000
Risposta negativa	Arc Sec	≤ 20
Peso	Kg	7.2
Vita del progetto	Orario	15000

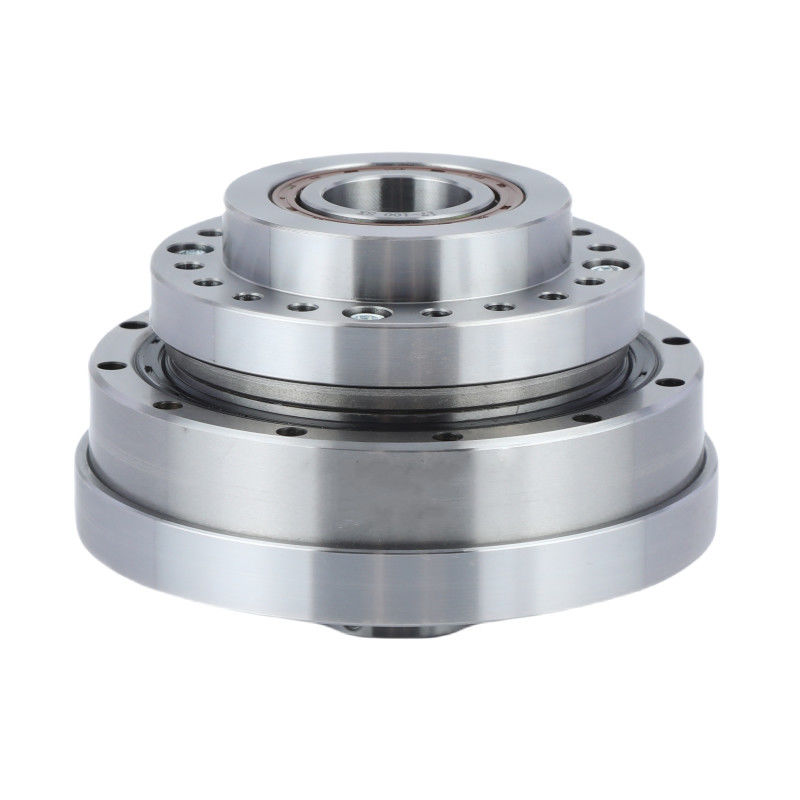

Grandi riduttori di onda di tensione a scatola armonica cava 7,2 kg 1

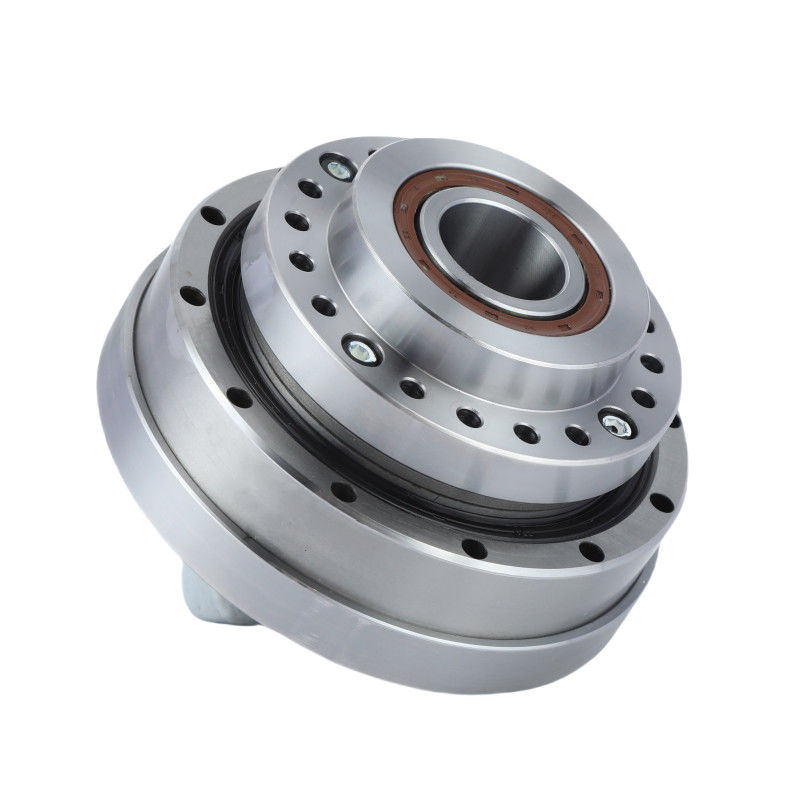

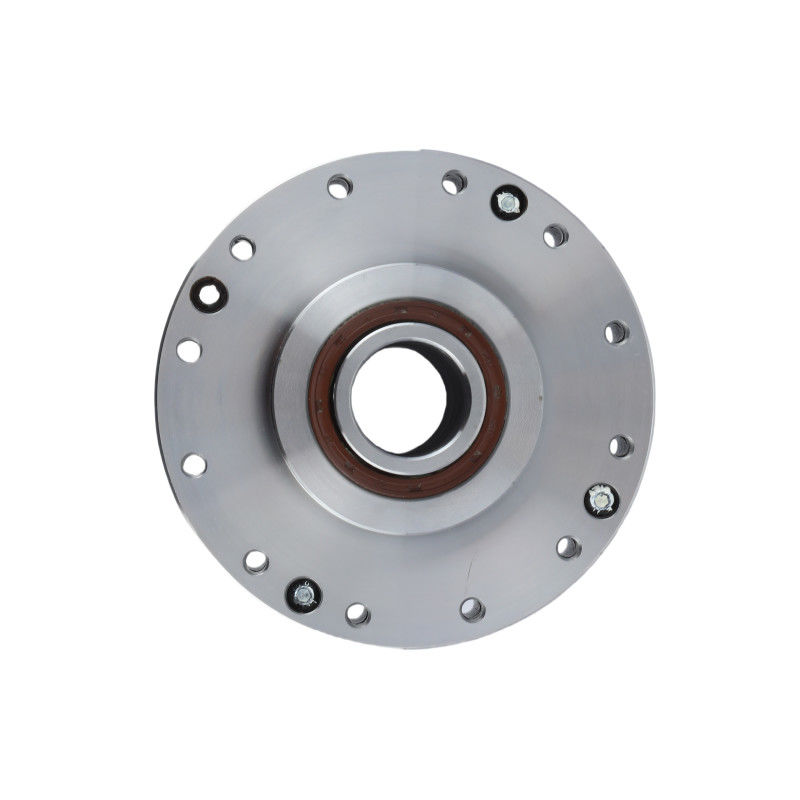

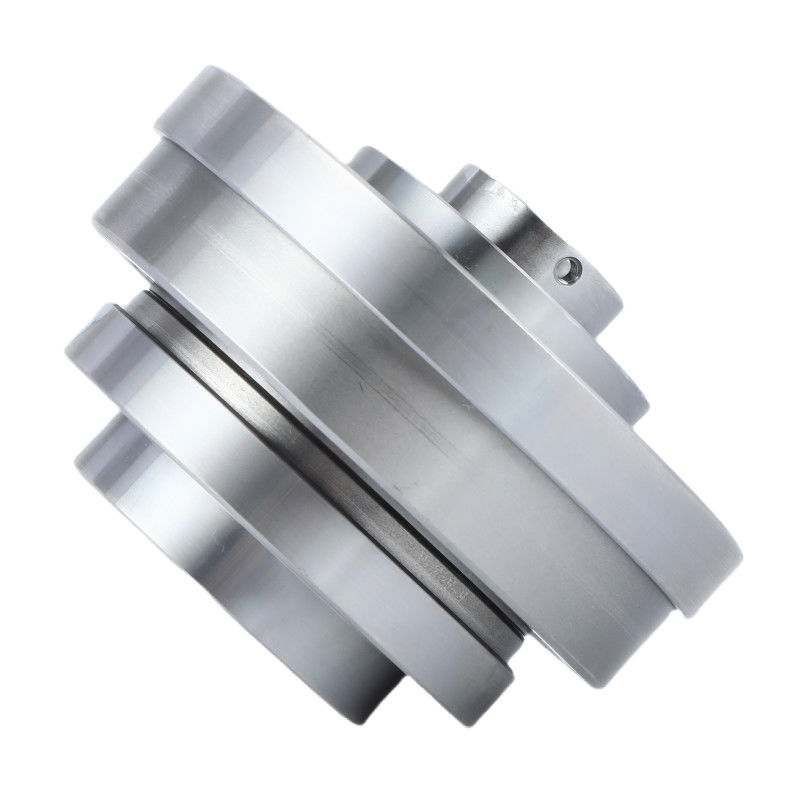

Immagini dettagliate

	Attributi chiave delle unità di ingranaggi armonici LHT - III modello 40
	Prodotto	Modello 40 riduttore di onde di deformazione
	Componenti	Generatore d'onda, Flexspline, Spline circolare
	Rapporto di riduzione	50:1, 80:1, 100:1, 120:1
	Risposta negativa	Meno di 20 secondi d'arco
	Velocità media di ingresso	4000 giri/min
	Velocità di ingresso massima	3500 giri/min
	La vita progettata	15000 ore
	Modello	40
	Peso	7.2 kg
	Garanzia	1 anno

Applicazioni


Robot industriale	Robot umanoide	Dispositivi medici	Sistema di produzione
