Name: Diminuzione dell'ondata di deformazione
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-32-XX-U-III
Availability: InStock

Casa. > prodotti > Azionamento armonico >

Diminuzione dell'ondata di deformazione

Cuscinetto di trazione armonica a bassa contraccolpazione

Cuscinetto di trasmissione armonico a onda di deformazione

Riduzione armonica degli ingranaggi Cuscinetto

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

LHT-32-XX-U-III

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Prodotto:

Reduttore armonico modello 32

Componenti:

Generatore di onde, Flexspline, Spline circolare

Rapporto di riduzione:

50:1, 80:1, 100:1, 120:1

Risposta negativa:

≤ 20 sec. di arco

Velocità massima di ingresso:

4800 r/min

Velocità media di ingresso:

3500 giri/min

La vita progettata:

15000 ore

Peso:

4.2 kg

Applicazione:

Robotica, aerospaziale, apparecchiature mediche, automazione industriale, ottica e fotonica

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Diminuzione delle onde di deformazione

Descrizione del prodotto

L'ingranaggio a onde di deformazione (noto anche come ingranaggio armonico) è un tipo di sistema di ingranaggi meccanici che utilizza uno spline flessibile con denti esterni,che è deformata da un tappo ellittico rotante per agganciarsi ai denti interni di un ingranaggio esterno.

L'ingranaggio a onde di deformazione è comunemente utilizzato in robotica e aerospaziale.

Gli azionamenti armonici sono costituiti da tre componenti principali

Generatore d'onde: una camma ellittica che si inserisce all'interno di uno spline cilindrico flessibile (Flexspline).
Flexspline: componente cilindrico flessibile con denti esterni che corrispondono ai denti interni della spline circolare.
Slinea circolare: Anello rigido con denti interni che si uniscono alla splinea flessibile.

Tabella dei parametri

Modello		32
Rapporto di riduzione		50	80	100	120
Torsione nominale a 2000 r/min di ingresso	Nm	99	153	178	178
Torsione nominale a 2000 r/min di ingresso	kgfm	10	16	18	18
Torsione massima ammissibile all'avvio e all'arresto	Nm	281	395	433	459
Torsione massima ammissibile all'avvio e all'arresto	kgfm	29	40	44	47
Valore massimo ammissibile per la coppia media di carico	Nm	140	217	281	281
Valore massimo ammissibile per la coppia media di carico	kgfm	14	22	29	29
Torsione momentanea massima ammissibile	Nm	497	738	841	892
Torsione momentanea massima ammissibile	kgfm	51	75	86	91
Velocità di rotazione massima di ingresso ammissibile (Grease)	r/min	4800
Velocità di rotazione media di ingresso ammissibile (Grease)	r/min	3500
Risposta negativa	Arc Sec	≤ 20
Peso	Kg	4.2
Vita del progetto	Orario	15000

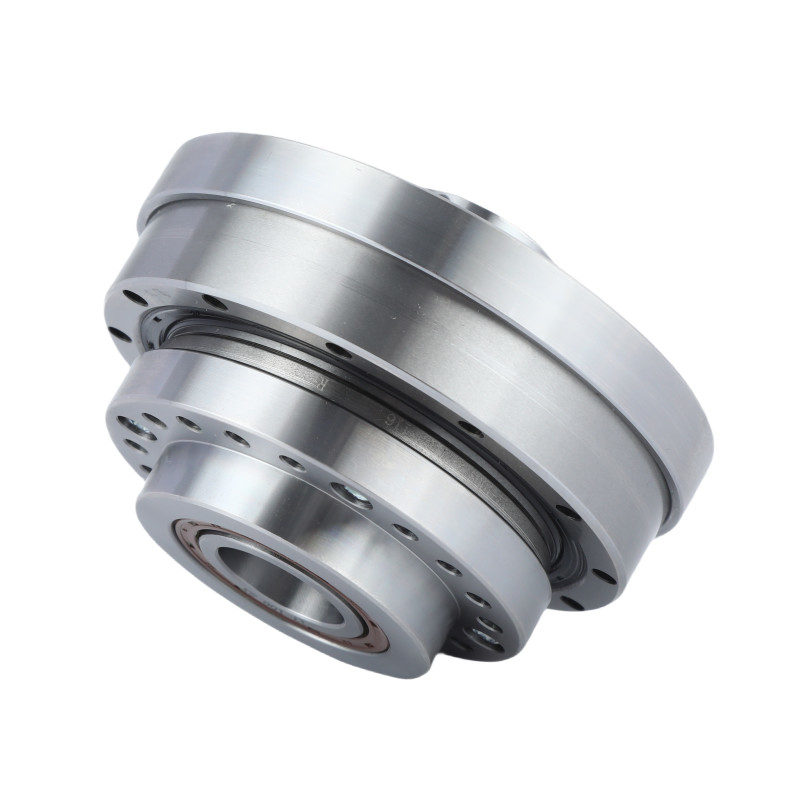

Diminuzione dell'ondata di deformazione 1

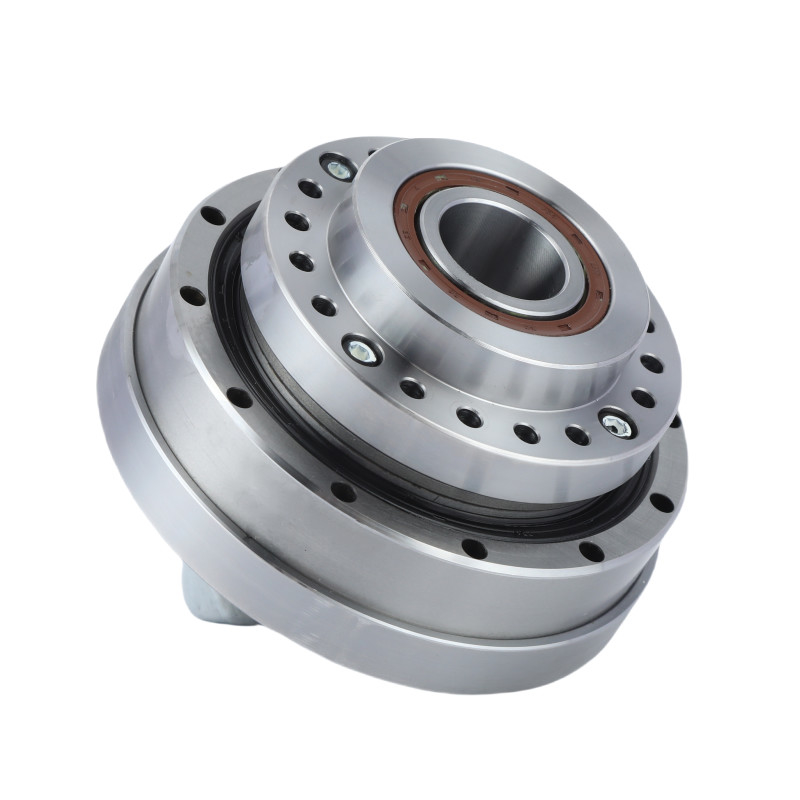

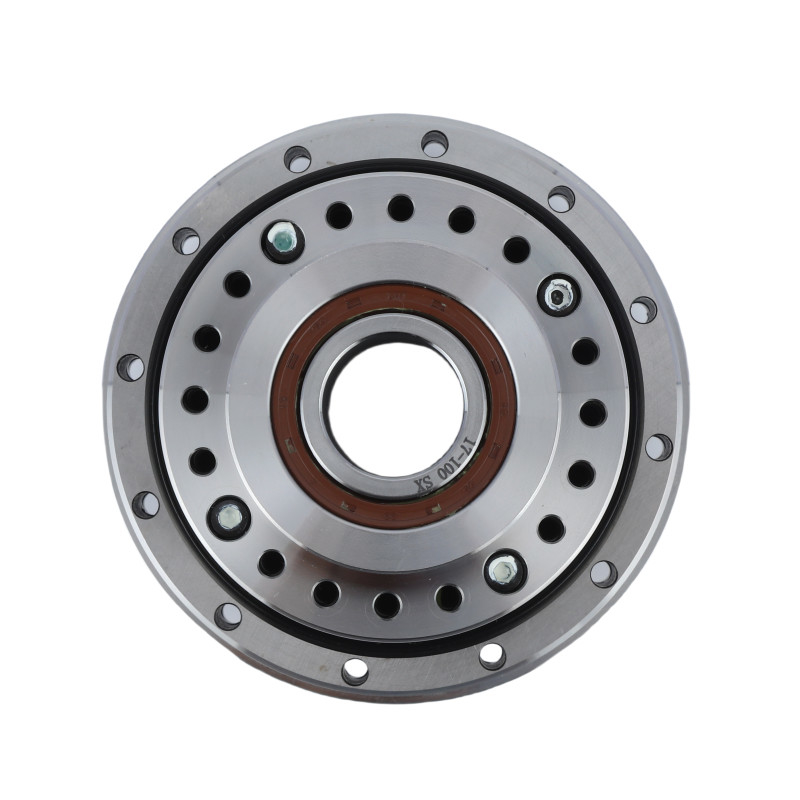

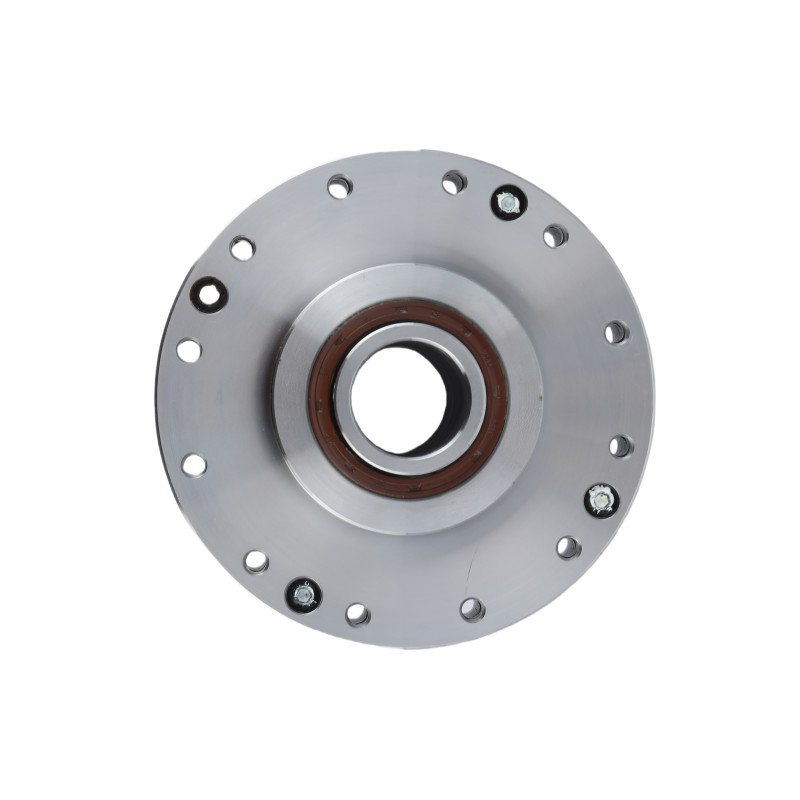

Immagini dettagliate

	Attributi chiave delle unità di ingranaggi armonici LHT - III modello 32
	Prodotto	Modello 32 riduttore di onde di deformazione
	Componenti	Generatore d'onda, Flexspline, Spline circolare
	Rapporto di riduzione	50:1, 80:1, 100:1, 120:1
	Risposta negativa	Meno di 20 secondi d'arco
	Velocità media di ingresso	4800 giri/min
	Velocità di ingresso massima	3500 giri/min
	La vita progettata	15000 ore
	Modello	32
	Peso	4.2 kg
	Garanzia	1 anno

Applicazioni


Robot industriali	Dispositivi medici	Sistemi di produzione
