Luogo di origine:
Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
LHT-25-XX-U-III
Diminuzione delle onde di sollecitazione a bassa reazione
Descrizione del prodotto
Una trazione armonica è senza reazioni avverse con un elevato rapporto di riduzione della velocità per progettazione.
Gli azionamenti armonici sono parte integrante di applicazioni che richiedono un'elevata precisione, una grande coppia e un design compatto.Il loro principio di funzionamento unico e i loro vantaggi li rendono adatti a una vasta gamma di industrie, dalla robotica e dall'aerospaziale ai dispositivi medici e all'automazione industriale.I propulsori armonici contribuiscono in modo significativo alle prestazioni e all'efficienza dei moderni sistemi tecnologici.
|
Operazione Quando il generatore d'onde ruota, deforma lo spline flessibile, facendo sì che i suoi denti esterni si collegino con i denti interni dello spline circolare in due punti opposti. Mentre il generatore di onde continua a ruotare, i punti di coinvolgimento si muovono intorno alla circonferenza, causando la rotazione della linea flessiva. Lo spline flessibile ha meno denti dello spline circolare.Quindi una rotazione completa del generatore d'onda dà come risultato la rotazione della linea flessiva per la differenza nel numero di denti tra le due linee., raggiungendo un elevato tasso di riduzione. |
Specificità
| Modello | 25 | |||||
| Rapporto di riduzione | 50 | 80 | 100 | 120 | ||
| Torsione nominale a 2000 r/min di ingresso | Nm | 51 | 82 | 87 | 87 | |
| kgfm | 5.2 | 8.4 | 8.9 | 8.9 | ||
| Torsione massima ammissibile all'avvio e all'arresto | Nm | 127 | 178 | 204 | 217 | |
| kgfm | 13 | 18 | 21 | 22 | ||
| Valore massimo ammissibile per la coppia media di carico | Nm | 72 | 113 | 140 | 140 | |
| kgfm | 7.3 | 12 | 14 | 14 | ||
| Torsione momentanea massima ammissibile | Nm | 242 | 332 | 369 | 395 | |
| kgfm | 25 | 34 | 38 | 40 | ||
| Velocità di rotazione massima di ingresso ammissibile (Grease) |
r/min | 5600 | ||||
| Velocità di rotazione media di ingresso ammissibile (Grease) |
r/min | 3500 | ||||
| Risposta negativa | Arc Sec | ≤ 20 | ||||
| Peso | Kg | 2.02 | ||||
| Vita del progetto | Orario | 15000 | ||||

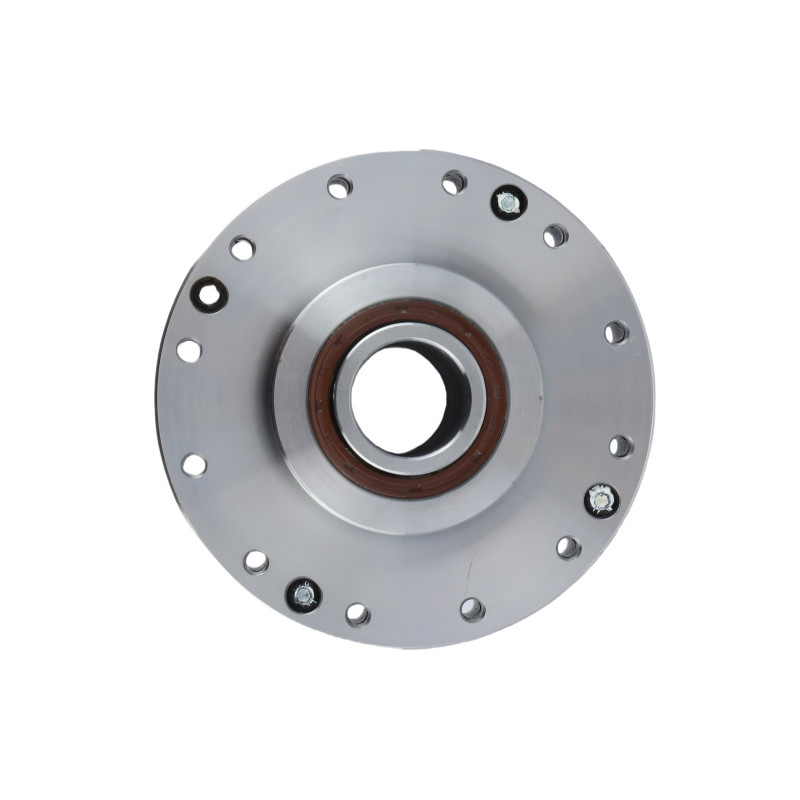

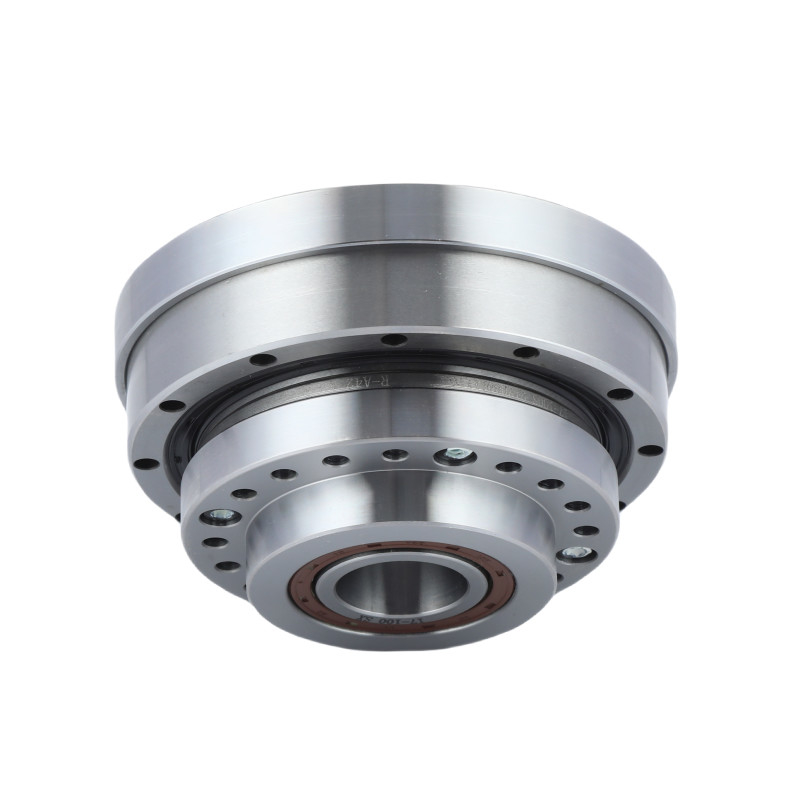

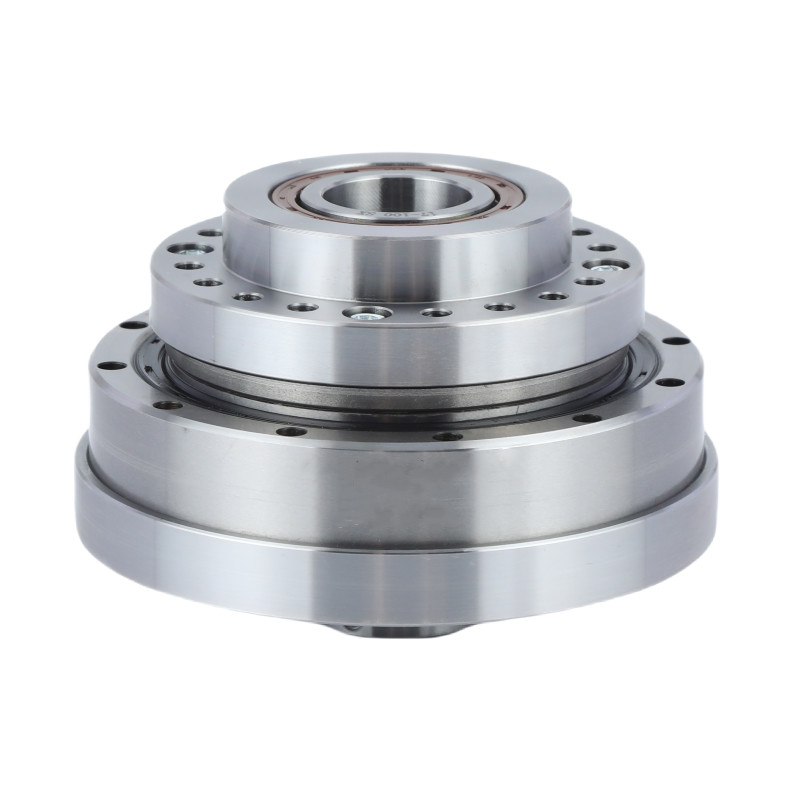

Immagini dettagliate
|
Attributi chiave delle unità di ingranaggi armonici LHT - III modello 25 | |||
| Prodotto | Modello 25 riduttore di onde di deformazione | |||
|
Componenti
|
Generatore d'onda, Flexspline, Spline circolare | |||
|
Rapporto di riduzione
|
50:1, 80:1, 100:1, 120:1 | |||
|
Risposta negativa
|
Meno di 20 secondi d'arco | |||
|
Velocità media di ingresso
|
5600 giri/min | |||
|
Velocità di ingresso massima
|
3500 giri/min | |||
|
La vita progettata
|
15000 ore | |||
|
Modello
|
25 | |||
|
Peso
|
1.32 kg | |||
| Garanzia | 1 anno | |||
Applicazioni
|
|
|
| Robot industriali | Robot umnoidi | Macchine CNC |
