Name: Generatore di onde per robot umanoidi
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-20-XX-U-III
Availability: InStock

Casa. > prodotti > Azionamento armonico >

Generatore di onde per robot umanoidi

Riduttore di velocità armonico ODM

Robot umanoide riduttore di velocità armonico

Generatore di onde di trasmissione armonica ODM

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

LHT-20-XX-U-III

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Prodotto:

Reduttore armonico modello 20

Componenti:

Generatore di onde, Flexspline, Spline circolare

Rapporto di riduzione:

50:1, 80:1, 100:1

Risposta negativa:

≤ 20 sec. di arco

Velocità massima di ingresso:

6500 giri/min

Velocità media di ingresso:

3500 giri/min

La vita progettata:

15000 ore

Peso:

1.32kg

Applicazione:

Robotica, aerospaziale, attrezzature mediche

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

LHT - Serie III Reduttore di onde di deformazione Ingranaggi armonici

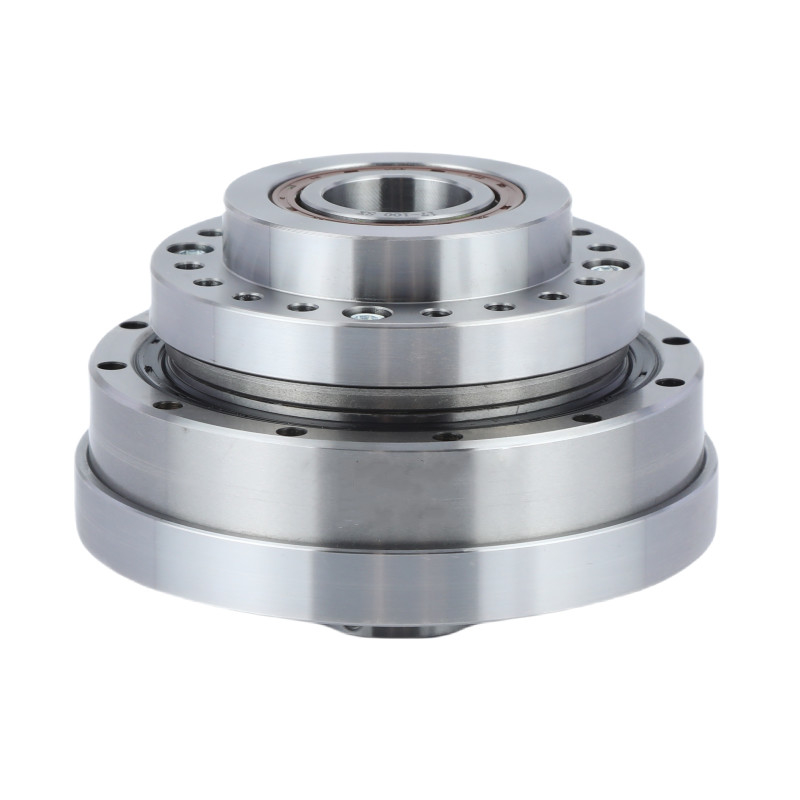

Generatore di onde per robot umanoidi 0

Descrizione del prodotto

Una trazione armonica è senza reazioni avverse con un elevato rapporto di riduzione della velocità per progettazione.

L'albero di base ruota il generatore di onde di deformazione, che è ellittico con cuscinetti intorno alla circonferenza.

Con principi operativi e costruzione che massimizzano la coppia di uscita e minimizzano dimensioni e peso,

Gli ingranaggi armonici offrono vantaggi quali elevati tassi di riduzione in una singola fase, zero reazione e elevata precisione che non possono essere eguagliati dai treni di ingranaggi convenzionali.

Caratteristiche

1. Alta precisione e ripetibilità: essenziale per applicazioni che richiedono un posizionamento e un controllo esatti.

2. Dimensioni compatte: risparmia spazio, consentendo disegni più compatti e leggeri.

3. Rapporto tra coppia e peso elevato: fornisce una forte coppia di uscita senza peso significativo.

4. Basso usura e lunga durata: grazie al contatto di rotolamento dei denti, che riduce al minimo l'usura e prolunga la durata dell'unità.

5- Funzionamento liscio: fornisce un movimento liscio e costante, ideale per compiti delicati.

Specificità

Modello		20
Rapporto di riduzione		50	80	100
Torsione nominale a 2000 r/min di ingresso	Nm	17	24	28
Torsione massima ammissibile all'avvio e all'arresto	Nm	39	51	57
Valore massimo ammissibile per la coppia media di carico	Nm	24	33	34
Torsione momentanea massima ammissibile	Nm	69	89	95
Velocità di rotazione massima di ingresso ammissibile	r/min	6500
Velocità di rotazione media di ingresso ammissibile	r/min	3500
Risposta negativa	Arc Sec	≤ 20
Peso	Kg	1.32
Vita del progetto	Orario	9000	10000	10000

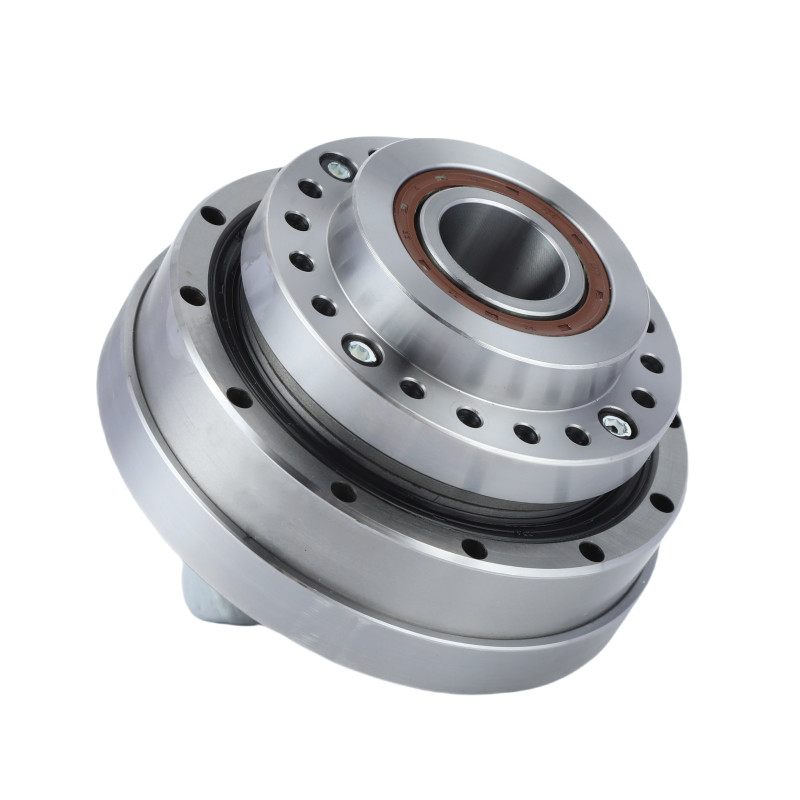

Generatore di onde per robot umanoidi 2

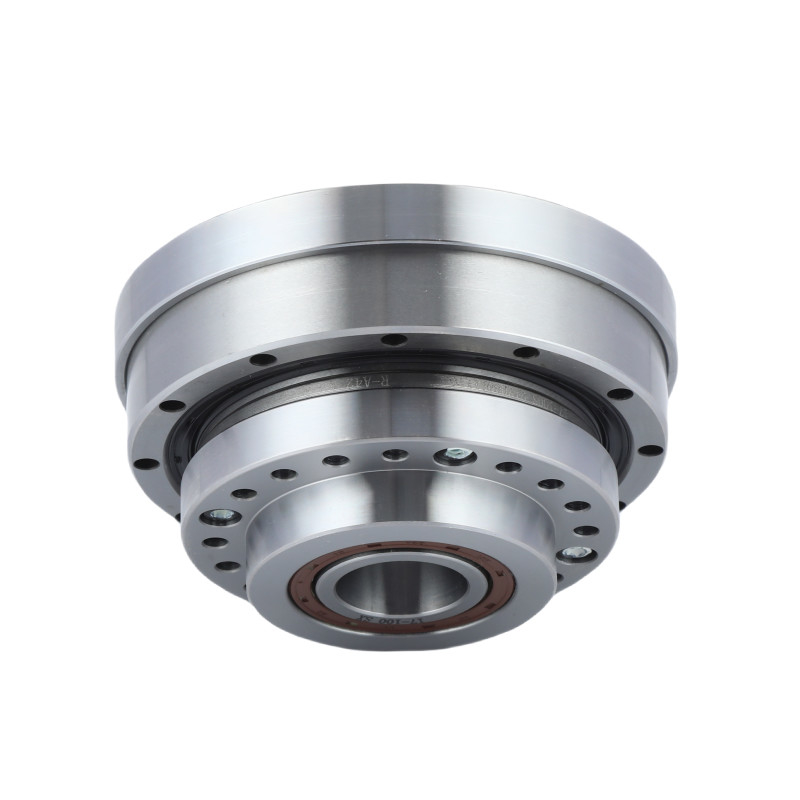

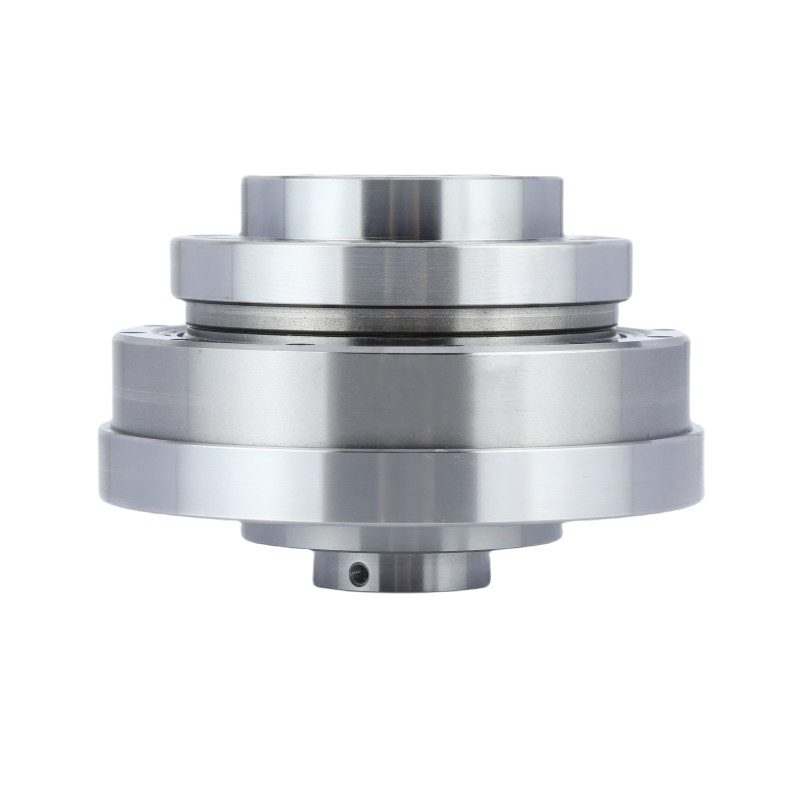

Immagini dettagliate

	Attributi chiave delle unità di ingranaggi armonici LHT - III modello 20
	Prodotto	Motorizzazione armonica modello 20
	Componenti	Generatore d'onda, Flexspline, Spline circolare
	Rapporto di riduzione	50:1, 80:1, 100:1
	Risposta negativa	Meno di 20 secondi d'arco
	Velocità media di ingresso	6500 giri/min
	Velocità di ingresso massima	3500 giri/min
	La vita progettata	15000 ore
	Modello	20
	Peso	1.32 kg
	Garanzia	1 anno

Applicazioni


Macchine ottiche	Stampa 3D e produzione di carta	Sistemi di produzione
