Luogo di origine:
Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
LHT-40-XX-U-I
Fattore di cambio a riduttore armonico leggero
Descrizione del prodotto
L'ingranaggio a onde di deformazione (noto anche come ingranaggio di trasmissione armonico) è un tipo di sistema di ingranaggi meccanici che utilizza uno spline flessibile con denti esterni,che è deformata da un tappo ellittico rotante per agganciarsi ai denti interni di un ingranaggio esterno. Cerchio esterno: spline circolare (fisso)
Il funzionamento di base dei riduttori a onda di sforzo/armonici dipende dall'interazione tra tre componenti primari: il generatore di onde, la linea flessibile e la linea circolare.Ognuno gioca un ruolo cruciale nella conversione della coppia di ingresso in un preciso movimento di uscita, che distinguono questi riduttori in termini di efficienza e di precisione.
I sistemi di trasmissione armonica sono utili per aumentare la coppia di uscita negli ingranaggi utilizzati nella fresatura, nella produzione e nelle macchine che utilizzano braccia robotiche.
Tabella dei parametri
| Modello | 40 | |||||
| Rapporto di riduzione | 50 | 80 | 100 | 120 | ||
| Torsione nominale a 2000 r/min di ingresso | Nm | 137 | 206 | 265 | 294 | |
| kgfm | 14 | 21 | 27 | 30 | ||
| Torsione massima ammissibile all'avvio e all'arresto | Nm | 402 | 519 | 568 | 617 | |
| kgfm | 41 | 53 | 58 | 63 | ||
| Valore massimo ammissibile per la coppia media di carico | Nm | 196 | 284 | 372 | 451 | |
| kgfm | 20 | 29 | 38 | 46 | ||
| Torsione momentanea massima ammissibile | Nm | 686 | 980 | 1080 | 1180 | |
| kgfm | 70 | 100 | 110 | 120 | ||
| Velocità di rotazione massima di ingresso ammissibile (Grease) |
r/min | 4000 | ||||
| Velocità di rotazione media di ingresso ammissibile (Grease) |
r/min | 3000 | ||||
| Risposta negativa | Arc Sec | ≤ 20 | ||||
| Peso | kg | 4.4 | ||||
| Vita del progetto | Orario | 10000 | 15000 | 15000 | 15000 | |

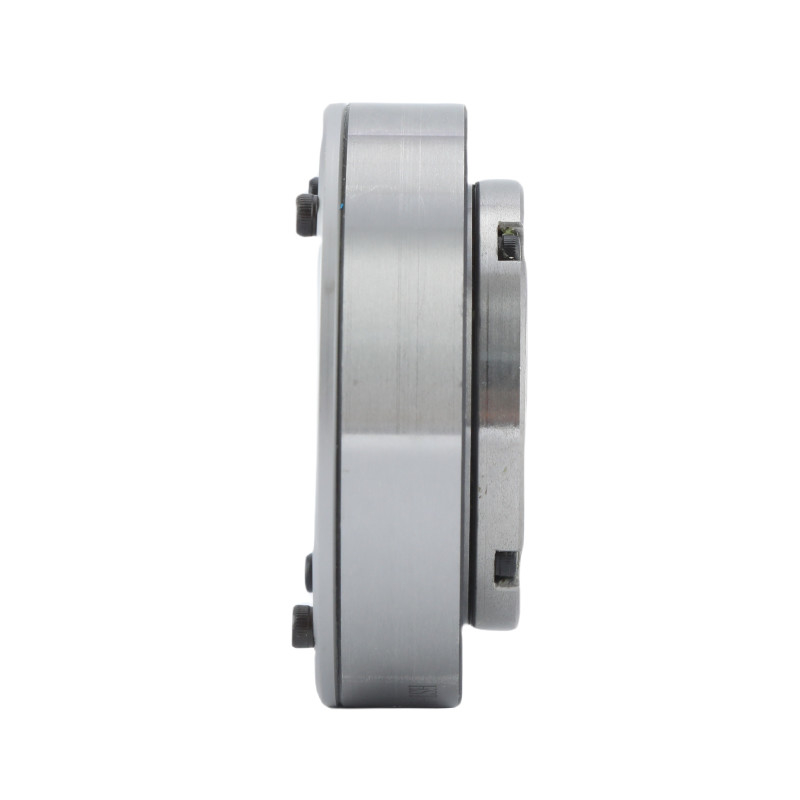

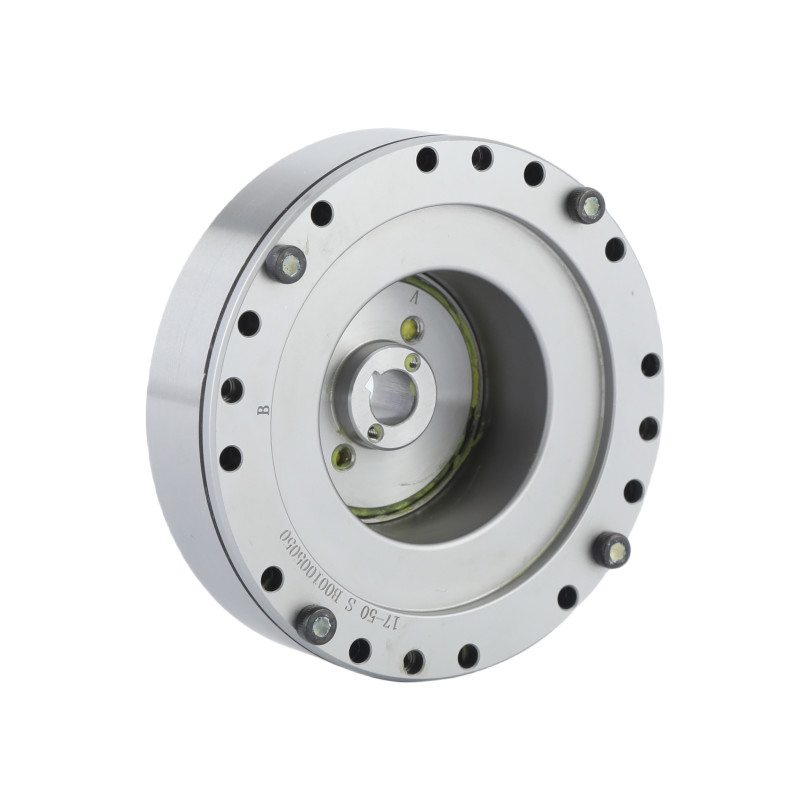

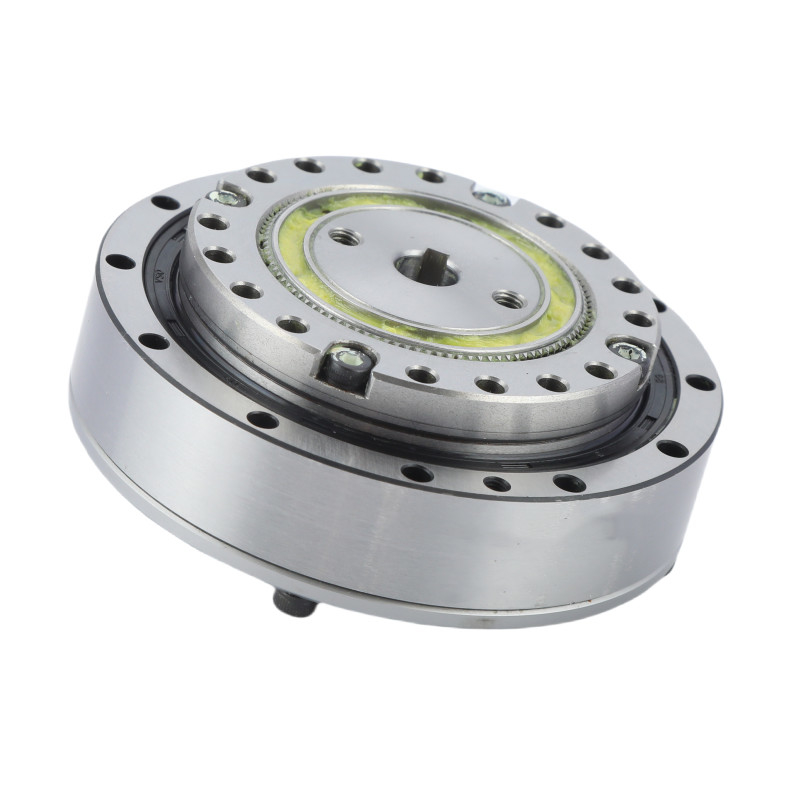

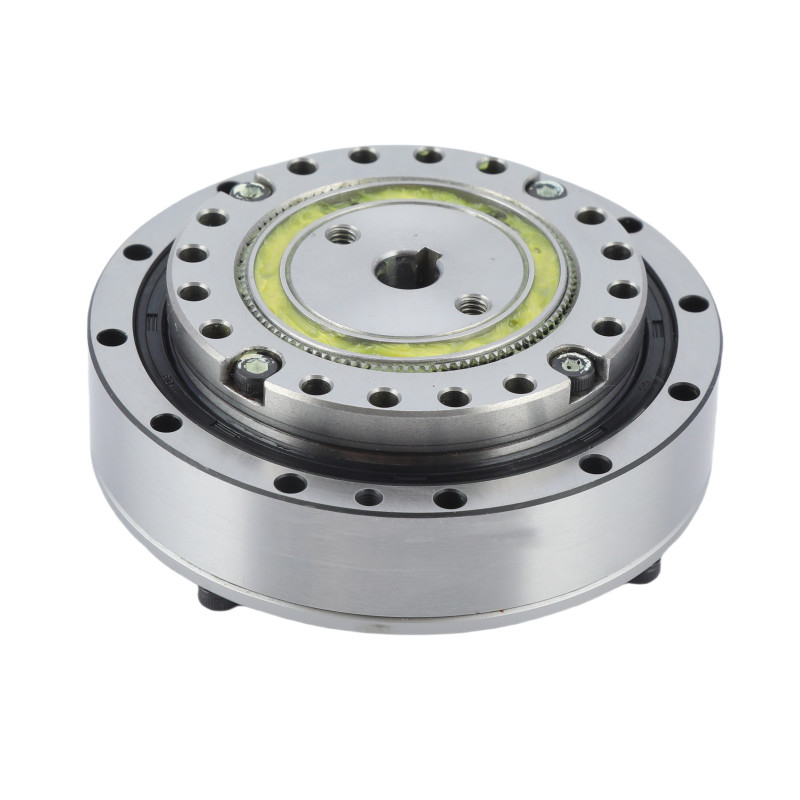

Immagini dettagliate
|
Attributi chiave delle unità di ingranaggi armonici LHT - I modello 40 | |||
| Prodotto | Motorizzazione armonica modello 40 | |||
|
Componenti
|
Generatore d'onda, Flexspline, Spline circolare | |||
|
Rapporto di riduzione
|
50:1, 80:1, 100:1, 120:1 | |||
|
Risposta negativa
|
Meno di 20 secondi d'arco | |||
|
Velocità media di ingresso
|
4000 giri/min | |||
|
Velocità di ingresso massima
|
3000 giri/min | |||
|
La vita progettata
|
15000 ore | |||
|
Modello
|
40 | |||
|
Peso
|
40,4 kg | |||
| Garanzia | 1 anno | |||
Applicazioni
|
|
|
| Robot umanoide | Macchine CNC | Sistemi di produzione |
