Luogo di origine:
Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
LHT-20-XX-U-I
|
Rapporti di alta velocità Rapporti raggiungibili: gli azionamenti armonici possono raggiungere rapporti di riduzione delle marce molto elevati in una singola fase, il che è difficile per altri tipi di marce. Risposta negativa zero Basso controvalore: gli azionamenti armonici offrono un controvalore estremamente basso fino a zero, migliorando la precisione e la ripetibilità del posizionamento, che è essenziale in applicazioni di precisione come la robotica e i macchinari CNC. Capacità di coppia elevata Trasmissione della coppia: nonostante le loro dimensioni compatte, gli azionamenti armonici possono trasmettere una coppia elevata. |
| Modello | 20 | ||||||
| Rapporto di riduzione | 50 | 80 | 100 | 120 | 160 | ||
| Torsione nominale a 2000 r/min di ingresso | Nm | 25 | 34 | 40 | 40 | 40 | |
| kgfm | 2.5 | 3.5 | 4.1 | 4.1 | 4.1 | ||
| Torsione massima ammissibile all'avvio e all'arresto | Nm | 56 | 74 | 82 | 87 | 92 | |
| kgfm | 5.7 | 7.5 | 8.4 | 8.9 | 9.4 | ||
| Valore massimo ammissibile per la coppia media di carico | Nm | 34 | 47 | 49 | 49 | 49 | |
| kgfm | 3.5 | 4.8 | 5 | 5 | 5 | ||
| Torsione momentanea massima ammissibile | Nm | 98 | 127 | 147 | 147 | 147 | |
| kgfm | 10 | 13 | 15 | 15 | 15 | ||
| Velocità di rotazione massima di ingresso ammissibile (Grease) |
r/min | 6500 | |||||
| Velocità di rotazione media di ingresso ammissibile (Grease) |
r/min | 3500 | |||||
| Risposta negativa | Arc Sec | ≤ 20 | |||||
| Peso | kg | 0.72 | |||||
| Vita del progetto | Orario | 10000 | 15000 | 15000 | 15000 | 15000 | |
|

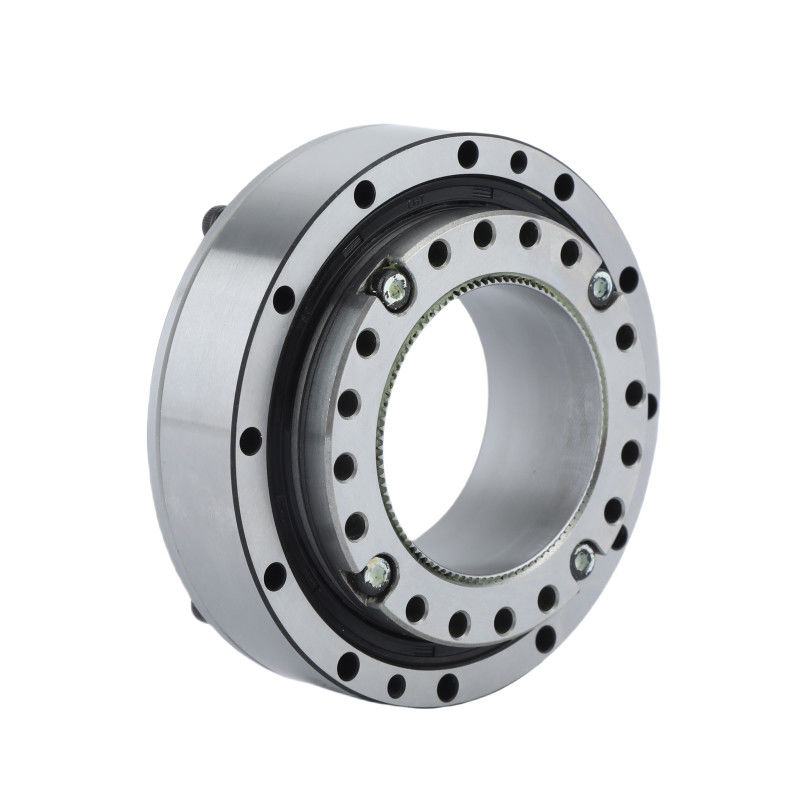

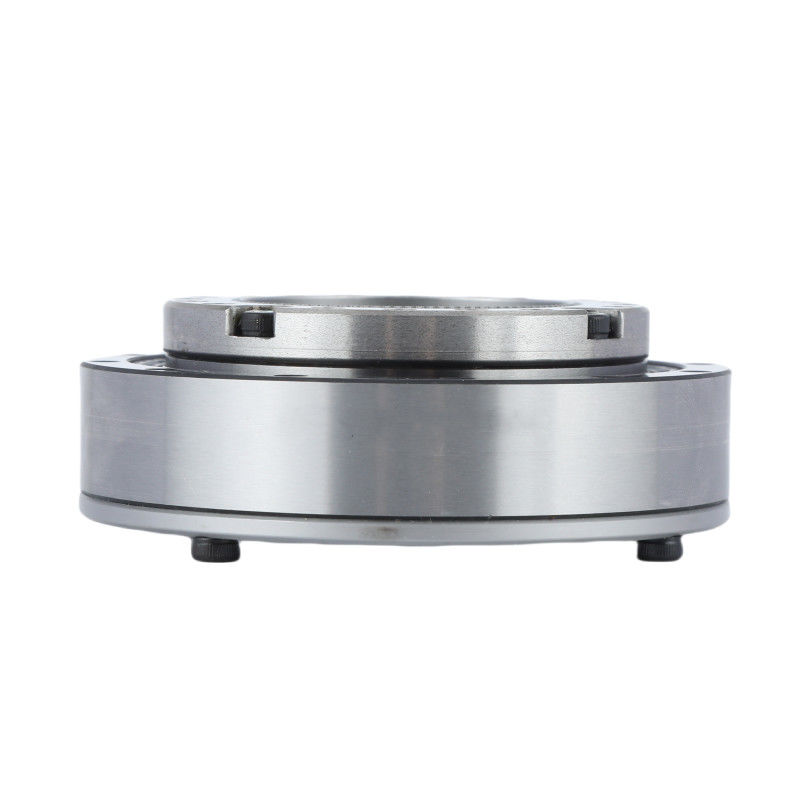

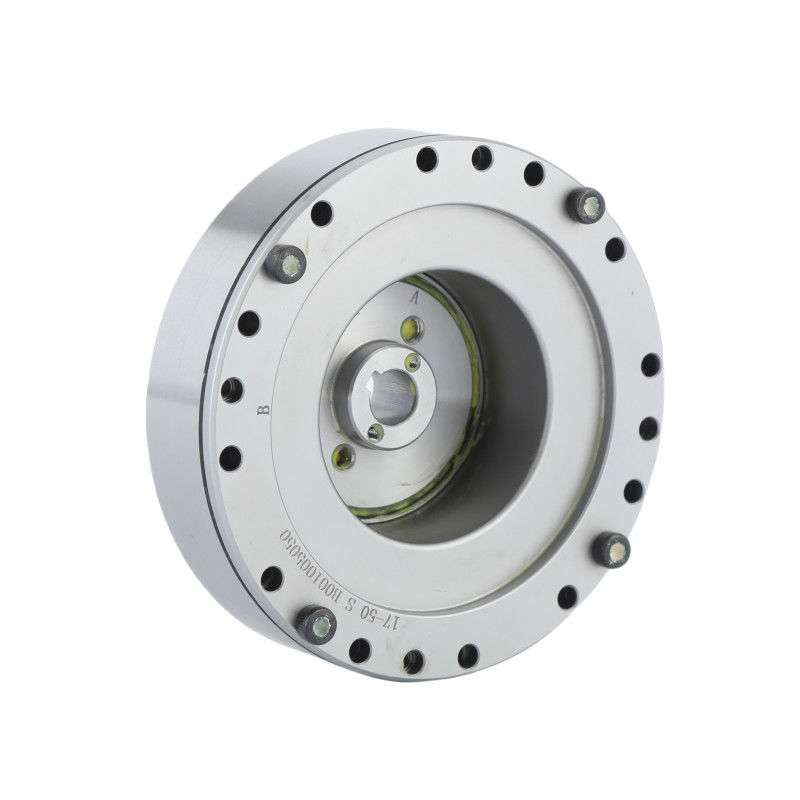

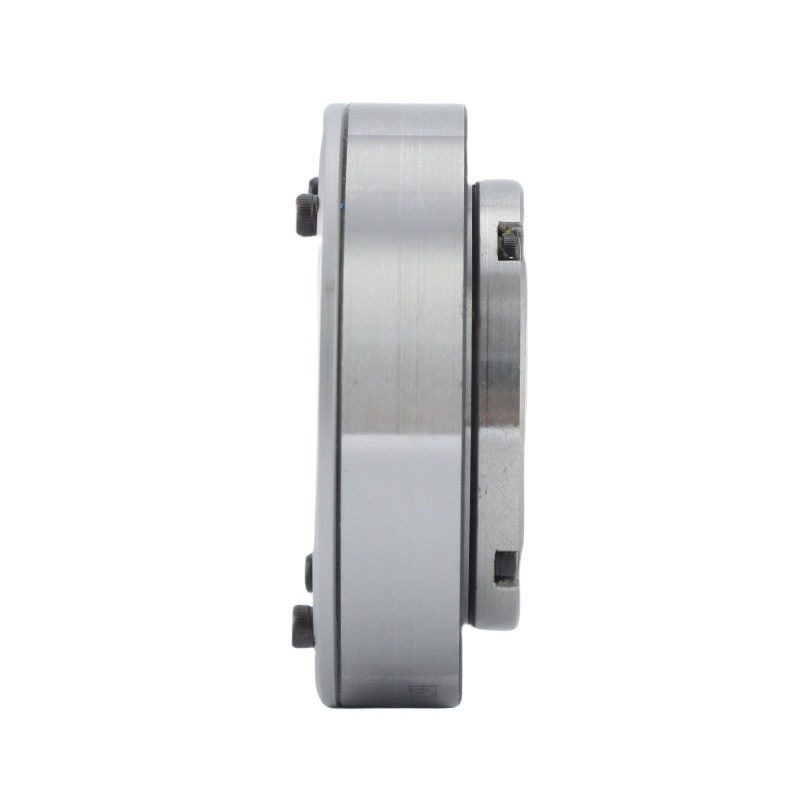

Attributi chiave delle unità di ingranaggi armonici LHT - I modello 20 | |||
| Prodotto | Motorizzazione armonica modello 20 | |||
|
Componenti
|
Generatore di onde, Flexspline, Spline circolare | |||
|
Rapporto di riduzione
|
50:1, 80:1, 100:1, 120:1 | |||
|
Risposta negativa
|
Meno di 20 secondi d'arco | |||
|
Velocità media di ingresso
|
6500 giri/min | |||
|
Velocità di ingresso massima
|
3500 giri/min | |||
|
La vita progettata
|
15000 ore | |||
|
Modello
|
20 | |||
|
Peso
|
00,72 kg | |||
| Garanzia | 1 anno | |||
