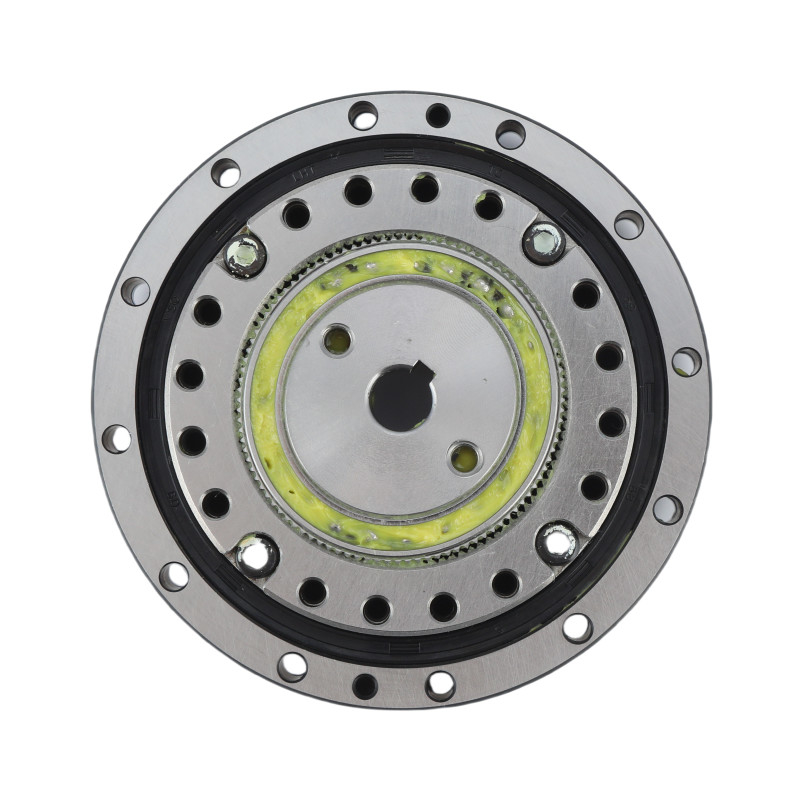

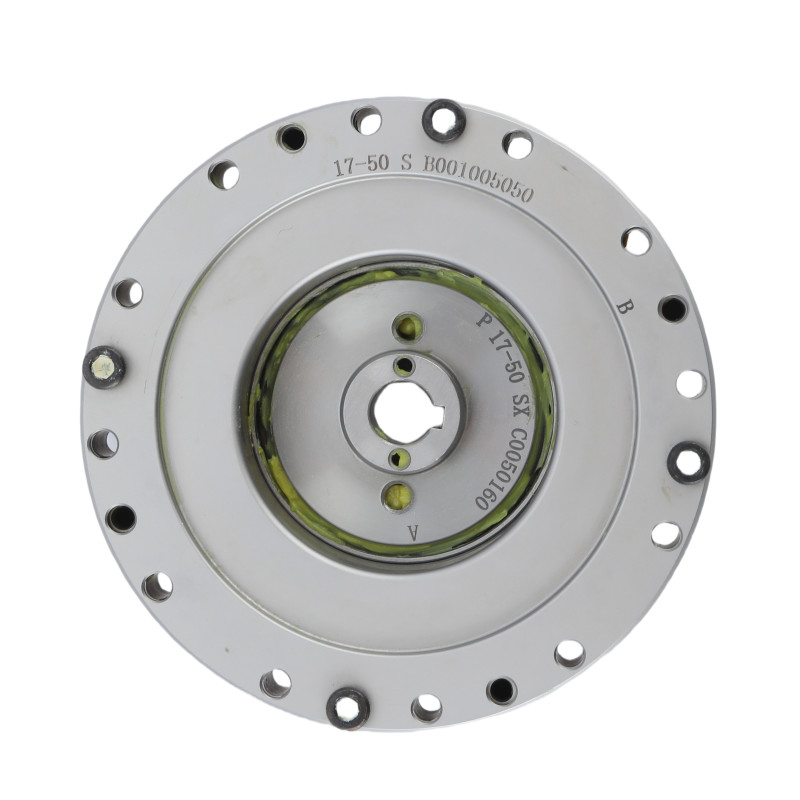

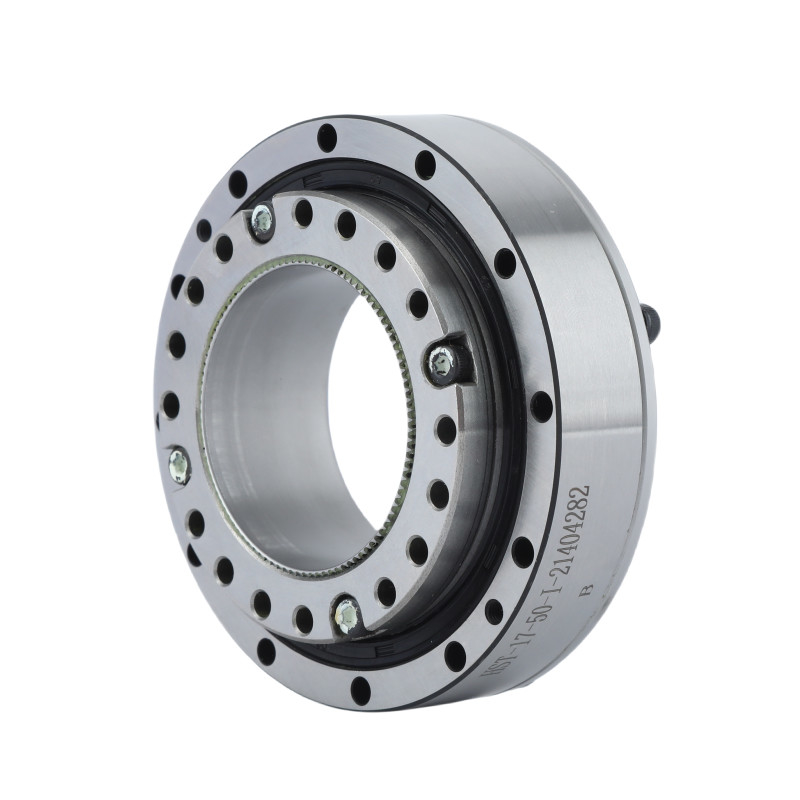

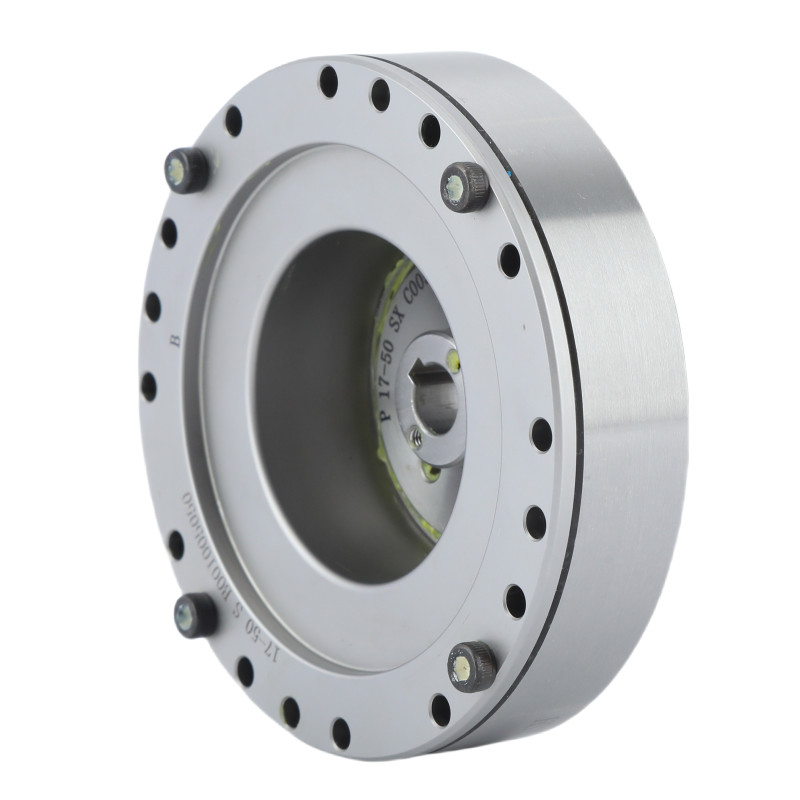

Name: Alta capacità di coppia LHT - Serie I Modello 14 Riduttore di onde di deformazione Ingranaggi armonici per robotica
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-14-XX-U-I
Availability: InStock

Casa. > prodotti > Azionamento armonico >

Alta capacità di coppia LHT - Serie I Modello 14 Riduttore di onde di deformazione Ingranaggi armonici per robotica

Robotica Ingranaggi armonici

Ingranaggi armonici ad alta capacità di coppia

Riduzione delle onde di sforzo Ingranaggi armonici

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

LHT-14-XX-U-I

Contattaci

Chiedi un preventivo

Alta capacità di coppia LHT - Serie I Modello 14 Riduttore di onde di deformazione Ingranaggi armonici per robotica

Dettagli del prodotto

Prodotto:

LHT - I Modello 14 Reduttore armonico

Componenti:

Generatore di onde, Flexspline, Spline circolare

Rapporto di riduzione:

50:1, 80:1, 100:1, 120:1

Risposta negativa:

≤ 20 sec. di arco

Velocità massima di ingresso:

8500 R/min

Velocità media di ingresso:

3500 giri/min

La vita progettata:

15000 ore

Peso:

0.4kg

Applicazione:

Robotica, aerospaziale, dispositivi medici, macchine CNC

Modo del collegamento:

Motorizzazione diretta

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Alta capacità di coppia LHT - Serie I Modello 14 Riduttore di onde di deformazione Ingranaggi armonici per robotica 0

Precisione e controllo

Il motore a trazione diretta fornisce un'elevata precisione e controllo senza la necessità di meccanismi di trasmissione aggiuntivi.Questo è rafforzato dalla capacità dell'azionamento armonico di fornire rapporti di velocità elevati con un minimo di reazione.

Progettazione compatta

L'integrazione di un azionamento armonico consente una soluzione molto compatta e leggera, che la rende ideale per applicazioni con vincoli di spazio e peso.

Efficienza

La combinazione riduce le perdite meccaniche, migliorando l'efficienza complessiva.

Versatilità delle applicazioni

Adatto a una vasta gamma di applicazioni, tra cui robotica, macchinari CNC, aerospaziale e dispositivi medici in cui la precisione e l'affidabilità sono fondamentali.

Modello		14
Rapporto di riduzione		50	80	100	120
Torsione nominale a 2000 r/min di ingresso	Nm	5.4	7.8	7.8	7.8
Torsione nominale a 2000 r/min di ingresso	kgfm	0.55	0.8	0.8	0.8
Torsione massima ammissibile all'avvio e all'arresto	Nm	18	23	28	28
Torsione massima ammissibile all'avvio e all'arresto	kgfm	1.8	2.4	2.9	2.9
Valore massimo ammissibile per la coppia media di carico	Nm	6.9	11	11	11
Valore massimo ammissibile per la coppia media di carico	kgfm	0.7	1.1	1.1	1.1
Torsione momentanea massima ammissibile	Nm	35	47	54	54
Torsione momentanea massima ammissibile	kgfm	3.6	4.8	5.5	5.5
Velocità di rotazione massima di ingresso ammissibile (Grease)	r/min	8500
Velocità di rotazione media di ingresso ammissibile (Grease)	r/min	3500
Risposta negativa	Arc Sec	≤ 20
Peso	kg	0.4
Vita del progetto	Orario	10000	15000	15000	15000

Alta capacità di coppia LHT - Serie I Modello 14 Riduttore di onde di deformazione Ingranaggi armonici per robotica 5

	Attributi chiave delle unità di ingranaggi armonici LHT-I modello 14
	Prodotto	Motore armonico modello 14
	Componenti	Generatore di onde, Flexspline, Spline circolare
	Rapporto di riduzione	50:1, 80:1, 100:1, 120:1
	Risposta negativa	Meno di 20 secondi d'arco
	Velocità media di ingresso	8500 giri/min
	Velocità di ingresso massima	3500 giri/min
	La vita progettata	15000 ore
	Modello	14
	Peso	00,4 kg
	Garanzia	1 anno
