Name: Dispositivi di trasformazione per l'automazione industriale
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-17-XX-U-III
Availability: InStock

Casa. > prodotti > Azionamento armonico >

Dispositivi di trasformazione per l'automazione industriale

Apparecchi industriali per le onde di sforzo

Attrezzature per le onde di sforzo automatiche

Cavi di trasmissione per onde di deformazione automatiche

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

LHT-17-XX-U-III

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Prodotto:

Modello 17 Reduttore armonico

Componenti:

Generatore di onde, Flexspline, Spline circolare

Rapporto di riduzione:

50:1, 80:1, 100:1, 120:1

Risposta negativa:

≤ 20 sec. di arco

Velocità massima di ingresso:

7300 giri/min

Velocità media di ingresso:

3500 giri/min

La vita progettata:

15000 ore

Peso:

00,99 kg

Applicazione:

Robotica, aerospaziale, attrezzature mediche

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Azionamento armonico ad alta precisione

Dispositivi di trasformazione per l'automazione industriale 0

Alta precisione

Zero Backlash: gli azionamenti armonici sono noti per la loro reazione quasi zero, il che significa un gioco minimo tra i denti di maglia.
Alta precisione di posizionamento: la progettazione consente un posizionamento molto preciso, essenziale nelle applicazioni che richiedono movimenti precisi.

Capacità di coppia elevata

Compatto e leggero: nonostante le loro piccole dimensioni, gli azionamenti armonici possono trasmettere una grande quantità di coppia, rendendoli efficienti per l'uso in applicazioni con spazio limitato.
Densità di coppia: offrono un elevato rapporto coppia/peso, che è vantaggioso per le applicazioni robotiche e aerospaziali.

Tabella dei parametri nominali

Modello		17
Rapporto di riduzione		50	80	100	120
Torsione nominale a 2000 r/min di ingresso	Nm	16	22	24	24
Torsione nominale a 2000 r/min di ingresso	kgfm	1.6	2.2	2.4	2.4
Torsione massima ammissibile all'avvio e all'arresto	Nm	34	43	54	54
Torsione massima ammissibile all'avvio e all'arresto	kgfm	3.5	4.4	5.5	5.5
Valore massimo ammissibile per la coppia media di carico	Nm	26	27	39	39
Valore massimo ammissibile per la coppia media di carico	kgfm	2.6	2.7	4	4
Torsione momentanea massima ammissibile	Nm	70	87	110	86
Torsione momentanea massima ammissibile	kgfm	7.1	8.9	11	8.8
Velocità di rotazione massima di ingresso ammissibile (Grease)	r/min	7300
Velocità di rotazione media di ingresso ammissibile (Grease)	r/min	3500
Risposta negativa	Arc Sec	≤ 20
Peso	kg	0.99
Vita del progetto	Orario	10000	15000	15000	15000

Dispositivi di trasformazione per l'automazione industriale 2

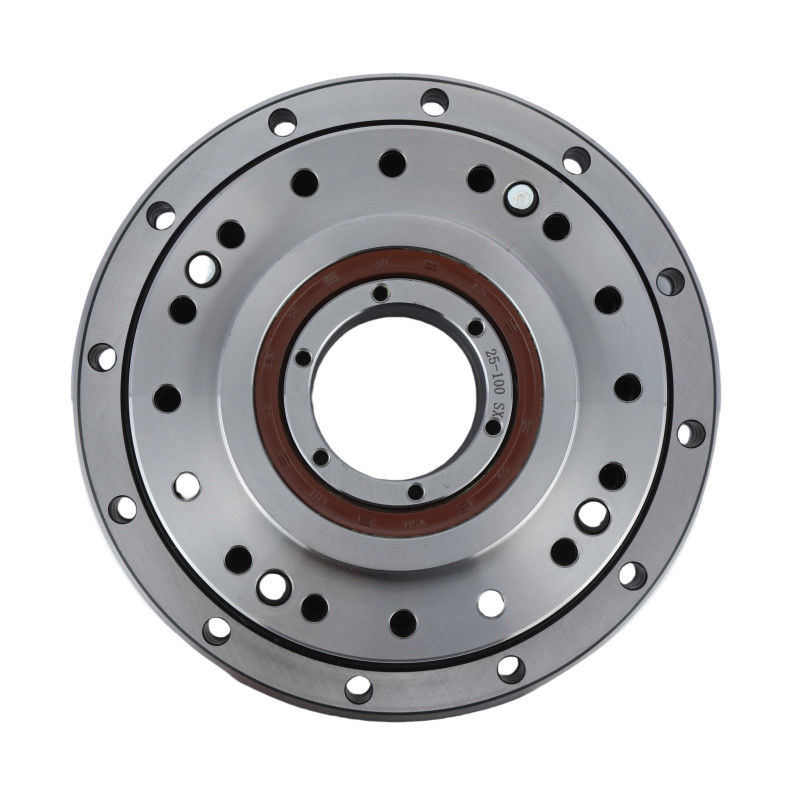

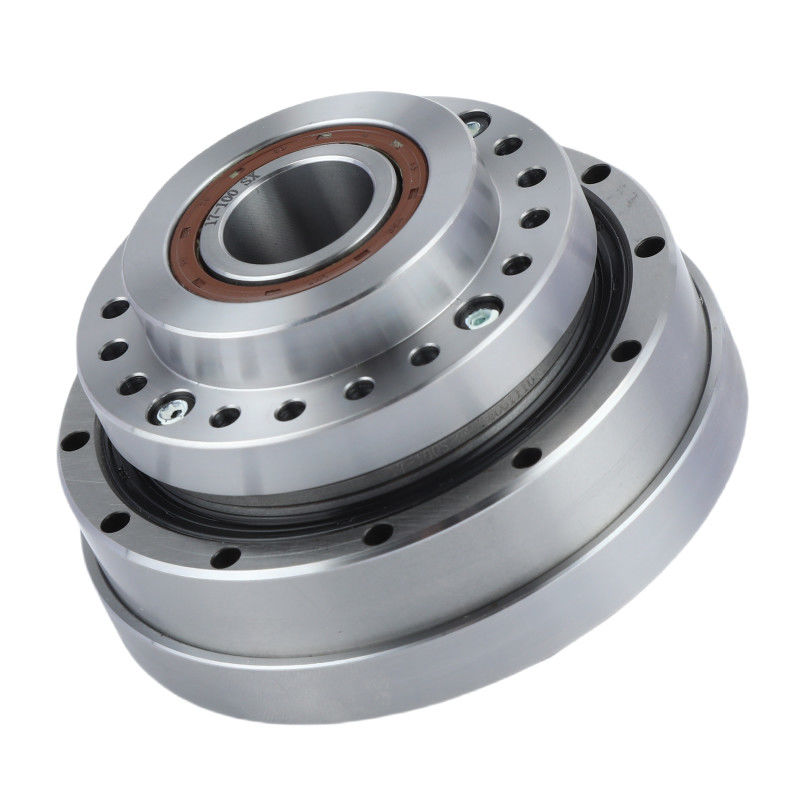

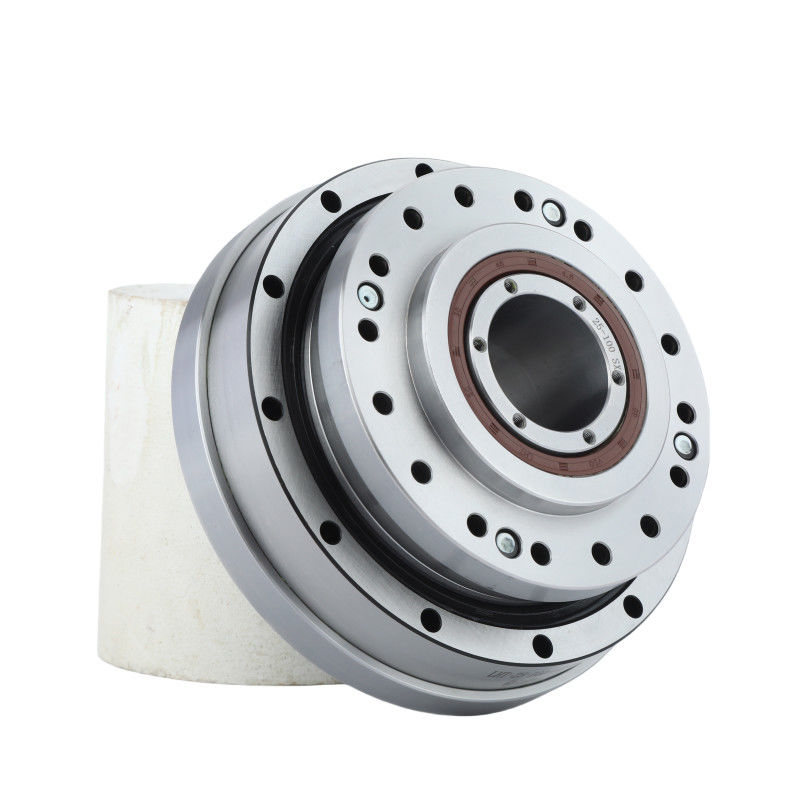

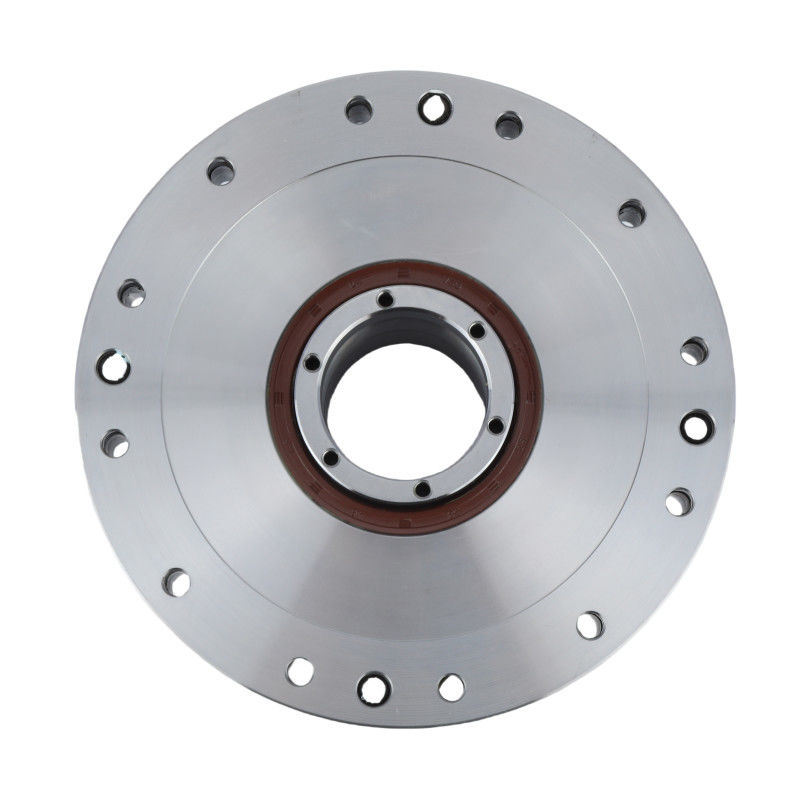

Immagini dettagliate

Dispositivi di trasformazione per l'automazione industriale 3

Dispositivi di trasformazione per l'automazione industriale 4

Dispositivi di trasformazione per l'automazione industriale 5

Dispositivi di trasformazione per l'automazione industriale 6

	Attributi chiave delle unità di ingranaggi armonici LHT - III modello 17
	Prodotto	Motore armonico modello 17
	Componenti	Generatore d'onda, Flexspline, Spline circolare
	Rapporto di riduzione	50:1, 80:1, 100:1, 120:1
	Risposta negativa	Meno di 20 secondi d'arco
	Velocità media di ingresso	7300 giri/min
	Velocità di ingresso massima	3500 giri/min
	La vita progettata	15000 ore
	Modello	17
	Peso	00,99 kg
	Garanzia	1 anno

Applicazioni


Stampa 3D e produzione di carta	Dispositivi medici	Macchine ottiche

Aerospaziale	Robot umnoidi	Robot industriali
