Name: Generatore di onde di deformazione, trasmissione armonica, riduttore, cambio 8500 r/min
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-14-XX-U-III
Availability: InStock

Casa. > prodotti > Azionamento armonico >

Generatore di onde di deformazione, trasmissione armonica, riduttore, cambio 8500 r/min

Azionamento armonico del generatore d'onde 8500r/Min

generatore d'onde a trasmissione armonica

Reduttore armonico del cambio

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

LHT-14-XX-U-III

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Prodotto:

Modello 14 Reduttore armonico

Componenti:

Generatore di onde, Flexspline, Spline circolare

Rapporto di riduzione:

50:1, 80:1, 100:1, 120:1

Risposta negativa:

≤ 20 sec. di arco

Velocità massima di ingresso:

8500 R/min

La vita progettata:

15000 ore

Peso:

00,7 kg

Applicazione:

Robotica, aerospaziale, attrezzature mediche

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Generatore di onde di deformazione, trasmissione armonica, riduttore di velocità

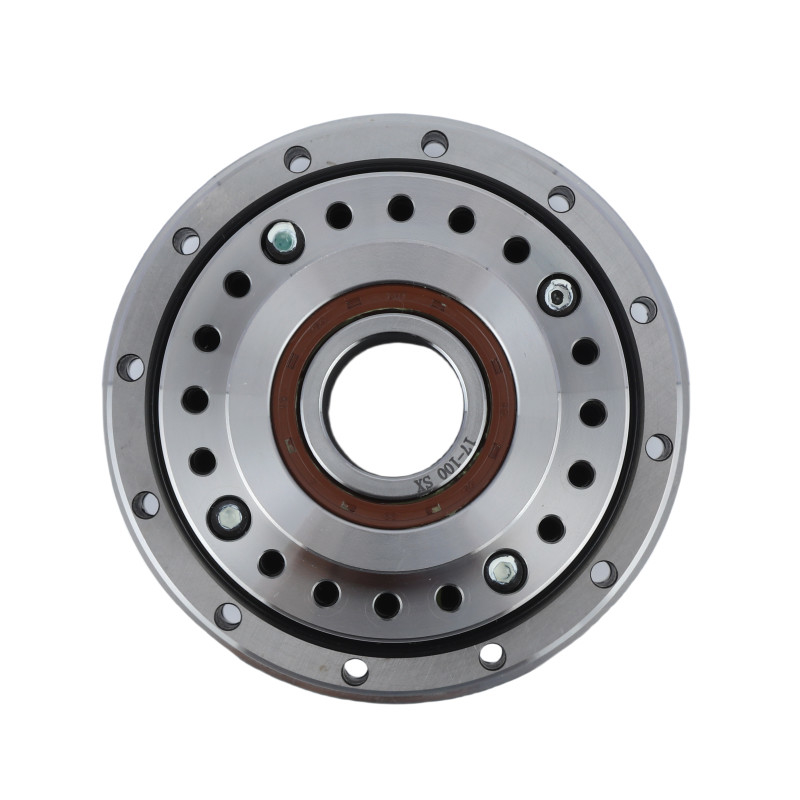

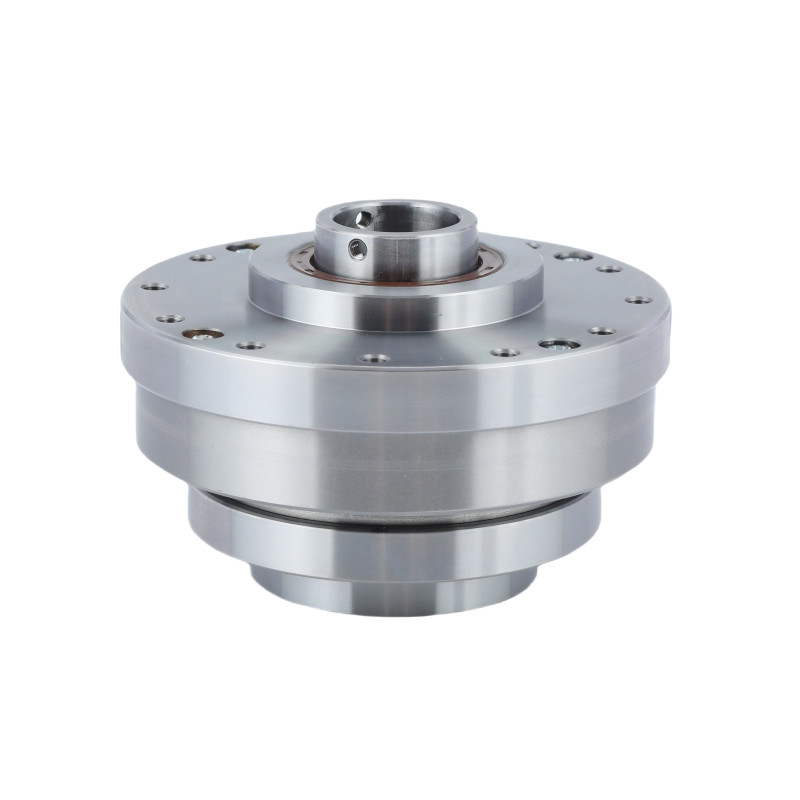

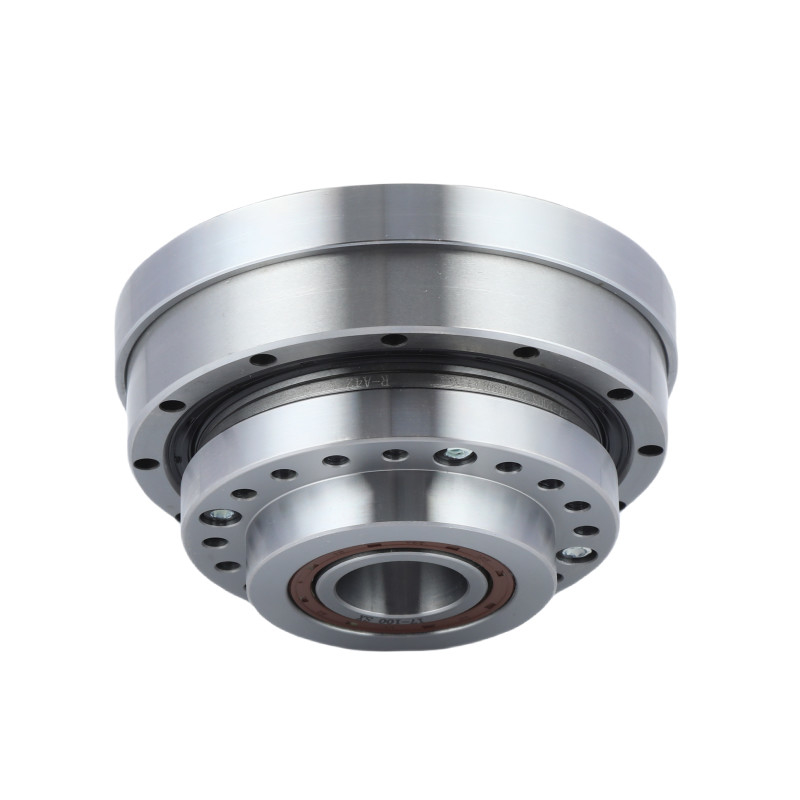

Generatore di onde di deformazione, trasmissione armonica, riduttore, cambio 8500 r/min 0

Motorizzazione armonica

è un tipo di meccanismo di ingranaggi utilizzato per il controllo del movimento ad alta precisione.

Caratteristiche

Alta precisioneLa progettazione riduce intrinsecamente le reazioni, consentendo un controllo del movimento molto preciso.
Dimensioni compatteFornisce elevati tassi di riduzione in un pacchetto relativamente piccolo e leggero.
Capacità di coppia elevataPuò gestire carichi significativi a causa della distribuzione della forza tra molti denti.

Tabella dei parametri nominali

Modello		14
Rapporto di riduzione		50	80	100	120
Torsione nominale a 2000 r/min di ingresso	Nm	5.4	7.8	7.8	7.8
Torsione nominale a 2000 r/min di ingresso	kgfm	0.55	0.8	0.8	0.8
Torsione massima ammissibile all'avvio e all'arresto	Nm	18	23	28	28
Torsione massima ammissibile all'avvio e all'arresto	kgfm	1.8	2.4	2.9	2.9
Valore massimo ammissibile per la coppia media di carico	Nm	6.9	11	11	11
Valore massimo ammissibile per la coppia media di carico	kgfm	0.7	1.1	1.1	1.1
Torsione momentanea massima ammissibile	Nm	35	47	54	54
Torsione momentanea massima ammissibile	kgfm	3.6	4.8	5.5	5.5
Velocità di rotazione massima di ingresso ammissibile (Grease)	r/min	8500
Velocità di rotazione media di ingresso ammissibile (Grease)	r/min	3500
Risposta negativa	Arc Sec	≤ 20
Peso	kg	0.7
Vita del progetto	Orario	10000	15000	15000	15000

Immagini dettagliate

	Attributi chiave delle unità di ingranaggi armonici LHT - III modello 14
	Prodotto	Motore armonico modello 14
	Componenti	Generatore d'onda, Flexspline, Spline circolare
	Rapporto di riduzione	50:1, 80:1, 100:1, 120:1
	Risposta negativa	Meno di 20 secondi d'arco
	Velocità media di ingresso	8500 giri/min
	Velocità di ingresso massima	3500 giri/min
	La vita progettata	15000 ore
	Modello	14
	Peso	00,7 kg
	Garanzia	1 anno

Applicazione


Robot industriali	Macchine CNC	Aerospaziale
