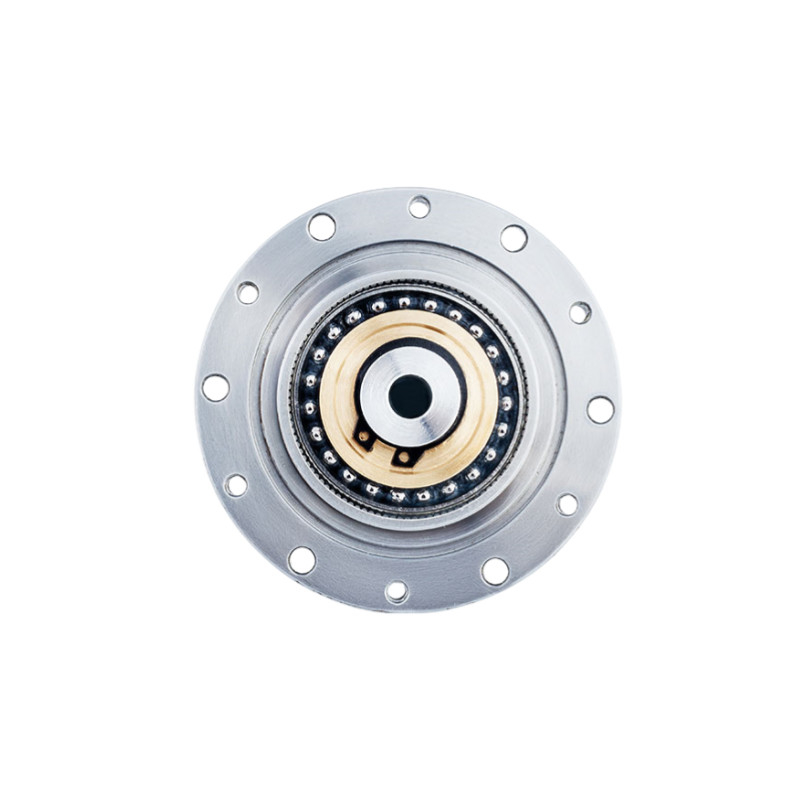

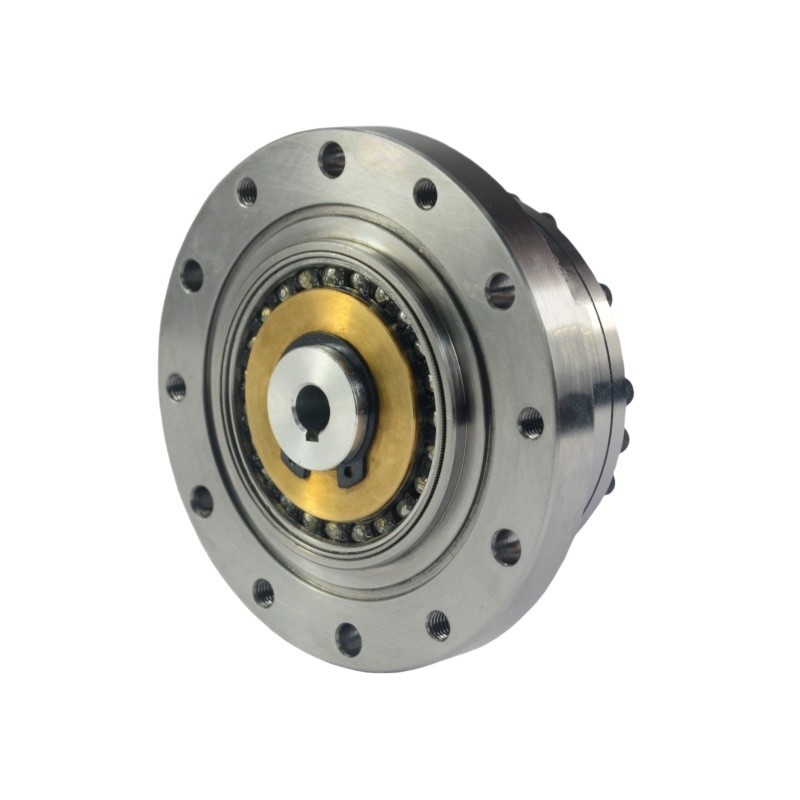

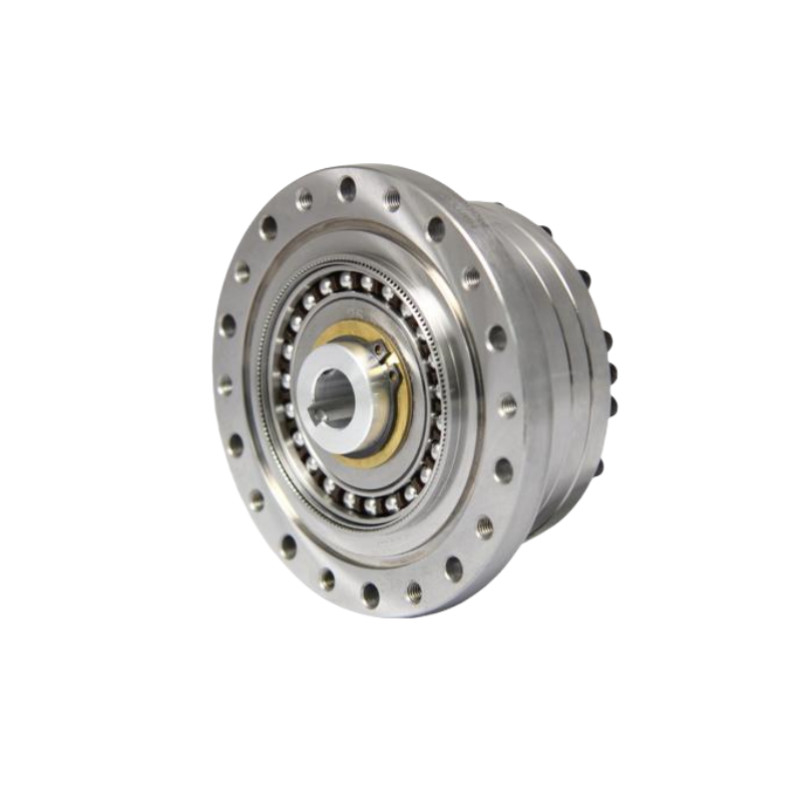

Name: Controllo del movimento Harmonic Gearhead Strain Wave Speed Reducer per la robotica e l' aerospazio
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-25-XX-U-II
Price: Negoziabile USD
Availability: InStock

Casa. > prodotti > Azionamento armonico >

Controllo del movimento Harmonic Gearhead Strain Wave Speed Reducer per la robotica e l' aerospazio

Controllo del movimento testa armonica

Robotica testa di ingranaggio armonica

Reduttore di velocità armonica per la robotica

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

LSS-25-XX-U-II

Contattaci

Chiedi un preventivo

Controllo del movimento Harmonic Gearhead Strain Wave Speed Reducer per la robotica e l' aerospazio

Dettagli del prodotto

Modello:

Prodotto:

Reduttore armonico modello 25

Componenti:

Generatore di onde, Flexspline, Spline circolare

Rapporto di riduzione:

50:1, 80:1, 100:1, 120:1

Risposta negativa:

≤ 20 sec. di arco

Velocità massima di ingresso:

5600 giri/min

La vita progettata:

15000 ore

Vantaggi:

Capacità di coppia elevata, alta precisione e bassa reazione

Peso:

1.46kg

Applicazione:

Robotica, aerospaziale, apparecchiature mediche, macchine industriali, telecomunicazioni, energie ri

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Controllo del movimento Harmonic Gearhead Strain Wave Speed Reducer per la robotica e l' aerospazio 0

Come funziona

Mentre il generatore d'onde ruota, deforma la linea flessiva, causando che i denti della linea flessiva si collegino con i denti della linea circolare in due punti opposti.
Poiché la linea flessibile ha meno denti della linea circolare, ogni rotazione del generatore di onde fa sì che la linea flessibile si muova leggermente rispetto alla linea circolare.
Questa differenza nel numero di denti si traduce in un elevato rapporto di riduzione, che consente un controllo preciso del movimento di uscita con un minimo di reazione negativa.

Modello		25
Rapporto di riduzione		50	80	100	120
Torsione nominale a 2000 r/min di ingresso	Nm	39	63	67	67
Torsione nominale a 2000 r/min di ingresso	kgfm	4	6.4	6.8	6.8
Torsione massima ammissibile all'avvio e all'arresto	Nm	98	137	157	167
Torsione massima ammissibile all'avvio e all'arresto	kgfm	10	14	16	17
Valore massimo ammissibile per la coppia media di carico	Nm	55	87	108	108
Valore massimo ammissibile per la coppia media di carico	kgfm	5.6	8.9	11	11
Torsione momentanea massima ammissibile	Nm	186	255	284	304
Torsione momentanea massima ammissibile	kgfm	19	26	29	31
Velocità di rotazione massima di ingresso ammissibile (Grease)	r/min	5600
Velocità di rotazione media di ingresso ammissibile (Grease)	r/min	3500
Risposta negativa	Arc Sec	≤ 10
Peso	kg	1.46
Vita del progetto	Orario	10000	15000	15000	15000

Controllo del movimento Harmonic Gearhead Strain Wave Speed Reducer per la robotica e l' aerospazio 2

	Attributi chiave delle unità di ingranaggio armonico LSS - II modello 25
	Prodotto	Motorizzazione armonica modello 25
	Componenti	Generatore di onde, Flexspline, Spline circolare
	Rapporto di riduzione	50:1, 80:1, 100:1, 120:1
	Risposta negativa	Meno di 20 secondi d'arco
	Velocità media di ingresso	5600 giri/min
	Velocità di ingresso massima	3500 giri/min
	La vita progettata	15000 ore
	Modello	25
	Peso	1.46 kg
	Garanzia	1 anno
