Name: Valvola di deformazione aerospaziale Corrispondenza armonica della scatola di trasmissione riduttore Flexspline
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-20-XX-U-II
Price: Negoziabile USD
Availability: InStock

Casa. > prodotti > Azionamento armonico >

Valvola di deformazione aerospaziale Corrispondenza armonica della scatola di trasmissione riduttore Flexspline

Trasmissione armonica degli ingranaggi aerospaziali

Azionamento armonico di ingranaggi Flexspline

Casella di trasmissione armonica Flexspline

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

LSS-20-XX-U-II

Contattaci

Chiedi un preventivo

Valvola di deformazione aerospaziale Corrispondenza armonica della scatola di trasmissione riduttore Flexspline

Dettagli del prodotto

Modello:

Prodotto:

Reduttore armonico modello 20

Componenti:

Generatore di onde, Flexspline, Spline circolare

Rapporto di riduzione:

50:1, 80:1, 100:1, 120:1, 160:1

Risposta negativa:

≤ 20 sec. di arco

Velocità massima di ingresso:

6500 giri/min

La vita progettata:

15000 ore

Vantaggi:

Capacità di coppia elevata, alta precisione e bassa reazione

Peso:

0.96kg

Applicazione:

Robotica, aerospaziale, apparecchiature mediche, macchine industriali, telecomunicazioni, energie ri

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

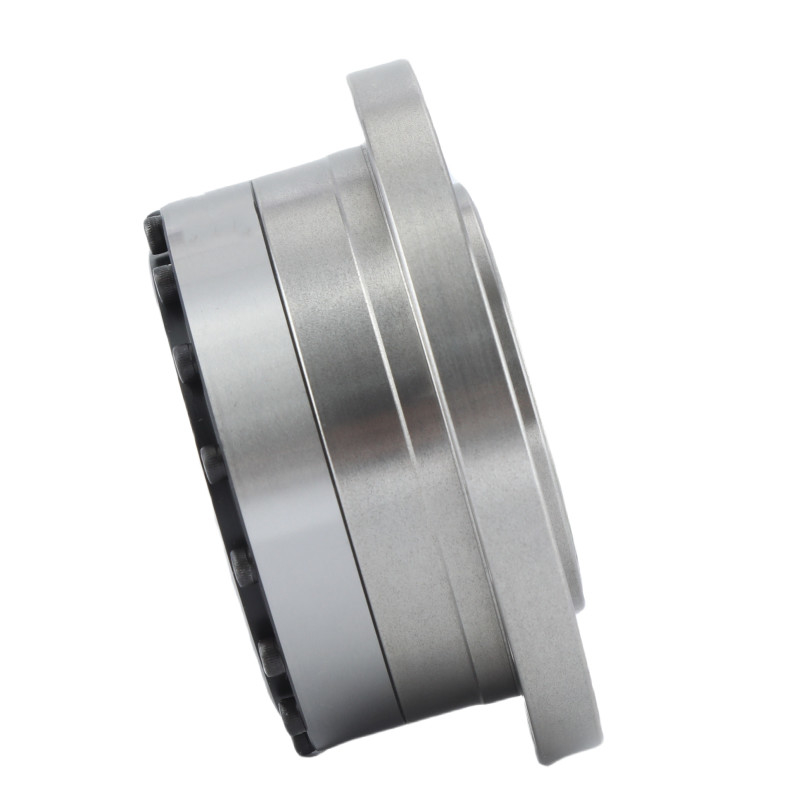

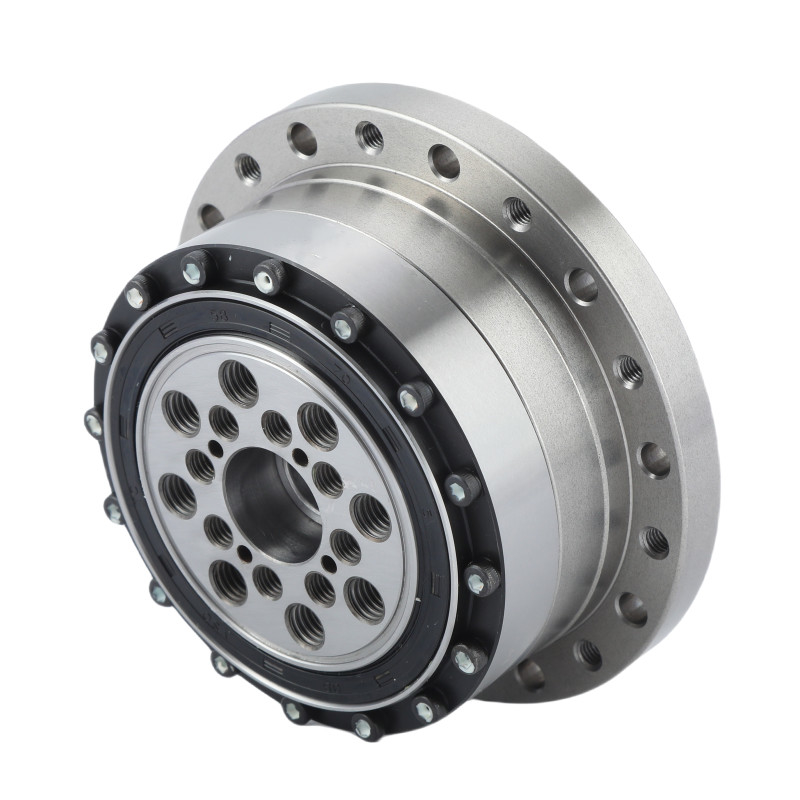

Valvola di deformazione aerospaziale Corrispondenza armonica della scatola di trasmissione riduttore Flexspline 0

Vantaggi

Alta precisione: La progettazione riduce intrinsecamente le reazioni, consentendo un controllo del movimento altamente preciso.
Dimensioni compatte: offre elevati tassi di riduzione in un pacchetto relativamente piccolo e leggero.
Capacità di coppia elevata: Può gestire carichi significativi a causa della distribuzione della forza su molti denti.

Modello		20
Rapporto di riduzione		50	80	100	120	160
Torsione nominale a 2000 r/min di ingresso	Nm	25	34	40	40	40
Torsione nominale a 2000 r/min di ingresso	kgfm	2.5	3.5	4.1	4.1	4.1
Torsione massima ammissibile all'avvio e all'arresto	Nm	56	74	82	87	92
Torsione massima ammissibile all'avvio e all'arresto	kgfm	5.7	7.5	8.4	8.9	9.4
Valore massimo ammissibile per la coppia media di carico	Nm	34	47	49	49	49
Valore massimo ammissibile per la coppia media di carico	kgfm	3.5	4.8	5	5	5
Torsione momentanea massima ammissibile	Nm	98	127	147	147	147
Torsione momentanea massima ammissibile	kgfm	10	13	15	15	15
Velocità di rotazione massima di ingresso ammissibile (Grease)	r/min	6500
Velocità di rotazione media di ingresso ammissibile (Grease)	r/min	3500
Risposta negativa	Arc Sec	≤ 20
Peso	kg	0.96
Vita del progetto	Orario	10000	15000	15000	15000	15000

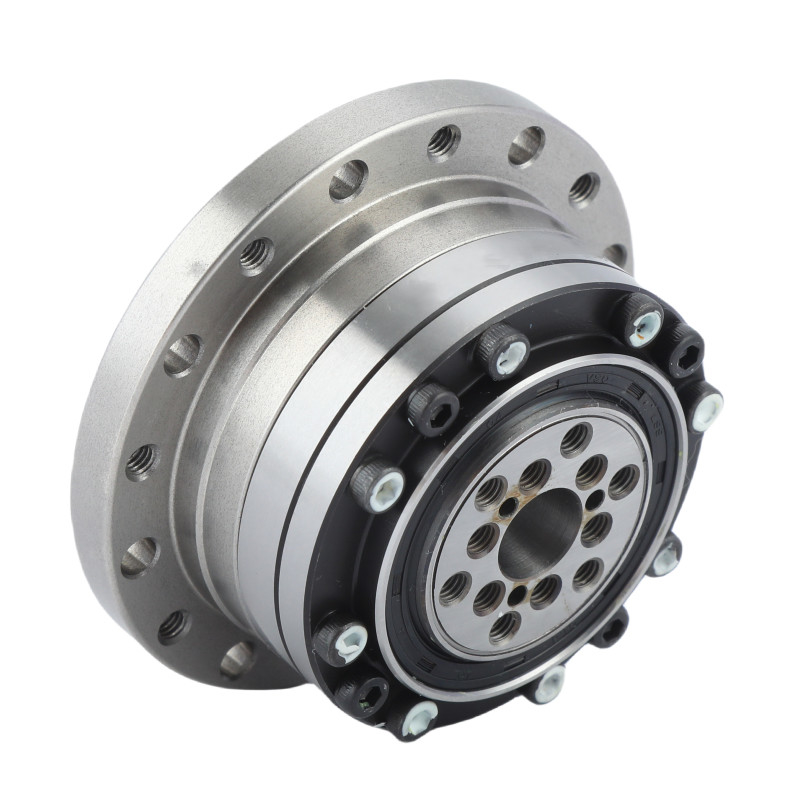

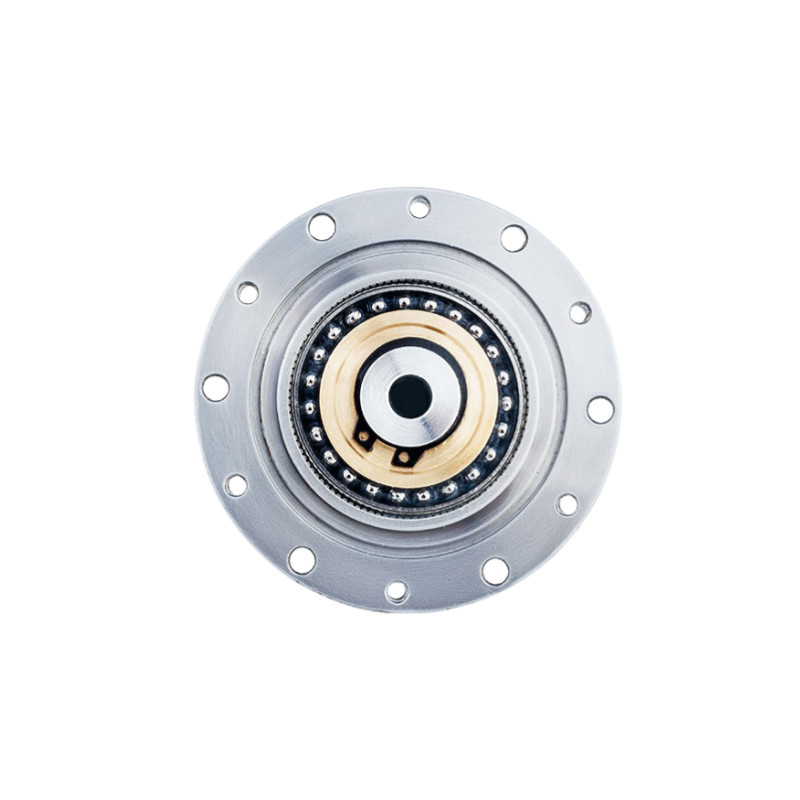

Valvola di deformazione aerospaziale Corrispondenza armonica della scatola di trasmissione riduttore Flexspline 2

	Attributi chiave delle unità di ingranaggi armonici LSS - II modello 20
	Prodotto	Motorizzazione armonica modello 20
	Componenti	Generatore di onde, Flexspline, Spline circolare
	Rapporto di riduzione	50:1, 80:1, 100:1, 120:1, 160:1
	Risposta negativa	Meno di 20 secondi d'arco
	Velocità media di ingresso	6500 giri/min
	Velocità di ingresso massima	3500 giri/min
	La vita progettata	15000 ore
	Modello	20
	Peso	00,96 kg
	Garanzia	1 anno
