Name: Trasmissione di trasmissione ad alta precisione
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-14-XX-U-II
Availability: InStock

Casa. > prodotti > Azionamento armonico >

Trasmissione di trasmissione ad alta precisione

Guida del riduttore armonico

Dispositivo di riduzione armonica delle onde di deformazione

trasmissione di trasmissione armonica riduttore

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

LSS-14-XX-U-II

Contattaci

Chiedi un preventivo

Trasmissione di trasmissione ad alta precisione

Dettagli del prodotto

Modello:

Prodotto:

Modello 14 riduttore di onde di deformazione

Componenti:

Generatore di onde, Flexspline, Spline circolare

Rapporto di riduzione:

50:1, 80:1, 100:1, 120:1

Risposta negativa:

≤ 20 sec. di arco

Velocità media di ingresso:

3500 giri/min

La vita progettata:

15000 ore

Vantaggi:

Capacità di coppia elevata, alta precisione e bassa reazione

Peso:

0.51kg

Applicazione:

Nuove industrie energetiche, robotica, aerospaziale, macchine CNC

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Dispositivo di riduzione armonica ad alta precisione

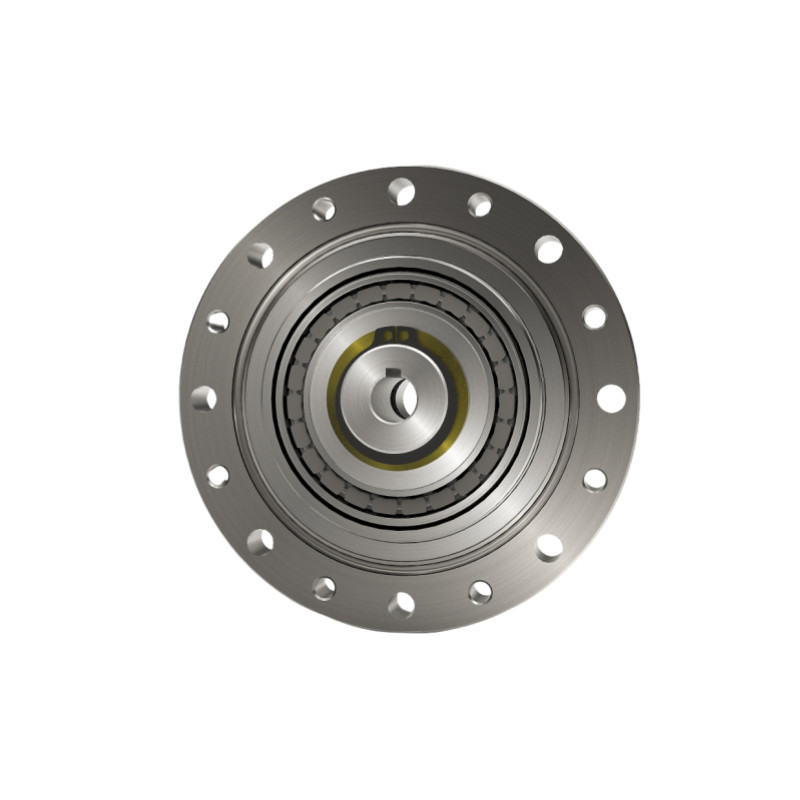

Trasmissione di trasmissione ad alta precisione 0

Applicazione

Robotica: Robot industriali, robot di servizio, robot chirurgici
Aerospaziale: Posizionamento satellitare, sistemi di controllo degli aeromobili

Apparecchiature mediche: Dispositivi per l'imaging, protesi ed esoscheletri
Macchine industriali: Sistemi di automazione, macchine di imballaggio

Servizi di telecomunicazione: Sistemi di posizionamento delle antenne

Energia rinnovabile: Tracciatori solari, turbine eoliche

Tabella dei parametri

Modello		14
Rapporto di riduzione		50	80	100	120
Torsione nominale a 2000 r/min di ingresso	Nm	5.4	7.8	7.8	7.8
Torsione nominale a 2000 r/min di ingresso	kgfm	0.55	0.8	0.8	0.8
Torsione massima ammissibile all'avvio e all'arresto	Nm	18	23	28	28
Torsione massima ammissibile all'avvio e all'arresto	kgfm	1.8	2.4	2.9	2.9
Valore massimo ammissibile per la coppia media di carico	Nm	6.9	11	11	11
Valore massimo ammissibile per la coppia media di carico	kgfm	0.7	1.1	1.1	1.1
Torsione momentanea massima ammissibile	Nm	35	47	54	54
Torsione momentanea massima ammissibile	kgfm	3.6	4.8	5.5	5.5
Velocità di rotazione massima ammissibile di ingresso ((Grease)	r/min	8500
Velocità di rotazione media di ingresso ammissibile ((Grease)	r/min	3500
Risposta negativa	Arc Sec	≤ 20
Peso	kg	0.51
Vita del progetto	Orario	10000	15000	15000	15000

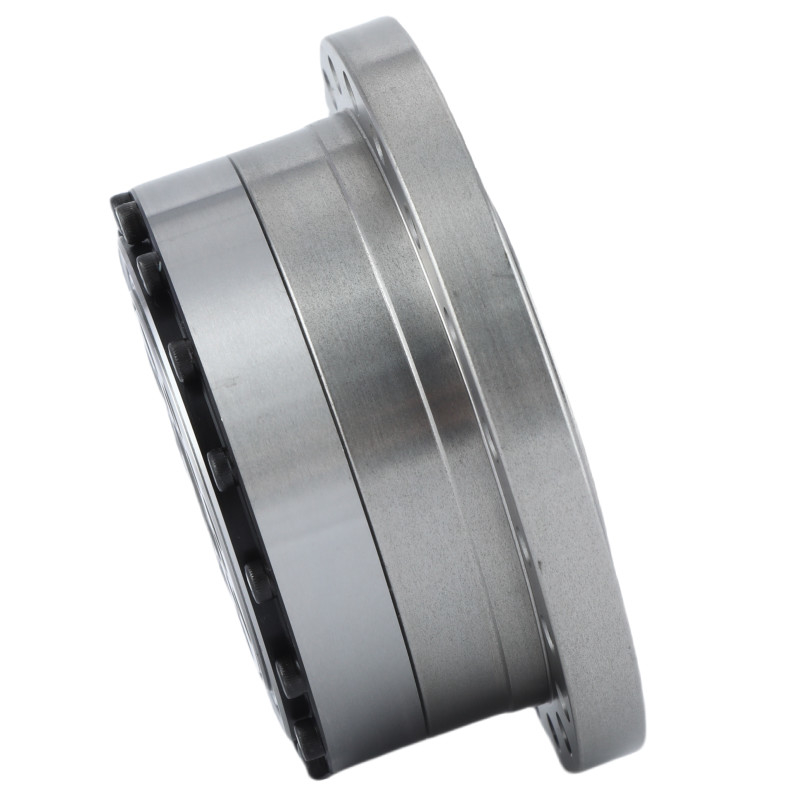

Trasmissione di trasmissione ad alta precisione 2

	Attributi chiave delle unità di ingranaggi armonici LSS - II modello 14
	Prodotto	Motore armonico modello 14
	Componenti	Generatore d'onda, Flexspline, Spline circolare
	Rapporto di riduzione	50:1, 80:1, 100:1, 120:1
	Risposta negativa	Meno di 20 secondi d'arco
	Velocità media di ingresso	3500 giri/min
	Velocità di ingresso massima	8500 giri/min
	La vita progettata	15000 ore
	Modello	14
	Peso	0.51 kg
	Garanzia	1 anno

Applicazioni


Sistemi di produzione	Robot umnoidi	Sistema di semiconduttori
