Casa. > prodotti > Azionamento armonico >
Modello 40 azionamento diretto scatola di trasmissioni armonica riduttore di onde di deformazione motore

Modello 40 azionamento diretto scatola di trasmissioni armonica riduttore di onde di deformazione motore

riduttore della scatola di marcia armonica

Casella di cambio armonica a trasmissione diretta

Motore a trasmissione armonica a guida diretta

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

LSS-40-XX-U-I

Contattaci
Chiedi un preventivo
Modello 40 azionamento diretto scatola di trasmissioni armonica riduttore di onde di deformazione motore
Modello 40 azionamento diretto scatola di trasmissioni armonica riduttore di onde di deformazione motore Modello 40 azionamento diretto scatola di trasmissioni armonica riduttore di onde di deformazione motore Modello 40 azionamento diretto scatola di trasmissioni armonica riduttore di onde di deformazione motore Modello 40 azionamento diretto scatola di trasmissioni armonica riduttore di onde di deformazione motore
Dettagli del prodotto
Modello:
40
Prodotto:
Unità di ingranaggio armonica modello 40
Componenti:
Generatore di onde, Flexspline, Spline circolare
Rapporto di riduzione:
50:1, 80:1, 100:1, 120:1
Risposta negativa:
≤ 20 sec. di arco
Torsione nominale a 2000 r/min di ingresso:
Da 137 a 294 Nm
Velocità media di ingresso:
3000 giri/min
La vita progettata:
15000 ore
Vantaggi:
Capacità di coppia elevata, compatta e leggera, alta precisione e bassa reazione
Peso:
4.6KG
Applicazione:
Nuove industrie energetiche, robotica, aerospaziale, macchine CNC
Garanzia:
1 anno
Termini di pagamento e di spedizione
Quantità di ordine minimo
1 set
Prezzo
To Be Negotiated
Imballaggi particolari
Cartone
Tempi di consegna
3-4 settimane
Termini di pagamento
T/T
Capacità di alimentazione
20000 serie al mese
Prodotti correlati
Un buon prezzo. Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione in linea

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo
Un buon prezzo. Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri in linea

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo
Un buon prezzo. Riduzione delle onde di deformazione della serie LSN Modello 20 in linea

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo
Un buon prezzo. Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14 in linea

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo
Contattaci
Contatta ora
Descrizione del prodotto

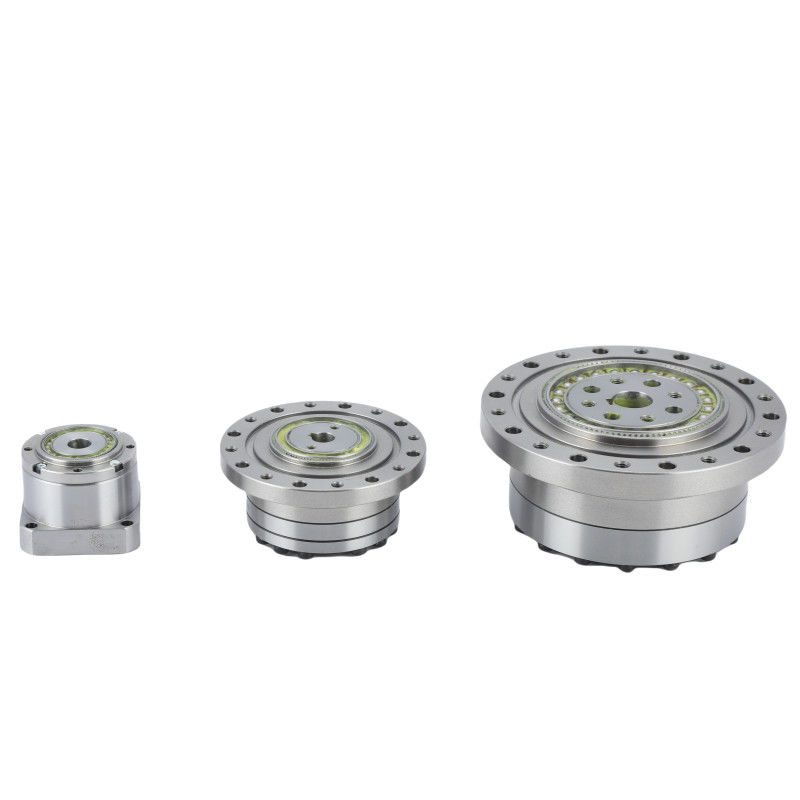

Modello 40 azionamento diretto scatola di trasmissioni armonica riduttore di onde di deformazione motore 0

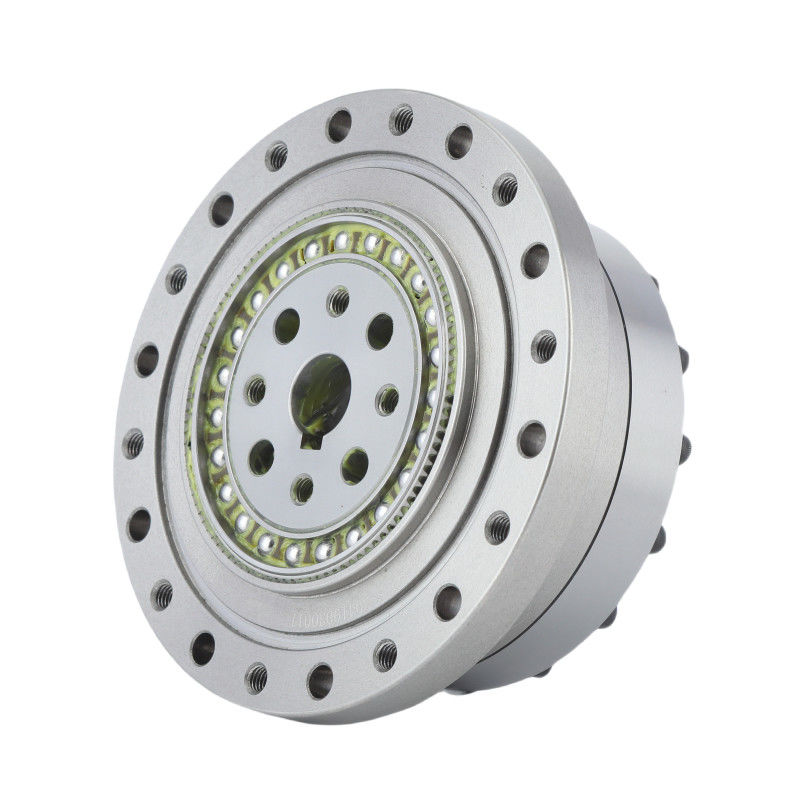

Modello 40 azionamento diretto scatola di trasmissioni armonica riduttore di onde di deformazione motore 1

Dispositivi per la trasmissione di energia elettrica

sono componenti essenziali nei moderni sistemi meccanici che richiedono un'elevata precisione, dimensioni compatte e una trasmissione di coppia elevata.che sfrutta la deformazione della linea flessibile e l'impegno preciso dei denti degli ingranaggi, li rende ideali per applicazioni in robotica, aerospaziale e vari campi industriali.

Applicazione

Roboticasono comunemente utilizzati nelle articolazioni di braccia e gambe robotizzate, dove è necessario un controllo preciso e una coppia elevata per movimenti fluidi e precisi.
Aerospazialesono utilizzati in vari sistemi aerospaziali, compresi i meccanismi di posizionamento satellitare e le superfici di controllo degli aeromobili, dove l'affidabilità e la precisione sono fondamentali.
Macchine industrialifornire la precisione necessaria per compiti quali la fresatura, la perforazione e il montaggio.



Modello 40
Rapporto di riduzione 50 80 100 120
Torsione nominale a 2000 r/min di ingresso Nm 137 206 265 294
kgfm 14 21 27 30
Torsione massima ammissibile all'avvio e all'arresto Nm 402 519 568 617
kgfm 41 53 58 63
Valore massimo ammissibile per la coppia media di carico Nm 196 284 372 451
kgfm 20 29 38 46
Torsione momentanea massima ammissibile Nm 686 980 1080 1180
kgfm 70 100 110 120
Velocità di rotazione massima di ingresso ammissibile
(Grease)		 r/min 4000
Velocità di rotazione media di ingresso ammissibile
(Grease)		 r/min 3000
Risposta negativa Arc Sec ≤ 20
Peso kg 4.6
Vita del progetto Orario 10000 15000 15000 15000

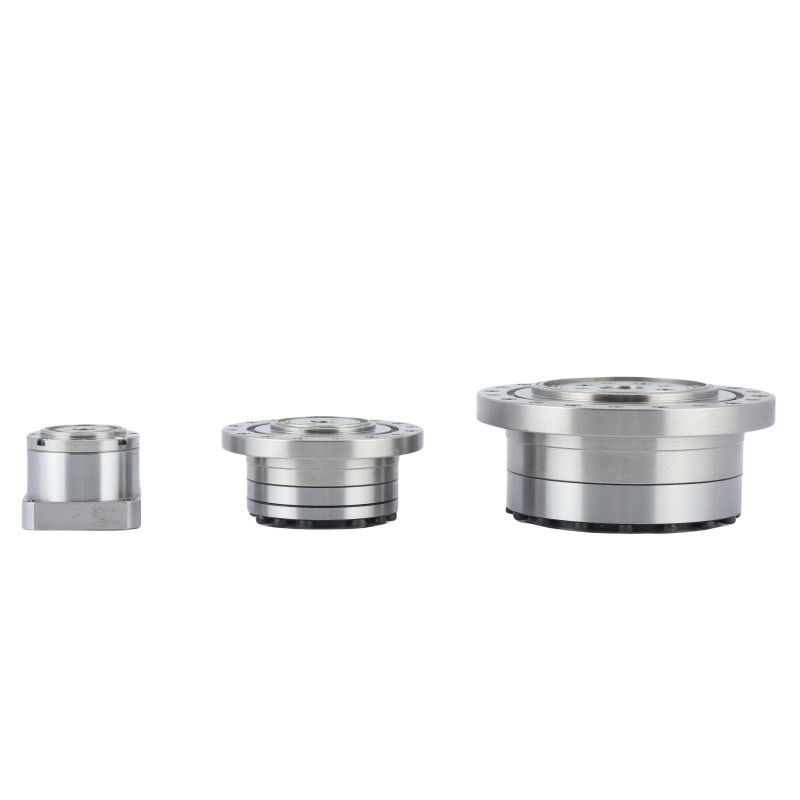

Modello 40 azionamento diretto scatola di trasmissioni armonica riduttore di onde di deformazione motore 2

Modello 40 azionamento diretto scatola di trasmissioni armonica riduttore di onde di deformazione motore 3 Attributi chiave delle unità di ingranaggio armonico LSS - I modello 40
Prodotto Motorizzazione armonica modello 40
Componenti
 Generatore di onde, Flexspline, Spline circolare
Rapporto di riduzione
 50:1, 80:1, 100:1, 120:1
Risposta negativa
 Meno di 20 secondi d'arco
Velocità media di ingresso
 3000 giri/min
Velocità di ingresso massima
 4000 giri/min
La vita progettata
 15000 ore
Modello
 40
Peso
 40,6 kg
Garanzia 1 anno
