Luogo di origine:
Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
LSS-32-XX-U-I
Casella di ingranaggi per onde di deformazione modello 32 Azionamento armonico ad alta precisione
|
Dispositivi per la trasmissione di energia elettrica sono componenti essenziali nei moderni sistemi meccanici che richiedono un'elevata precisione, dimensioni compatte e una trasmissione di coppia elevata.che sfrutta la deformazione della linea flessibile e l'impegno preciso dei denti degli ingranaggi, li rende ideali per applicazioni in robotica, aerospaziale e vari campi industriali. |
ApplicazioneRoboticaUtilizzato in braccia e articolazioni robotiche per un controllo preciso dei movimenti. |
Tabella dei parametri
| Modello | 32 | |||||
| Rapporto di riduzione | 50 | 80 | 100 | 120 | ||
| Torsione nominale a 2000 r/min di ingresso | Nm | 76 | 118 | 137 | 137 | |
| kgfm | 7.8 | 12 | 14 | 14 | ||
| Torsione massima ammissibile all'avvio e all'arresto | Nm | 216 | 304 | 333 | 353 | |
| kgfm | 22 | 31 | 34 | 36 | ||
| Valore massimo ammissibile per la coppia media di carico | Nm | 108 | 167 | 216 | 216 | |
| kgfm | 11 | 17 | 22 | 22 | ||
| Torsione momentanea massima ammissibile | Nm | 382 | 568 | 647 | 686 | |
| kgfm | 39 | 58 | 66 | 70 | ||
| Velocità di rotazione massima di ingresso ammissibile (Grease) |
r/min | 4800 | ||||
| Velocità di rotazione media di ingresso ammissibile (Grease) |
r/min | 3500 | ||||
| Risposta negativa | Arc Sec | ≤ 20 | ||||
| Peso | kg | 3.11 | ||||
| Vita del progetto | Orario | 10000 | 15000 | 15000 | 1500 | |

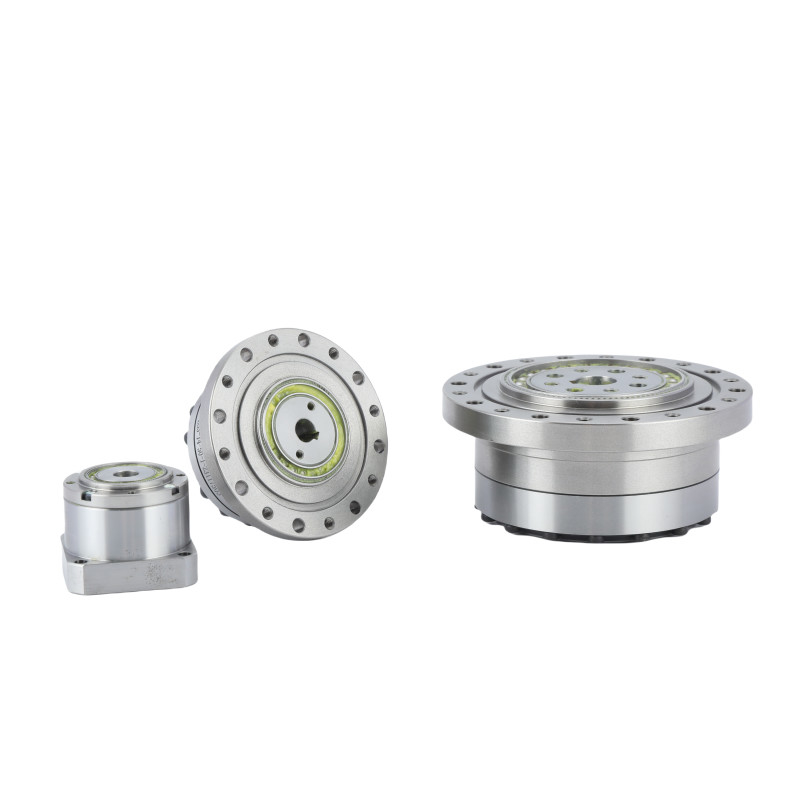

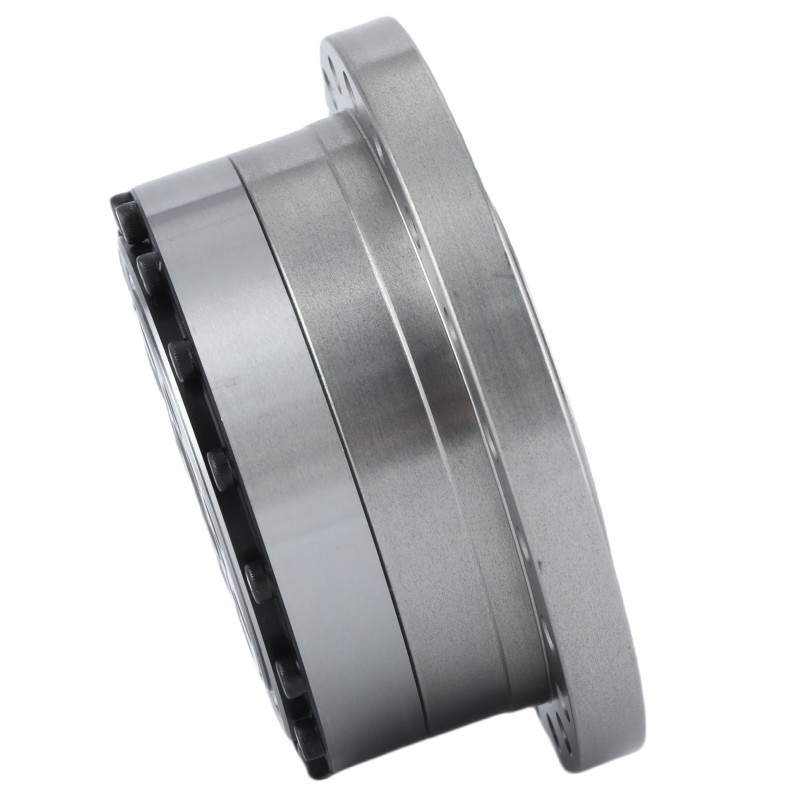

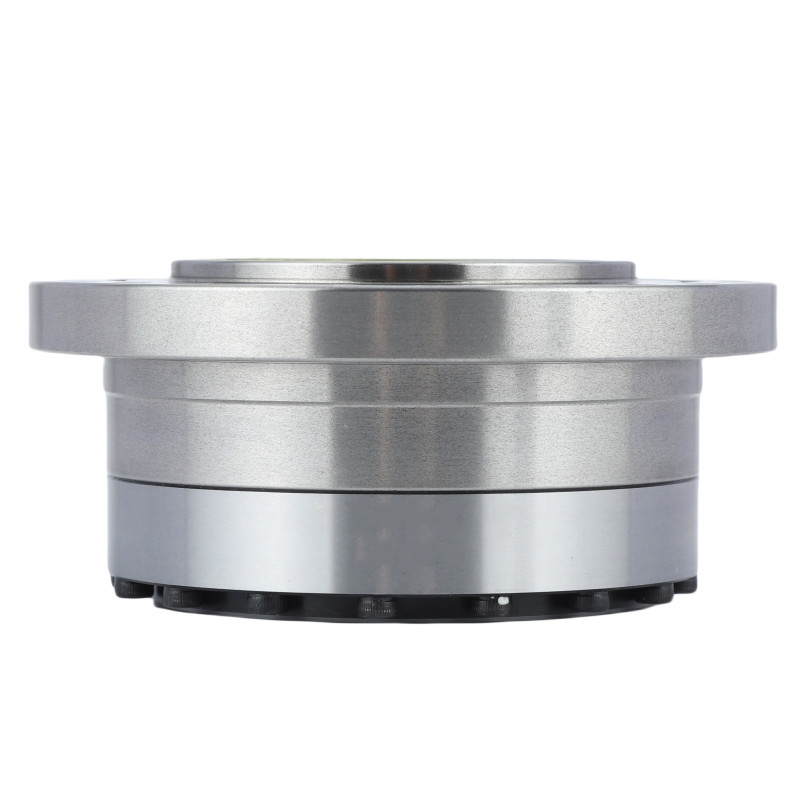

Immagini dettagliate
|
Attributi chiave delle unità di ingranaggio armonico LSS - I modello 32 | |||
| Prodotto | Motorizzazione armonica modello 32 | |||
|
Materiale
|
Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti | |||
|
Rapporto di riduzione
|
50:1, 80:1, 100:1, 120:1 | |||
|
Risposta negativa
|
Meno di 20 secondi d'arco | |||
|
Velocità media di ingresso
|
3500 giri/min | |||
|
Velocità di ingresso massima
|
4800 giri/min | |||
|
La vita progettata
|
15000 ore | |||
|
Modello
|
32 | |||
|
Peso
|
3.11 kg | |||
| Garanzia | 1 anno | |||
