Luogo di origine:
Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
LSS-25-XX-U-I
|
Dispositivi per la trasmissione di energia elettrica sono componenti essenziali in molti moderni sistemi meccanici, che forniscono una riduzione di ingranaggi efficiente, precisa e affidabile.Il loro design e le loro capacità uniche li rendono indispensabili nei settori che richiedono una grande precisione e compattezza, soluzioni leggere. |
ApplicazioneRoboticaUtilizzato in braccia e articolazioni robotiche per un controllo preciso dei movimenti. |
| Modello | 25 | |||||
| Rapporto di riduzione | 50 | 80 | 100 | 120 | ||
| Torsione nominale a 2000 r/min di ingresso | Nm | 39 | 63 | 67 | 67 | |
| kgfm | 4 | 6.4 | 6.8 | 6.8 | ||
| Torsione massima ammissibile all'avvio e all'arresto | Nm | 98 | 137 | 157 | 167 | |
| kgfm | 10 | 14 | 16 | 17 | ||
| Valore massimo ammissibile per la coppia media di carico | Nm | 55 | 87 | 108 | 108 | |
| kgfm | 5.6 | 8.9 | 11 | 11 | ||
| Torsione momentanea massima ammissibile | Nm | 186 | 255 | 284 | 304 | |
| kgfm | 19 | 26 | 29 | 31 | ||
| Velocità di rotazione massima di ingresso ammissibile (Grease) |
r/min | 5600 | ||||
| Velocità di rotazione media di ingresso ammissibile (Grease) |
r/min | 3500 | ||||
| Risposta negativa | Arc Sec | ≤ 10 | ||||
| Peso | kg | 1.46 | ||||
| Vita del progetto | Orario | 10000 | 15000 | 15000 | 15000 | |
|

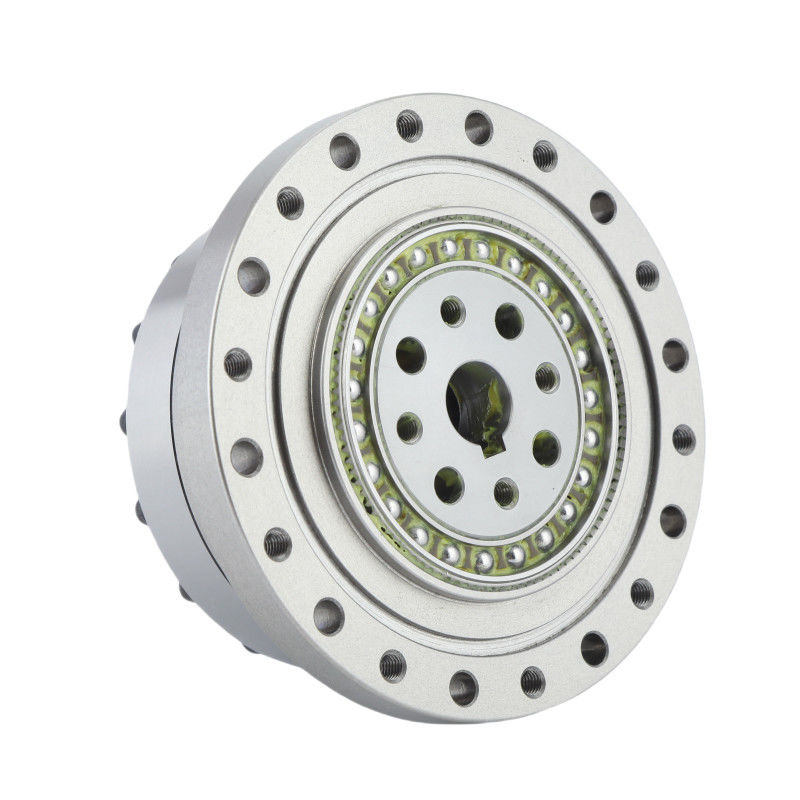

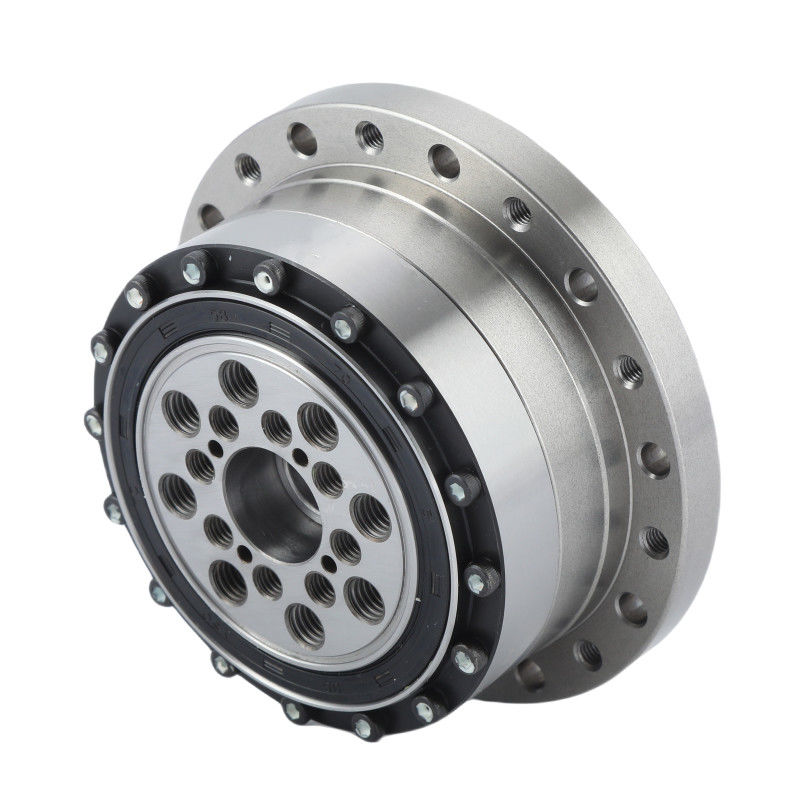

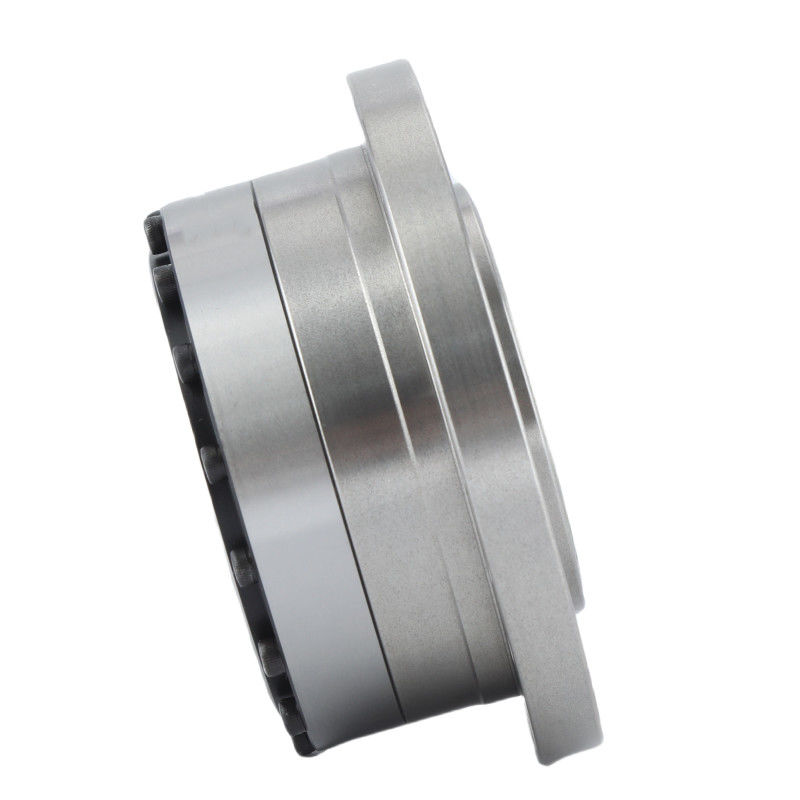

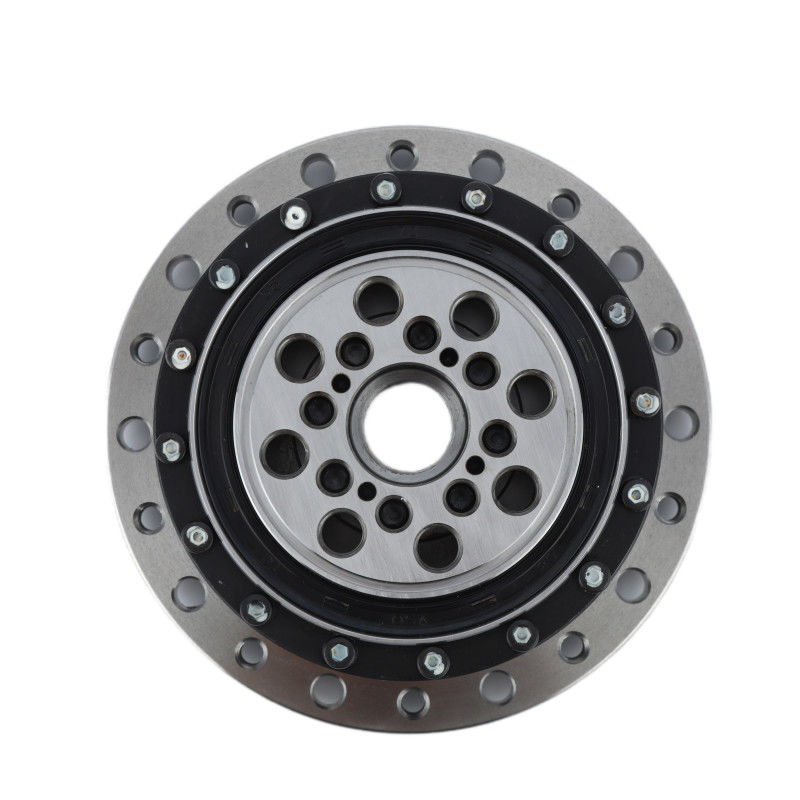

Attributi chiave delle unità di ingranaggi armonici LSS - I modello 25 | |||
| Prodotto | Modello 25 riduttore di onde di deformazione | |||
|
Materiale
|
Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti | |||
|
Rapporto di riduzione
|
50:1, 80:1, 100:1, 120:1 | |||
|
Risposta negativa
|
Meno di 20 secondi d'arco | |||
|
Velocità media di ingresso
|
3500 giri/min | |||
|
Velocità di ingresso massima
|
5600 giri/min | |||
|
La vita progettata
|
15000 ore | |||
|
Modello
|
20 | |||
|
Peso
|
1.46 kg | |||
| Garanzia | 1 anno | |||
