Name: Reduttore di onde di deformazione armonica per ingranaggi ad alta coppia per macchine industriali
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-20-XX-U-I
Availability: InStock

Casa. > prodotti > Azionamento armonico >

Reduttore di onde di deformazione armonica per ingranaggi ad alta coppia per macchine industriali

Corrispondenza armonica dell'onda di deformazione

Apparecchiature industriali

Reduttore di onde di deformazione ad alta coppia

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

LSS-20-XX-U-I

Contattaci

Chiedi un preventivo

Reduttore di onde di deformazione armonica per ingranaggi ad alta coppia per macchine industriali

Dettagli del prodotto

Modello:

Prodotto:

Unità di ingranaggio armonica modello 20

Materiale:

Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti

Rapporto di riduzione:

50:1, 80:1, 100:1, 120:1, 160:1

Risposta negativa:

≤ 20 sec. di arco

Torsione nominale a 2000 r/min di ingresso:

Da 25 a 40 Nm

Velocità massima di ingresso:

6500 giri/min

La vita progettata:

15000 ore

Peso:

0.96kg

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Dispositivi per la trasmissione di energia elettrica

sono componenti essenziali in molti moderni sistemi meccanici, che forniscono una riduzione di ingranaggi efficiente, precisa e affidabile.Il loro design e le loro capacità uniche li rendono indispensabili nei settori che richiedono una grande precisione e compattezza, soluzioni leggere.

Caratteristiche

Alti tassi di riduzionepossono raggiungere tassi di riduzione molto elevati in una singola fase.

Compatto e leggeroA causa della loro progettazione, offrono un elevato rapporto di riduzione in un pacchetto molto più piccolo e leggero rispetto ai sistemi di trasmissione tradizionali.

Alta precisione e ripetibilitàgarantisce una minima reazione negativa, rendendoli adatti ad applicazioni che richiedono un'elevata precisione di posizione.

Trasmissione ad alta coppiapossono trasmettere una coppia elevata rispetto alle loro dimensioni, il che è vantaggioso per applicazioni che richiedono una forza significativa.

Modello		20
Rapporto di riduzione		50	80	100	120	160
Torsione nominale a 2000 r/min di ingresso	Nm	25	34	40	40	40
Torsione nominale a 2000 r/min di ingresso	kgfm	2.5	3.5	4.1	4.1	4.1
Torsione massima ammissibile all'avvio e all'arresto	Nm	56	74	82	87	92
Torsione massima ammissibile all'avvio e all'arresto	kgfm	5.7	7.5	8.4	8.9	9.4
Valore massimo ammissibile per la coppia media di carico	Nm	34	47	49	49	49
Valore massimo ammissibile per la coppia media di carico	kgfm	3.5	4.8	5	5	5
Torsione momentanea massima ammissibile	Nm	98	127	147	147	147
Torsione momentanea massima ammissibile	kgfm	10	13	15	15	15
Velocità di rotazione massima di ingresso ammissibile Grassi	r/min	6500
Velocità di rotazione media di ingresso ammissibile Grassi	r/min	3500
Risposta negativa	Arc Sec	≤ 20
Peso	kg	0.96
Vita del progetto	Orario	10000	15000	15000	15000	15000

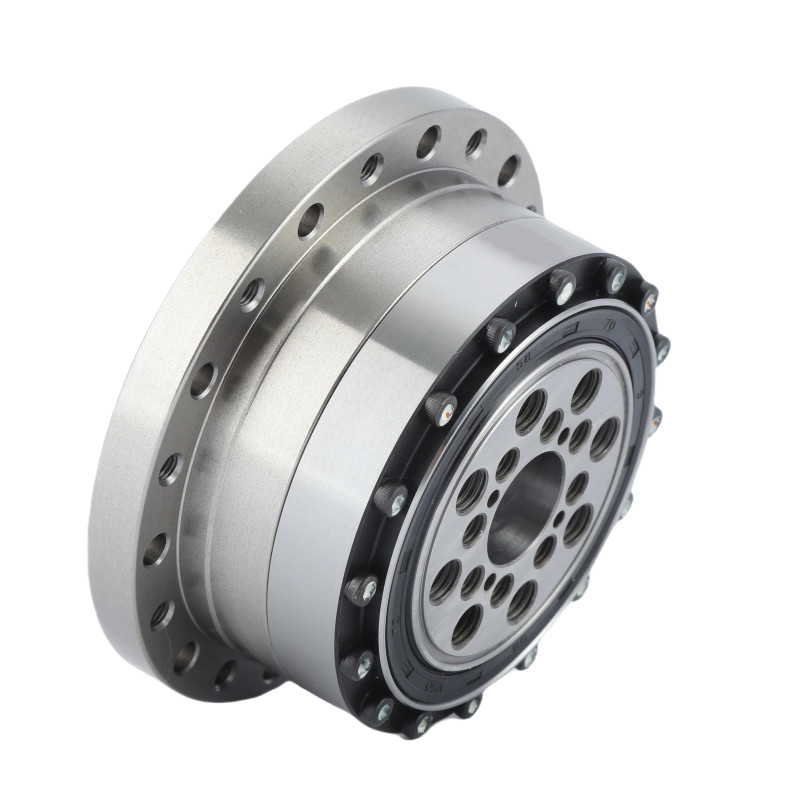

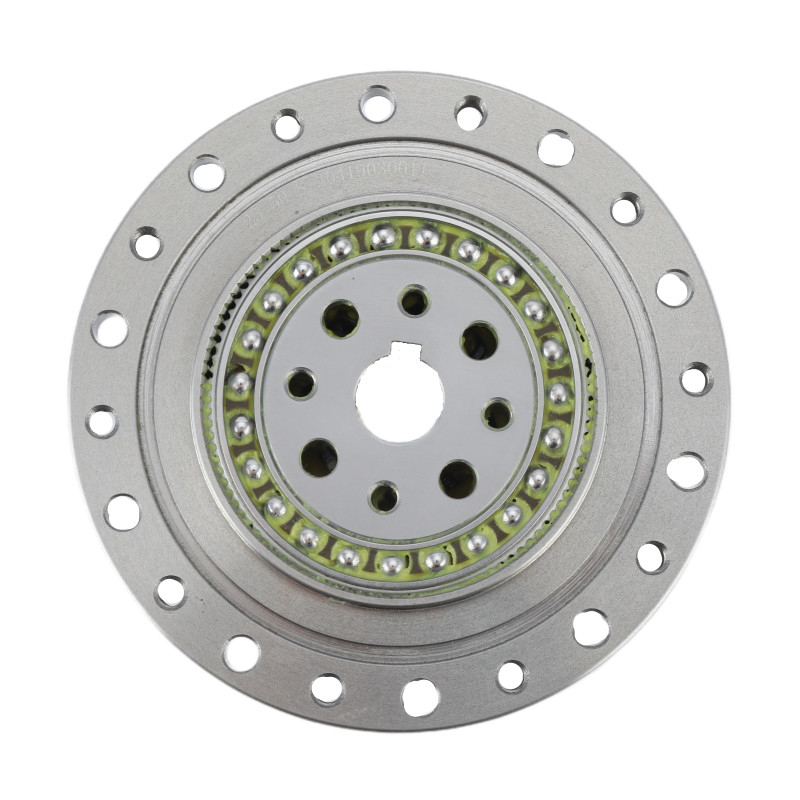

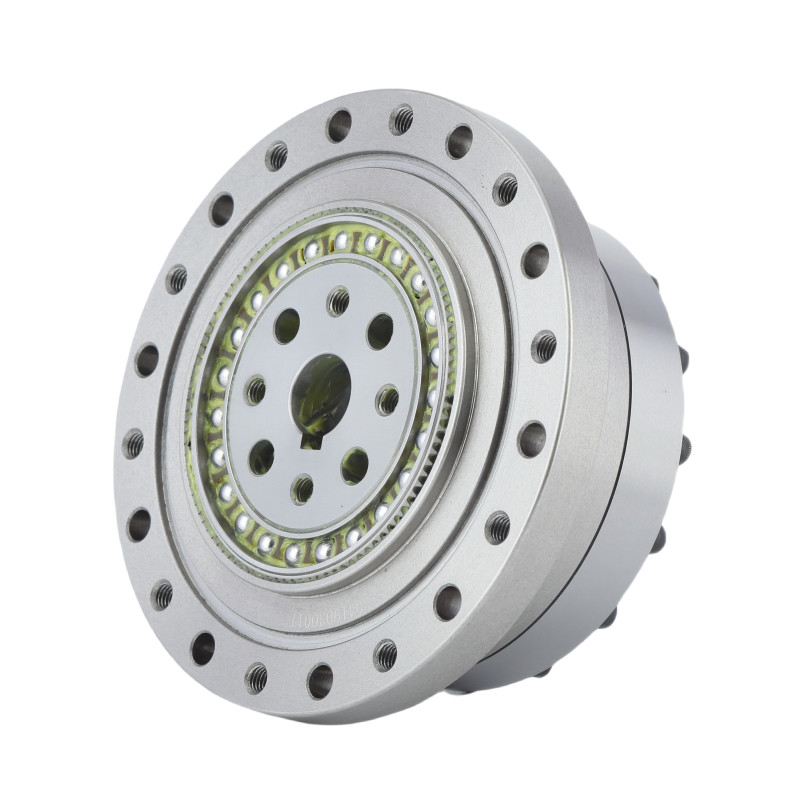

Reduttore di onde di deformazione armonica per ingranaggi ad alta coppia per macchine industriali 1

	Attributi chiave delle unità di ingranaggio armonico LSS - Modello I 20
	Prodotto	Modello 20 riduttore di onde di deformazione
	Materiale	Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti
	Rapporto di riduzione	50:1, 80:1, 100:1, 120:1, 160:1
	Risposta negativa	Meno di 20 secondi d'arco
	Velocità media di ingresso	3500 giri/min
	Velocità di ingresso massima	6500 giri/min
	La vita progettata	15000 ore
	Modello	20
	Peso	00,96 kg
	Garanzia	1 anno
