Luogo di origine:
Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
LSS-17-XX-U-I
Robotica Azionamento armonico Motore riduttore di ingranaggi Spline circolare
|
Generatore di onde è tipicamente un gruppo di cuscinetti a sfera ellittica che si inserisce all'interno della linea flessiva. Deforma la linea flessiva in una forma ellittica,causando ad impegnarsi con i denti della spline circolare in due regioni opposte. Flexspline è un ingranaggio sottile, flessibile, cilindrico con denti esterni, che si deforma in modo elastico alla forma del generatore d'onde. Slinea circolare è un anello rigido con denti interni, che rimane fermo o può essere il componente di uscita del sistema.L'interazione tra i denti della spline circolare e la flexspline genera la riduzione dell'ingranaggio. |
Operazione
|
Specificità
| Modello | 17 | |||||
| Rapporto di riduzione | 50 | 80 | 100 | 120 | ||
| Torsione nominale a 2000 r/min di ingresso | Nm | 16 | 22 | 24 | 24 | |
| kgfm | 1.6 | 2.2 | 2.4 | 2.4 | ||
| Torsione massima ammissibile all'avvio e all'arresto | Nm | 34 | 43 | 54 | 54 | |
| kgfm | 3.5 | 4.4 | 5.5 | 5.5 | ||
| Valore massimo ammissibile per la coppia media di carico | Nm | 26 | 27 | 39 | 39 | |
| kgfm | 2.6 | 2.7 | 4 | 4 | ||
| Torsione momentanea massima ammissibile | Nm | 70 | 87 | 108 | 86 | |
| kgfm | 7.1 | 8.9 | 11 | 8.8 | ||
|
Velocità di rotazione massima di ingresso ammissibile (Grease) |
r/min | 7300 | ||||
|
Velocità di rotazione media di ingresso ammissibile (Grease) |
r/min | 3500 | ||||
| Risposta negativa | Arc Sec | ≤ 20 | ||||
| Peso | kg | 0.67 | ||||
| Vita del progetto | Orario | 10000 | 15000 | 15000 | 15000 | |

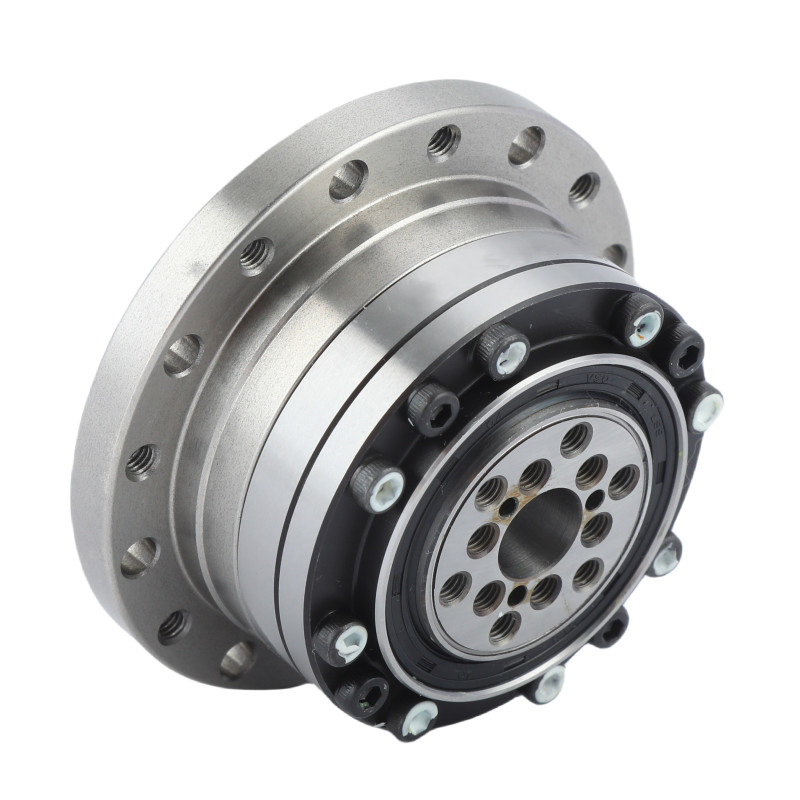

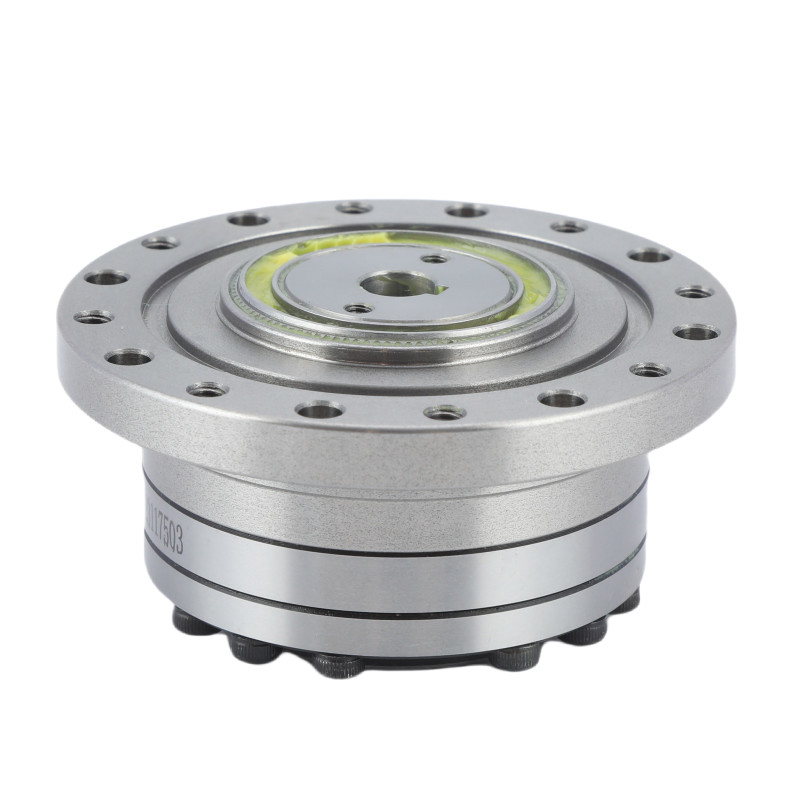

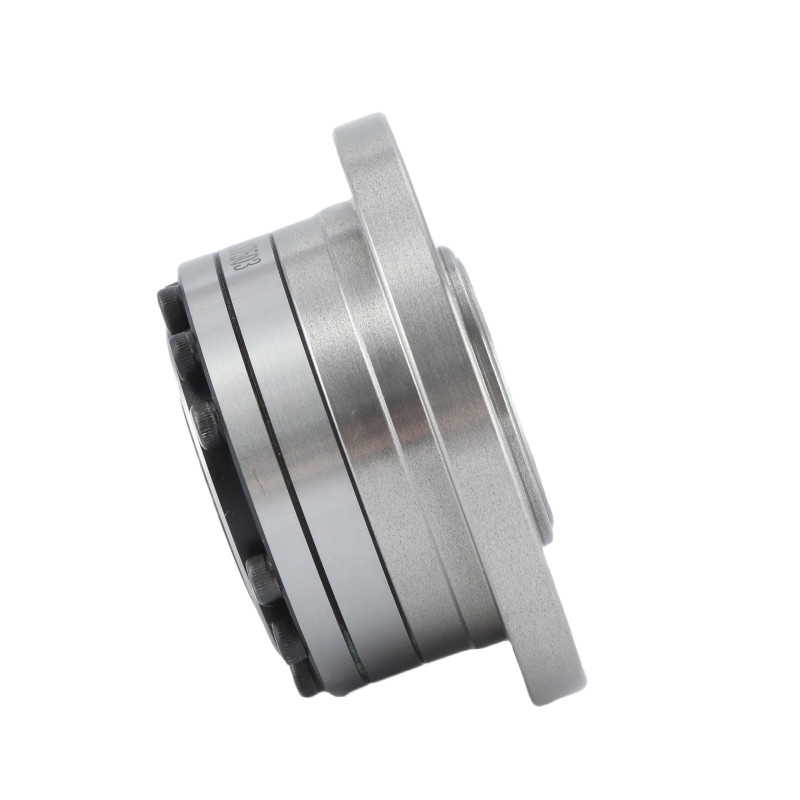

Immagini dettagliate
| Attributi chiave delle unità di ingranaggio armonico LSS - Serie I Modello 17 | |||
| Prodotto | Modello 17 riduttore di onde di deformazione | ||
|
Materiale
|
Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti | ||
|
Rapporto di riduzione
|
50:1, 80:1, 100:1, 120:1 | ||
|
Risposta negativa
|
Meno di 20 secondi d'arco | ||
|
Velocità media di ingresso
|
3500 giri/min | ||
|
Velocità di ingresso massima
|
7300 giri/min | ||
|
La vita progettata
|
15000 ore | ||
|
Modello
|
17 | ||
|
Peso
|
00,67 kg | ||
| Garanzia | 1 anno | ||
Applicazioni
|
|
|
|
| Robot industriali | Dispositivi medici | Sistemi di produzione | Sistema a semiconduttori |
