Name: 8500 r/min Zero contraccolpo riduttore di tensione motore d'onda armonica
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-14-XX-U-I
Availability: InStock

Casa. > prodotti > Azionamento armonico >

8500 r/min Zero contraccolpo riduttore di tensione motore d'onda armonica

8500r/Min riduttore di reazione negativa a zero

riduttore di reazione negativa a zero

Dispositivo per le onde di contraccolpo di resistenza zero

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

LSS-14-XX-U-I

Contattaci

Chiedi un preventivo

8500 r/min Zero contraccolpo riduttore di tensione motore d'onda armonica

Dettagli del prodotto

Modello:

Prodotto:

Modello 14 LSS - I unità di ingranaggi armonici

Materiale:

Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti

Rapporto di riduzione:

50:1, 80:1, 100:1, 120:1

Risposta negativa:

≤ 20 sec. di arco

Torsione nominale a 2000 r/min di ingresso:

5.4 a 7.8 Nm

Velocità massima di ingresso:

8500 R/min

La vita progettata:

15000 ore

Peso:

0,51 chilogrammi

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

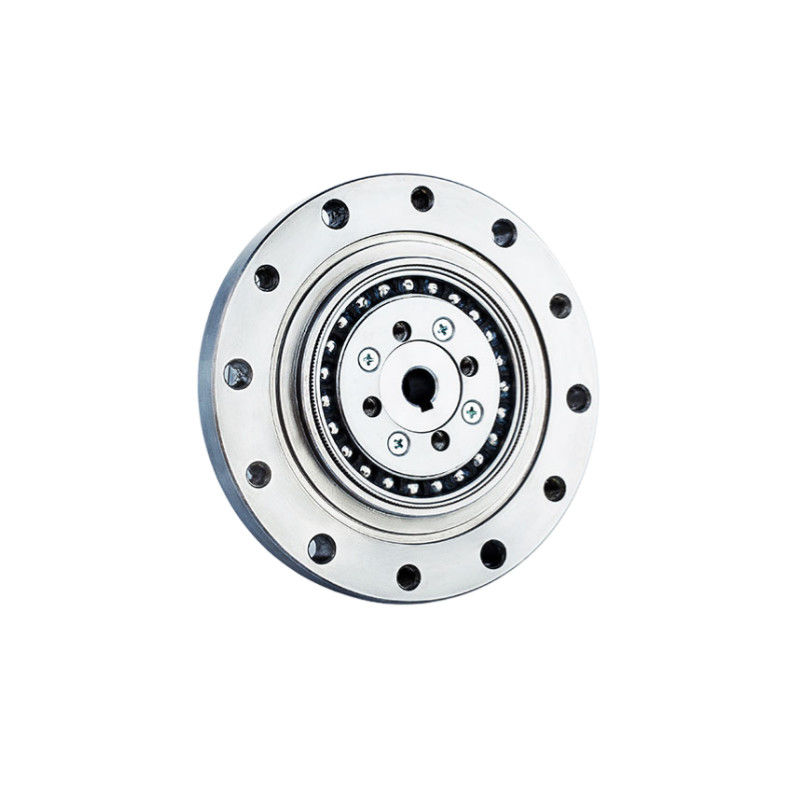

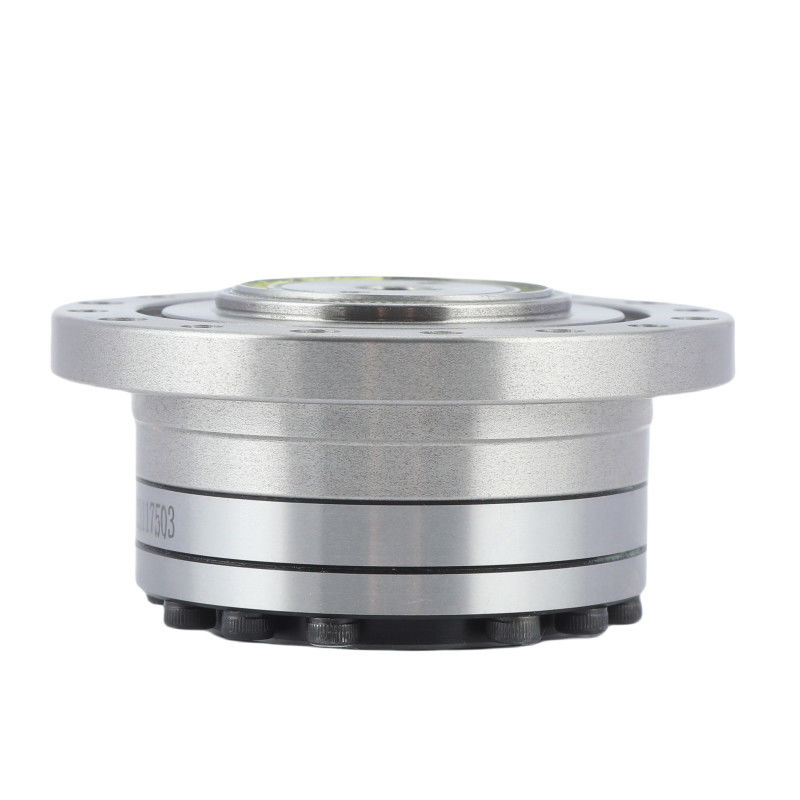

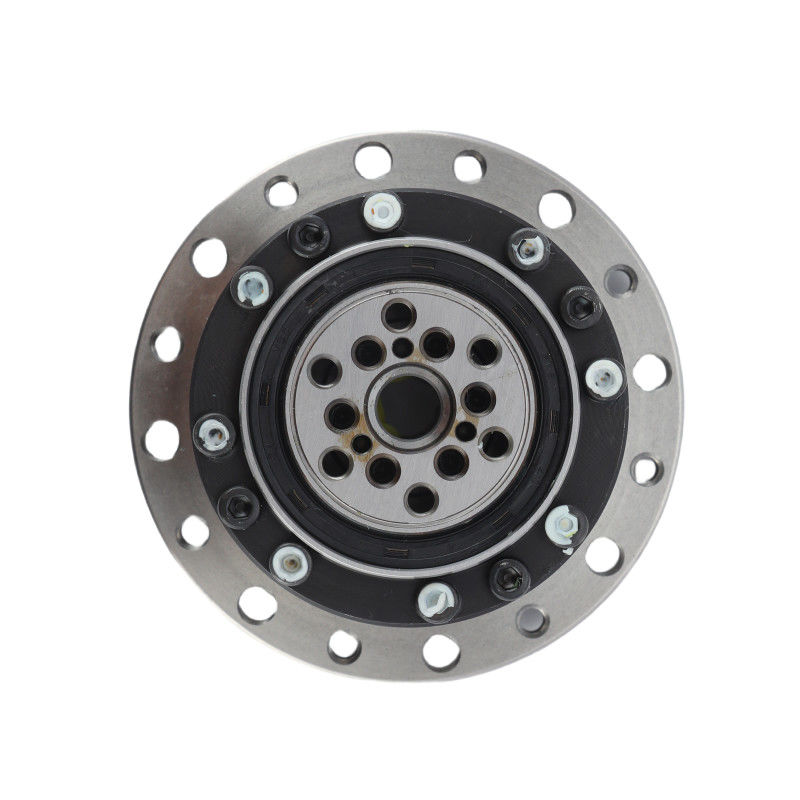

8500 r/min Zero contraccolpo riduttore di tensione motore d'onda armonica

	Generatore di ondeè una camma a forma ellittica, in genere dotata di cuscinetti a sfere, che viene posizionata all'interno della flexspline.
	Flexsplineè un componente cilindrico flessibile a pareti sottili con denti esterni. si inserisce all'interno della spline circolare e si deforma in una forma ellittica a causa del generatore di onde.Lo spline flessibile ha meno denti dello spline circolare.
	Slinea circolareSi tratta di un anello circolare rigido con denti interni che si mescolano con i denti esterni della linea flessibile.

Tabella dei parametri

Modello		14
Rapporto di riduzione		50	80	100	120
Torsione nominale a 2000 r/min di ingresso	Nm	5.4	7.8	7.8	7.8
Torsione nominale a 2000 r/min di ingresso	kgfm	0.55	0.8	0.8	0.8
Torsione massima ammissibile all'avvio e all'arresto	Nm	18	23	28	28
Torsione massima ammissibile all'avvio e all'arresto	kgfm	1.8	2.4	2.9	2.9
Valore massimo ammissibile per la coppia media di carico	Nm	6.9	11	11	11
Valore massimo ammissibile per la coppia media di carico	kgfm	0.7	1.1	1.1	1.1
Torsione momentanea massima ammissibile	Nm	35	47	54	54
Torsione momentanea massima ammissibile	kgfm	3.6	4.8	5.5	5.5
Velocità di rotazione massima di ingresso ammissibile (Grease)	r/min	8500
Velocità di rotazione media di ingresso ammissibile (Grease)	r/min	3500
Risposta negativa	Arc Sec	≤ 20
Peso	kg	0.51
Vita del progetto	Orario	10000	15000	15000	15000

Attributi chiave delle unità di ingranaggio armonico LSS - Serie I Modello 14
Prodotto	Unità di ingranaggi armonici
Materiale	Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti
Rapporto di riduzione	50:1, 80:1, 100:1, 120:1
Risposta negativa	Meno di 20 secondi d'arco
Velocità media di ingresso	3500 giri/min
Velocità di ingresso massima	8500 giri/min
La vita progettata	15000 ore
Modello	14
Peso	0.51 kg
Garanzia	1 anno

Applicazioni


Macchine CNC	Sistema a semiconduttori	Robot industriali
