Casella di ingranaggi per riduttori di azionamento armonici a onda di stiramento CNC Produzione in serie

Reduttore di trasmissione armonica a onda di sforzo

Reduttore di azionamento armonico CNC

Casella di ingranaggi armonica a onda di contrazione

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

LSS-11-XX-U-I

Contattaci

Chiedi un preventivo

Casella di ingranaggi per riduttori di azionamento armonici a onda di stiramento CNC Produzione in serie

Dettagli del prodotto

Prodotto:

Modello 11 LSS - I unità di ingranaggi armonici

Materiale:

Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti

Rapporto di riduzione:

50:1, 80:1, 100:1

Risposta negativa:

≤ 30 secondi d'arco

Torsione nominale a 2000 r/min di ingresso:

3.5 a 5 Nm

Velocità media di ingresso:

3500 giri/min

La vita progettata:

10000 ore

Modello:

Peso:

0.25 KG

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Casella di marcia del riduttore di azionamento armonico a onda di tendenza

Tabella dei parametri

Modello	Rapporto di riduzione	Torsione nominale a 2000 r/min di ingresso	Torsione massima ammissibile all'avvio e all'arresto	Valore massimo ammissibile per la coppia media di carico	Torsione momentanea massima ammissibile	Velocità di rotazione massima ammissibile di ingresso ((Grease)	Velocità di rotazione media di ingresso ammissibile ((Greaae)	Momento di inerzia
Modello	Rapporto di riduzione	Nm	Nm	Nm	Nm	r/min	r/min	kgcm2
11	50	3.5	8.3	5.5	17	8500	3500	1.4×10-2 1.2×10-2
	80	4.5	9.9	8	22.5
	100	5	11	8.9	25

Casella di ingranaggi per riduttori di azionamento armonici a onda di stiramento CNC Produzione in serie 1

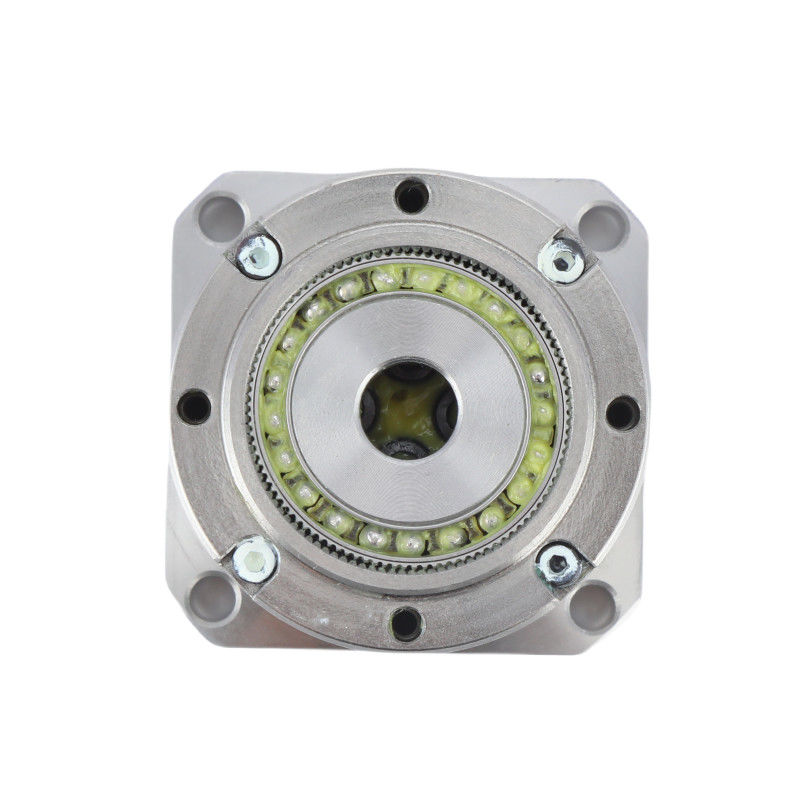

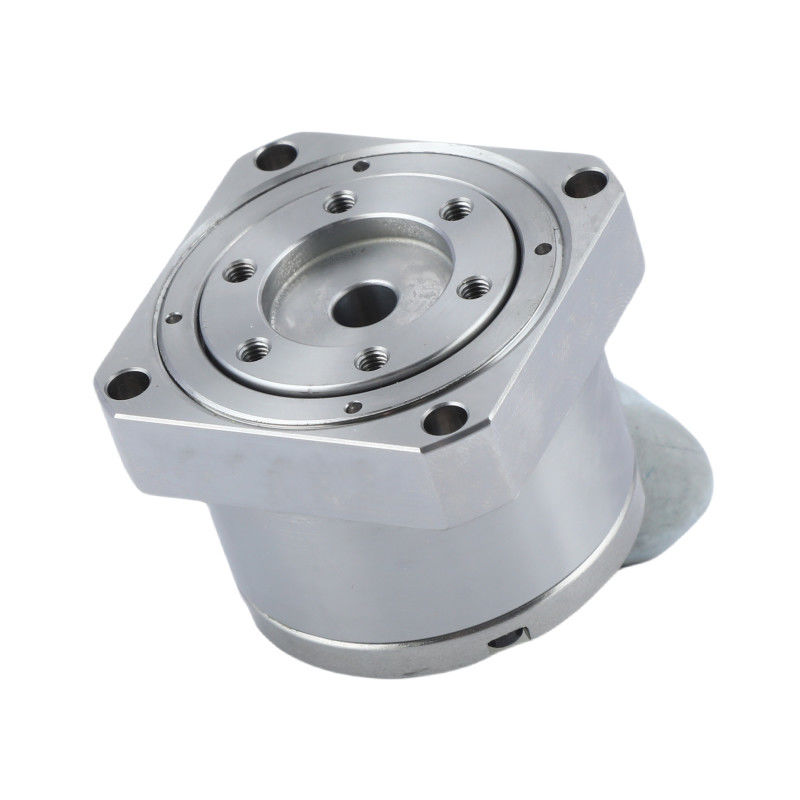

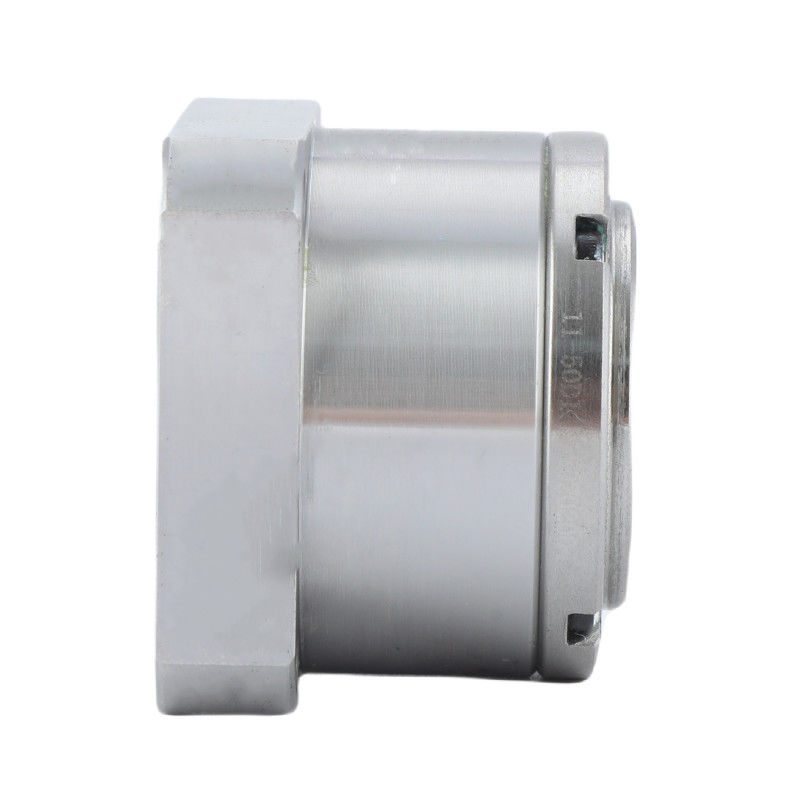

Immagini dettagliate

Attributi chiave delle unità di ingranaggi armonici LSS - Serie I Modello 11
Prodotto	Unità di ingranaggi armonici
Materiale	Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti
Rapporto di riduzione	50:1, 80:1, 100:1
Risposta negativa	Meno di 20 secondi d'arco
Velocità media di ingresso	3500 giri/min
Velocità di ingresso massima	8500 giri/min
La vita progettata	10000 ore
Modello	11
Peso	0.25 kg
Garanzia	1 anno

Applicazioni


Semiconduttori	Robot industriali	Sistemi di produzione

Disegni PDF
