Luogo di origine:
Jiangsu, Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
LSN-11-XX-U-I
Il propulsore armonico di Giant Precision e' progettato per una reazione negativa da zero a bassa.Fornisce il più alto livello di precisione di trasmissione e può supportare un elevato rapporto di riduzione in un singolo stadio con minima inerziaLa progettazione ad alta precisione e densità di coppia rende l'azionamento armonico la soluzione ideale per applicazioni di controllo del movimento di precisione.
La nostra gamma Giant Precision Harmonic Drive include un'ampia varietà di opzioni di ingranaggi per onde di deformazione.
|
|
Caratteristiche chiave dell'impulso armonico
Specificità dell'azionamento armonico
Tabella dei parametri nominali
| Modello | Rapporto di riduzione | Torsione nominale a 2000 r/min di ingresso | Torsione massima ammissibile all'avvio e all'arresto | Valore massimo ammissibile per la coppia media di carico | Torsione momentanea massima ammissibile | Velocità di rotazione massima di ingresso ammissibile (Grease) |
Velocità di rotazione media di ingresso ammissibile (Grease) |
Risposta negativa | Peso | Vita del progetto | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Orario | ||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17.0 | 1.73 | 8500 | 3500 | ≤ 30 | 0.17 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8.0 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5.0 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25.0 | 2.55 | 10000 | |||||
| Attributi chiave del riduttore di onde di sforzo ultraleggero LSN-11-XX-U-I | |||
| Prodotto | Peso leggero Modello 11 Azionamento armonico | ||
|
Materiale
|
Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti | ||
|
Rapporto di riduzione
|
50, 80, 100 | ||
|
Risposta negativa
|
Meno di 30 secondi d'arco | ||
|
Velocità media di ingresso
|
3500 giri/min | ||
|
Velocità di ingresso massima
|
8500 giri/min | ||
|
La vita progettata
|
10000 ore | ||
|
Modello
|
8 | ||
|
Peso
|
0.17 kg | ||
| Garanzia | 1 anno | ||
| Tempo di consegna | 2 4 settimane | ||
| Applicazione | Robotica e automazione, attrezzature per semiconduttori, aerospaziale | ||

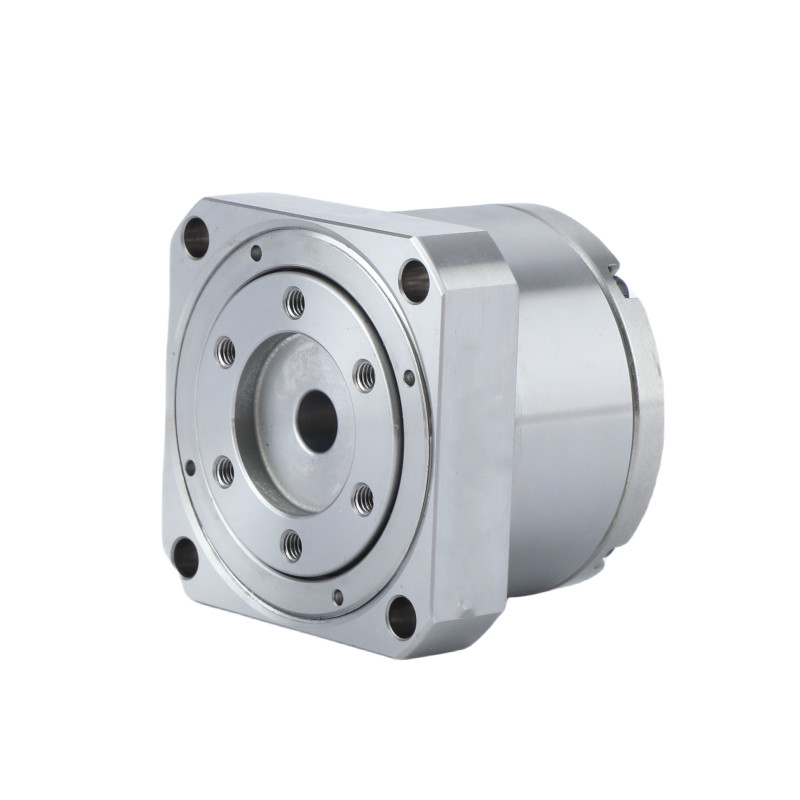

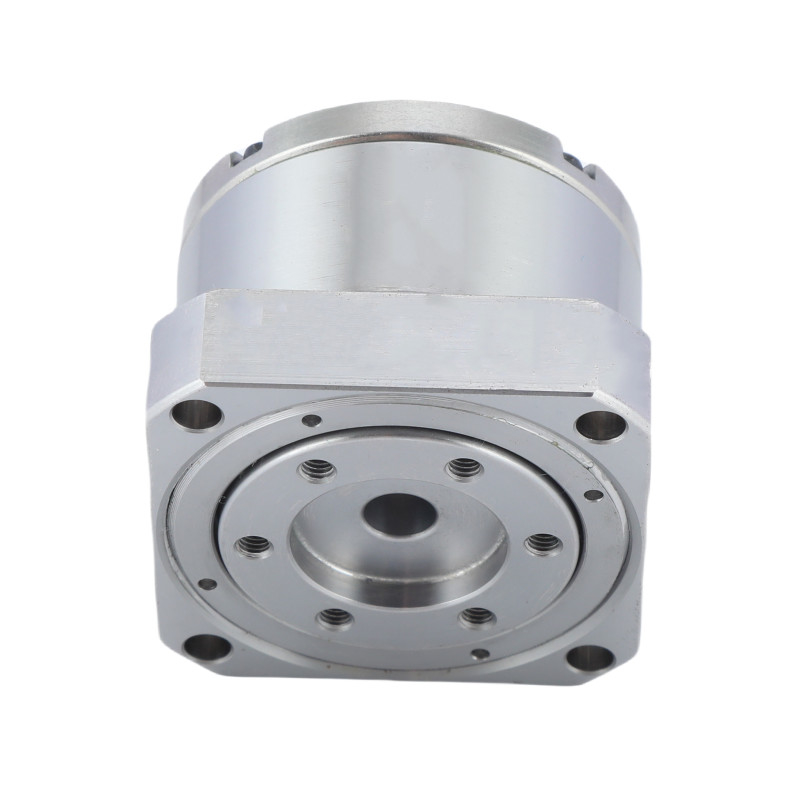

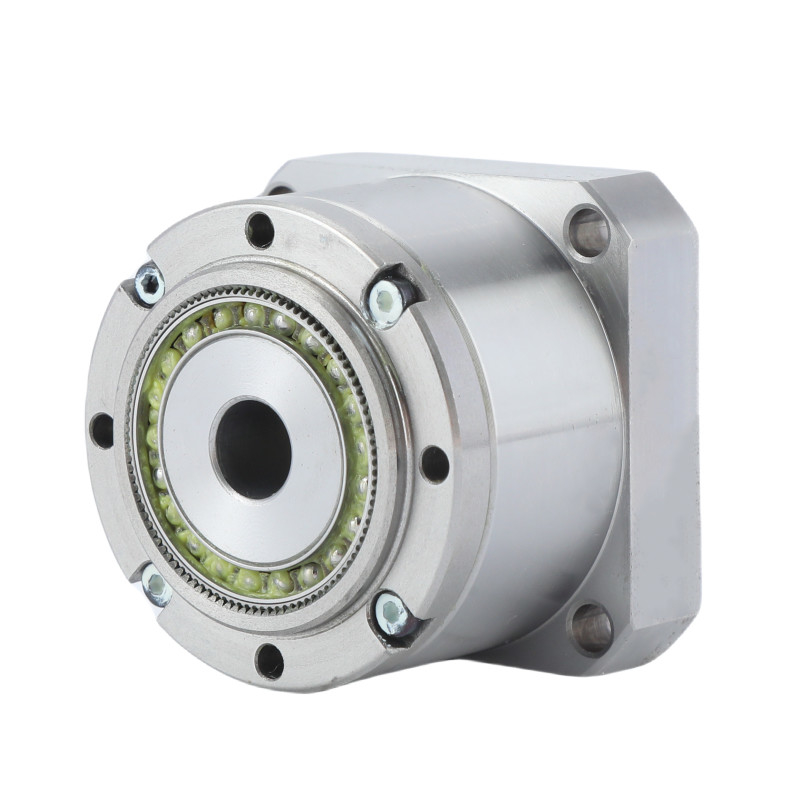

Immagini dettagliate
Applicazioni
|
|
|
| Robot industriali | Aerospaziale | Sistemi di produzione |
Disegni PDF Scarica
