Luogo di origine:
Jiangsu, Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
LSN-8-XX-U-I
Descrizione del prodotto

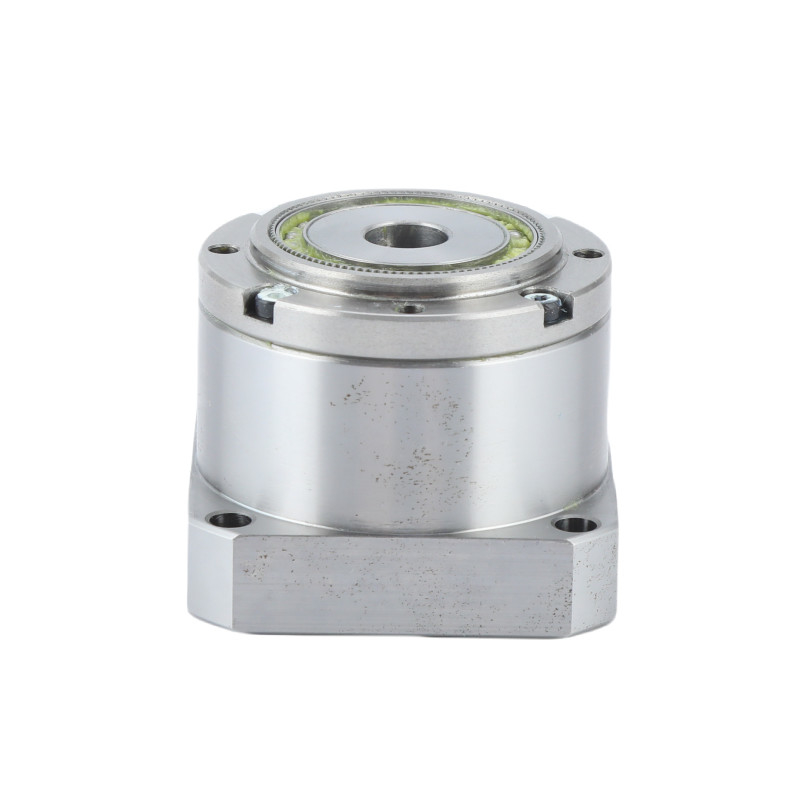

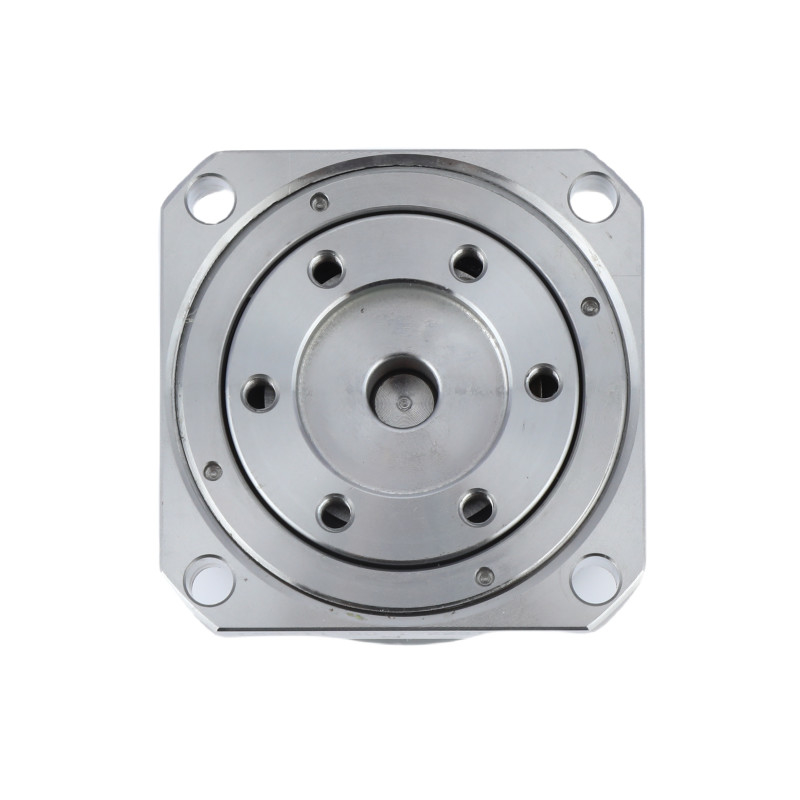

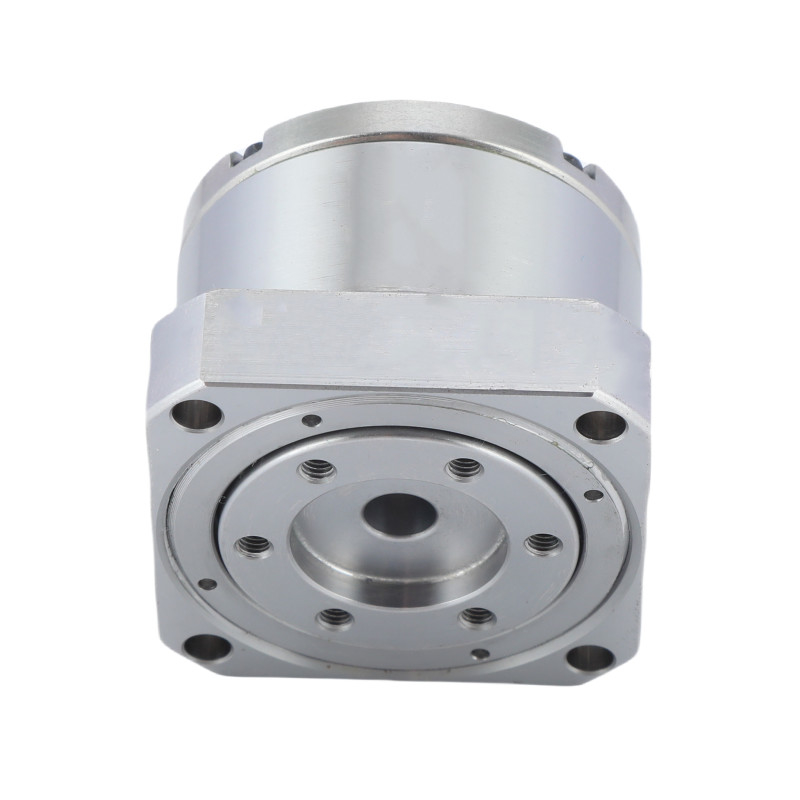

Il motore armonico modello 8 della serie LSN è noto come riduttore di onde di deformazione ultraleggero.
Confrontando con i prodotti standard che hanno le stesse prestazioni, LSN - 8 - XX - U - I unità di ingranaggio è solo 0.08 kg perché abbiamo aggiornato il materiale della spline circolare dall'acciaio alla lega di alluminio.
Caratteristiche chiave
• 30% più leggero
• Alta capacità di coppia
• Alta capacità di carico
• Rapporti di riduzione: 50:1 e 100:1
Specificità
Tabella dei parametri nominali della serie LSN-8-XX-U-I
| Modello | Rapporto di riduzione | Torsione nominale a 2000 r/min di ingresso | Torsione massima ammissibile all'avvio e all'arresto | Valore massimo ammissibile per la coppia media di carico | Torsione momentanea massima ammissibile | Velocità di rotazione massima di ingresso ammissibile (Grease) |
Velocità di rotazione media di ingresso ammissibile (Grease) |
Risposta negativa | Peso | Vita del progetto | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Orario | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.08 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| Attributi chiave diLSN-8-XX-U-I Riduttore di onde di sollecitazione ultraleggero | |||
| Prodotto | Motore armonico modello 8 di serie LSN leggero | ||
|
Materiale
|
Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti | ||
|
Rapporto di riduzione
|
50, 100 | ||
|
Risposta negativa
|
Meno di 40 secondi d'arco | ||
|
Velocità media di ingresso
|
3500 giri/min | ||
|
Velocità di ingresso massima
|
8500 giri/min | ||
|
La vita progettata
|
10000 ore | ||
|
Modello
|
8 | ||
|
Peso
|
00,08 kg | ||
| Garanzia | 1 anno | ||
| Applicazione | Robotica e automazione, attrezzature per semiconduttori | ||
Applicazioni
Gli azionamenti armonici, o azionamenti armonici degli ingranaggi, sono meccanismi specializzati di ingranaggi noti per la loro precisione e il loro design compatto.Essi trovano applicazione in una varietà di campi a causa delle loro proprietà uniche.
| Robotica | Gli azionamenti armonici sono ampiamente utilizzati in robotica per il loro elevato rapporto coppia/peso e la loro precisione. | |
| Aerospaziale | Nell'ingegneria aerospaziale, gli azionamenti armonici sono utilizzati nei sistemi satellitari e dei veicoli spaziali a causa della loro affidabilità e compattezza.Sono essenziali nei meccanismi che richiedono un'alta precisione e un minimo di reazione, quali antenne satellitari e carrelli d'atterraggio. | |
| Dispositivi medici | Gli azionamenti armonici sono utilizzati in vari dispositivi medici, tra cui robot chirurgici e apparecchiature diagnostiche.La loro precisione e il loro movimento liscio sono fondamentali per operazioni delicate e diagnosi accurate. | |
