Name: Casella di marcia armonica completamente sigillata
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: 14/17/20/20/25/32/40
Availability: InStock

Casa. > prodotti > Azionamento armonico >

Casella di marcia armonica completamente sigillata

Azionamento a onda di deformazione completamente sigillato

azionamento delle onde di deformazione cambio armonico

riduttore di onde di deformazione

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

14/17/20/20/25/32/40

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Prodotto:

Riduzione delle onde di deformazione della serie LHG-III

Materiale:

Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti

Rapporto di riduzione:

50Da 1 a 160:1

Risposta negativa:

≤ 20 sec. di arco

Velocità media di ingresso:

3500 giri/min

Velocità massima di ingresso:

8500 R/min

La vita progettata:

15000 ore

Modello:

14, 17, 20, 25, 32, 40

Peso:

00,7 a 7,2 kg

Struttura:

Completamente sigillato

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Casella di marcia armonica ad alta coppia completamente sigillata

Descrizione del prodotto

LHG - III è un riduttore di onde di deformazione ad alta coppia con una capacità di carico della coppia superiore del 30% rispetto alla serie standard LHT, garantendo prestazioni superiori in applicazioni esigenti.

La linea flessibile è una struttura cilindrica standard con flangia cava.

Con un aumento del 43% della durata di servizio, la serie LHG - III offre una maggiore affidabilità e longevità, riducendo al minimo i tempi di fermo e i costi di manutenzione.

Caratteristiche chiave

Alta rigidità torsionale
Grandi fori cavi
Zero reazione negativa
Capacità di coppia elevata
Progettazione compatta e semplice
Disponibili unità di ingresso dell'albero
Alta precisione di posizionamento

Tabella dei parametri nominali della serie LHG - III

Modello	Rapporto di riduzione	Torsione nominale a 2000 r/min di ingresso		Torsione massima ammissibile all'avvio e all'arresto		Valore massimo ammissibile per la coppia media di carico		Torsione momentanea massima ammissibile		Velocità di rotazione massima di ingresso ammissibile (Grease)	Velocità di rotazione media di ingresso ammissibile (Grease)	Risposta negativa	Peso	Vita del progetto
		Torsione nominale a 2000 r/min di ingresso		Torsione massima ammissibile all'avvio e all'arresto				Torsione momentanea massima ammissibile				Risposta negativa	Peso	Vita del progetto
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Kg	Orario
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤ 20	0.7	15000
	80	10	1	30	3.1	14	1.4	61	6.2
	100	10	1	36	3.7	14	1.4	70	7.2
	120	10	1	36	3.7	14	1.4	70	7.2
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	≤ 20	0.99	15000
	80	29	2.9	56	5.7	35	3.6	113	12
	100	31	3.2	70	7.2	51	5.2	143	15
	120	31	3.2	70	7.2	51	5.2	112	11
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤ 20	1.32	15000
	80	44	4.5	96	9.8	61	6.2	165	17
	100	52	5.3	107	10.9	64	6.5	191	20
	120	52	5.3	113	11.5	64	6.5	191	20
	160	52	5.3	120	12.2	64	6.5	191	20
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤ 20	2.02	15000
	80	82	8.4	178	18	113	12	332	34
	100	87	8.9	204	21	140	14	369	38
	120	87	8.9	217	22	140	14	395	40
32	50	99	10	281	29	140	14	497	51	4800	3500	≤ 20	4.2	15000
	80	153	16	395	40	217	22	738	75
	100	178	18	433	44	281	29	841	86
	120	178	18	459	47	281	29	892	91
40	50	178	18	523	53	255	26	892	91	4000	3000	≤ 20	7.2	15000
	80	268	27	675	69	369	38	1270	130
	100	345	35	738	75	484	49	1400	143
	120	382	39	802	82	586	60	1530	156

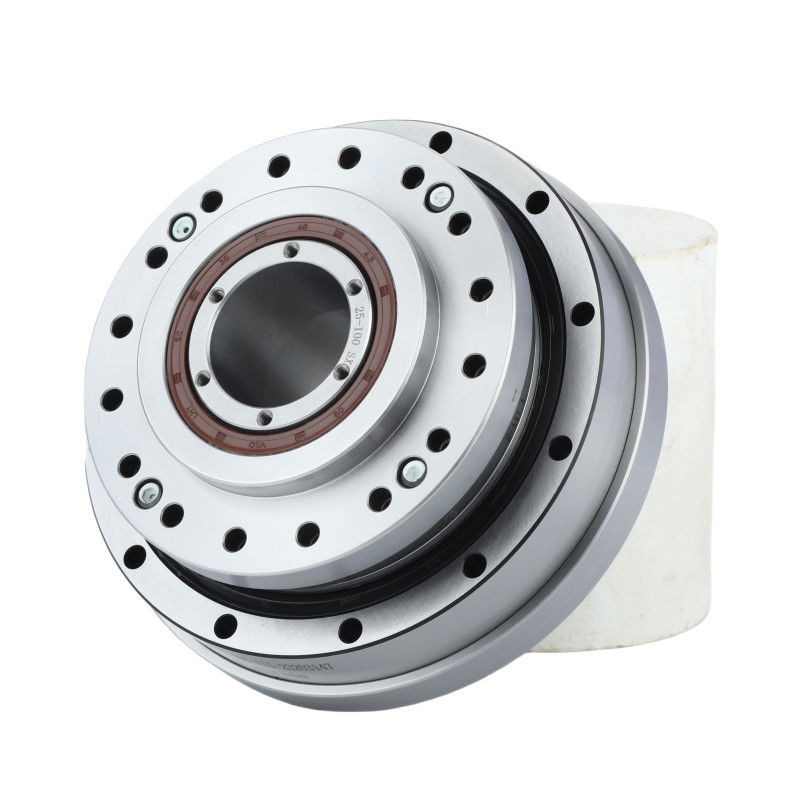

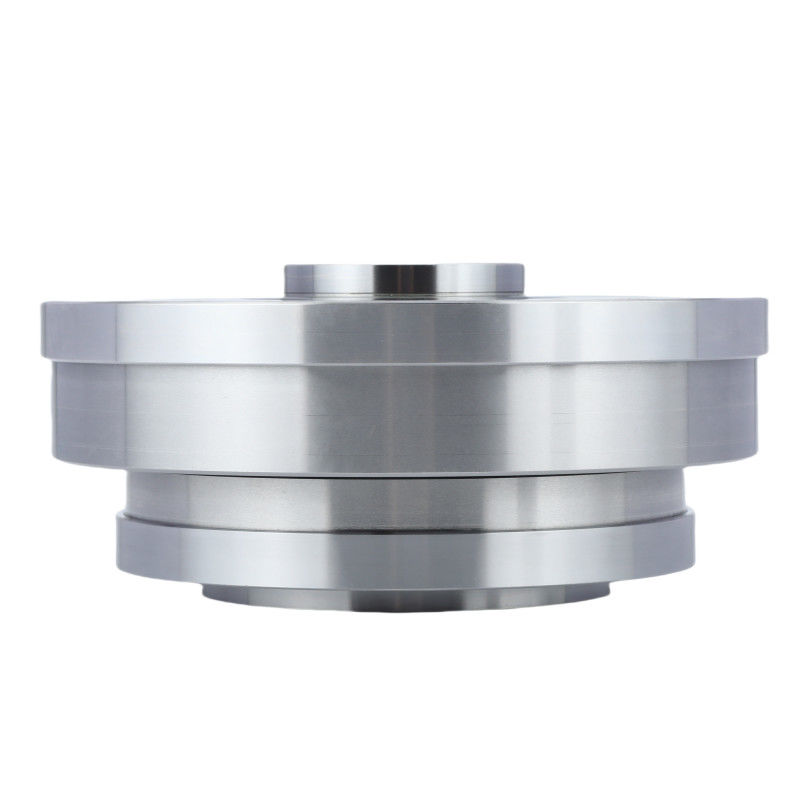

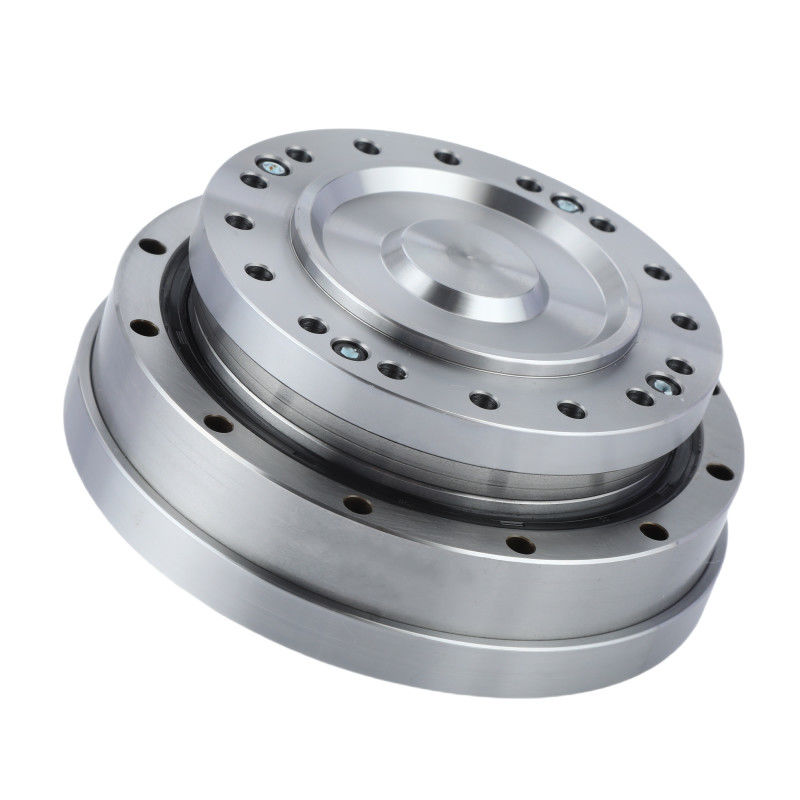

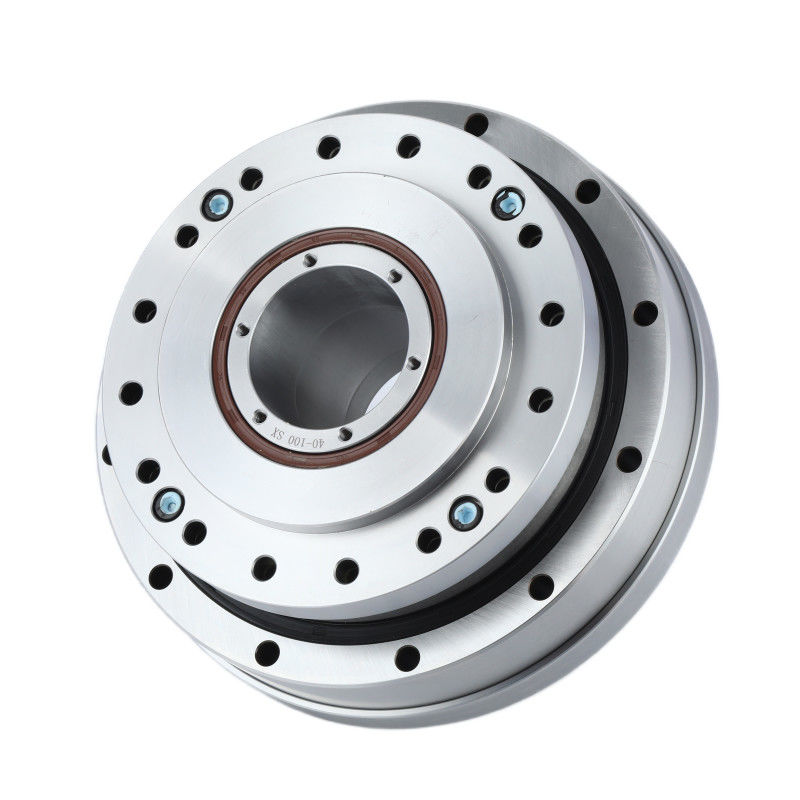

Immagini dettagliate

Attributi chiave del riduttore di onde di sollecitazione della serie III LHG
Prodotto	Reduttore armonico della serie LHG-III
Materiale	Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti
Rapporto di riduzione	50Da 1 a 160:1
Risposta negativa	Meno di 20 secondi d'arco
Velocità media di ingresso	3500 giri/min
Velocità di ingresso massima	8500 giri/min
La vita progettata	15000 ore
Modello	14, 17, 20, 25, 32, 40
Struttura	Completamente sigillato
Peso	00,7 a 7,2 kg
Garanzia	1 anno

Applicazioni


Sistemi di imballaggio	Macchine CNC	Robot industriali

Disegni PDF Scarica

LHG-14-XX-U-III.pdf LHG-17-XX-U-III.pdf LHG-20-XX-U-III.pdf

LHG-25-XX-U-III.pdf LHG-32-XX-U-III.pdf LHG-40-XX-U-III.pdf
