Luogo di origine:
Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
14/17/20/20/25/32/40
Riduzione delle onde di deformazione di serie LHG - II
Descrizione del prodotto
Reduttore di onda di deformazione della serie LHG-IIIl motore è dotato di un fattore di forma compatto per un'integrazione efficiente in termini di spazio e consente di collegare direttamente il motore al cambio per una semplice installazione.
Questo riduttore armonico è stato specificamente sviluppato per applicazioni ad alta coppia.garantire prestazioni superiori in applicazioni impegnative, insieme ad un aumento del 43% della durata di servizio.
Caratteristiche chiave
Tabella dei parametri nominali della serie LHG - II
|
Modello
|
Rapporto di riduzione | Torsione nominale a 2000 r/min di ingresso | Torsione massima ammissibile all'avvio e all'arresto | Valore massimo ammissibile per la coppia media di carico | Torsione momentanea massima ammissibile | Velocità di rotazione massima ammissibile di ingresso ((Grease) | Velocità di rotazione media di ingresso ammissibile ((Grease) | Risposta negativa | Peso | Vita del progetto | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | Kg | Orario | ||
| 14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ≤ 20 | 0.4 | 10000 |
| 80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | 61 | 6.2 | 15000 | |||||
| 100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
| 120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ≤ 20 | 0.54 | 10000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 113 | 12 | 15000 | |||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 143 | 15 | 15000 | |||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 112 | 11 | 15000 | |||||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ≤ 20 | 0.72 | 10000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | 15000 | |||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 25 | 50 | 51 | 5.2 | 127 | 13 | 72 | 7.3 | 242 | 25 | 5600 | 3500 | ≤ 20 | 1.22 | 10000 |
| 80 | 82 | 8.4 | 178 | 18 | 113 | 12 | 332 | 34 | 15000 | |||||
| 100 | 87 | 8.9 | 204 | 21 | 140 | 14 | 369 | 38 | 15000 | |||||
| 120 | 87 | 8.9 | 217 | 22 | 140 | 14 | 395 | 40 | 15000 | |||||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤ 20 | 2.54 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||
| 40 | 50 | 178 | 18 | 523 | 53 | 255 | 26 | 892 | 91 | 4000 | 3000 | ≤ 20 | 4.4 | 10000 |
| 80 | 268 | 27 | 675 | 69 | 369 | 38 | 1270 | 130 | 15000 | |||||
| 100 | 345 | 35 | 738 | 75 | 484 | 49 | 1400 | 143 | 15000 | |||||
| 120 | 382 | 39 | 802 | 82 | 586 | 60 | 1530 | 156 | 15000 | |||||

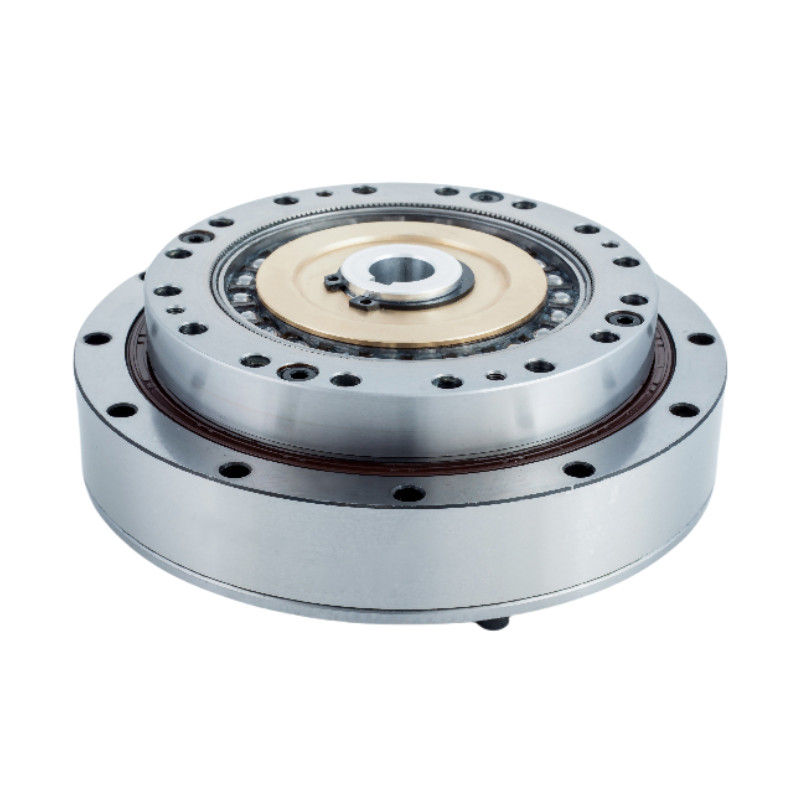

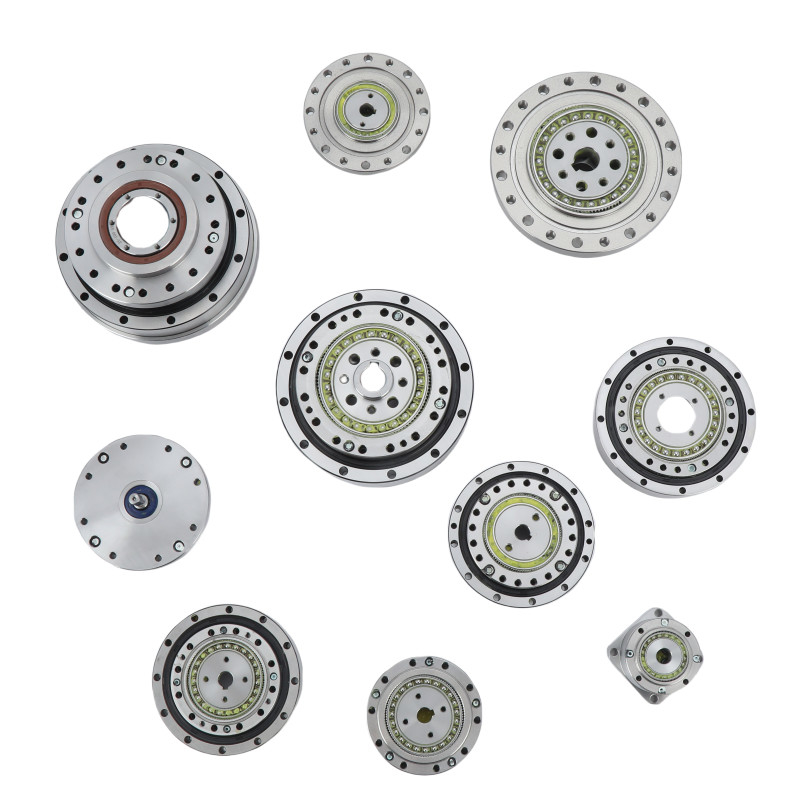

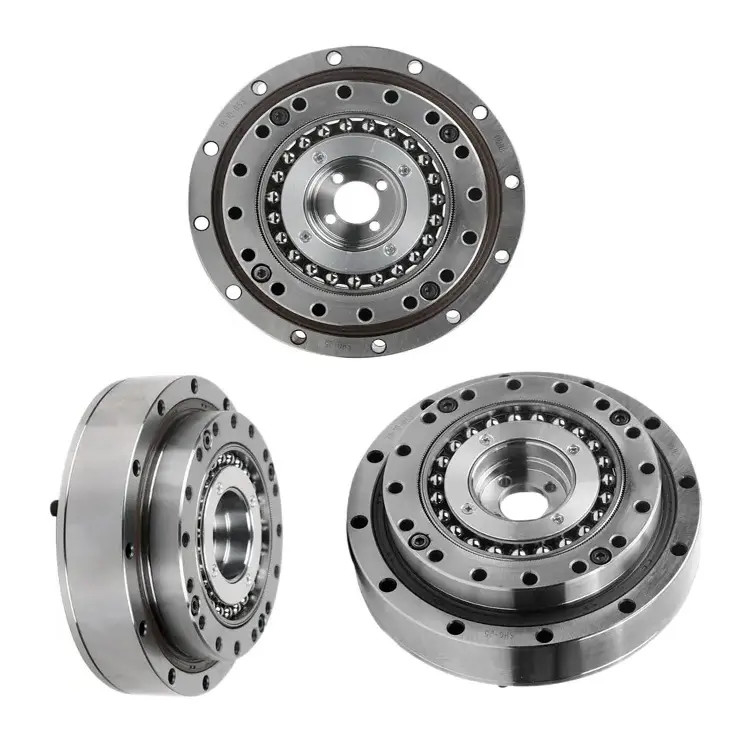

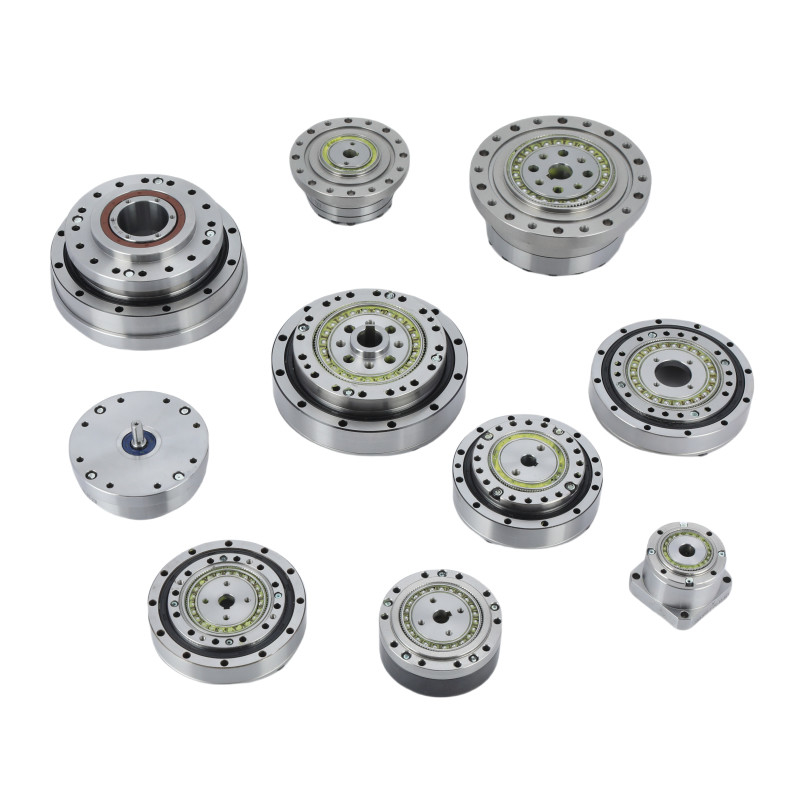

Immagini dettagliate
| Attributi chiave del riduttore di onde di sollecitazione della serie LHG-II | |||
| Prodotto | Reduttore armonico della serie LHG-II | ||
|
Materiale
|
Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti | ||
|
Rapporto di riduzione
|
50Da 1 a 160:1 | ||
|
Risposta negativa
|
Meno di 20 secondi d'arco | ||
|
Velocità media di ingresso
|
3500 giri/min | ||
|
Velocità di ingresso massima
|
8500 giri/min | ||
|
La vita progettata
|
15000 ore | ||
|
Modello
|
14, 17, 20, 25, 32, 40 | ||
|
Peso
|
0da 0,4 a 4,4 kg | ||
| Garanzia | 1 anno | ||
Applicazioni
|
|
|
| Robot industriali | Robot umnoidi | Semiconduttori |
Disegni PDF Scarica
LHG-14-XX-U-II.pdf LHG-17-XX-U-II.pdf LHG-20-XX-U-II.pdf
LHG-25-XX-U-II.pdf LHG-32-XX-U-II.pdf
