Guida armonica riduttore di tensione a reazione zero

Riduttore di marcia di trasmissione a reazione negativa zero

Dispositivo di riduzione degli ingranaggi a controriferenza zero

Trasmissione armonica completamente sigillata

Luogo di origine:

Jiangsu, Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

Modello 14, 17, 20, 25, 32, 40

Contattaci

Chiedi un preventivo

Guida armonica riduttore di tensione a reazione zero

Dettagli del prodotto

Prodotto:

LHT - IV riduttore di onde di sollecitazione sigillato

Materiale:

Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti

Rapporto di riduzione:

50Da 1 a 160:1

Risposta negativa:

≤ 20 sec. di arco

Velocità massima di ingresso:

8500 R/min

Velocità media di ingresso:

3500 giri/min

La vita progettata:

15000 ore

Modello:

14, 17, 20, 25, 32, 40

Peso:

0.66 a 7 kg

Colore:

Fabbricazione

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Struttura completamente sigillata riduttore di onde di sollecitazione

Name: Guida armonica riduttore di tensione a reazione zero
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Modello 14, 17, 20, 25, 32, 40
Availability: InStock

Descrizione del prodotto

La serie LHT - IV è dotata di un albero di ingresso e l'ingranaggio per onde di deformazione è progettato con un cuscinetto di supporto all'interno e una struttura completamente sigillata.

È molto adatto per le occasioni in cui è necessario installare ingranaggi a busta o trasmissioni a cinghia di sincronizzazione all'estremità di ingresso.

Caratteristiche chiave

Capacità di coppia elevata
Risposta negativa zero
Alta rigidità torsionale
Rapporti di riduzione: 50:1 a 160:1
Alta precisione di posizionamento
Struttura completamente sigillata

Tabella dei parametri nominali della serie LHT-IV

Modello	Rapporto di riduzione	Torsione nominale a 2000 r/min di ingresso		Torsione massima ammissibile all'avvio e all'arresto		Valore massimo ammissibile per la coppia media di carico		Torsione momentanea massima ammissibile		Velocità di rotazione massima ammissibile di ingresso ((Grease)	Velocità di rotazione media di ingresso ammissibile ((Grease)	Risposta negativa	Peso	Vita del progetto
		Torsione nominale a 2000 r/min di ingresso		Torsione massima ammissibile all'avvio e all'arresto				Torsione momentanea massima ammissibile				Risposta negativa	Peso	Vita del progetto
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Kg	Orario
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.66	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤ 20	0.9	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4	110	11					15000
	120	24	2.4	54	5.5	39	4	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤ 20	1.29	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤ 20	1.99	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤ 20	4	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤ 20	7	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

Immagini dettagliate

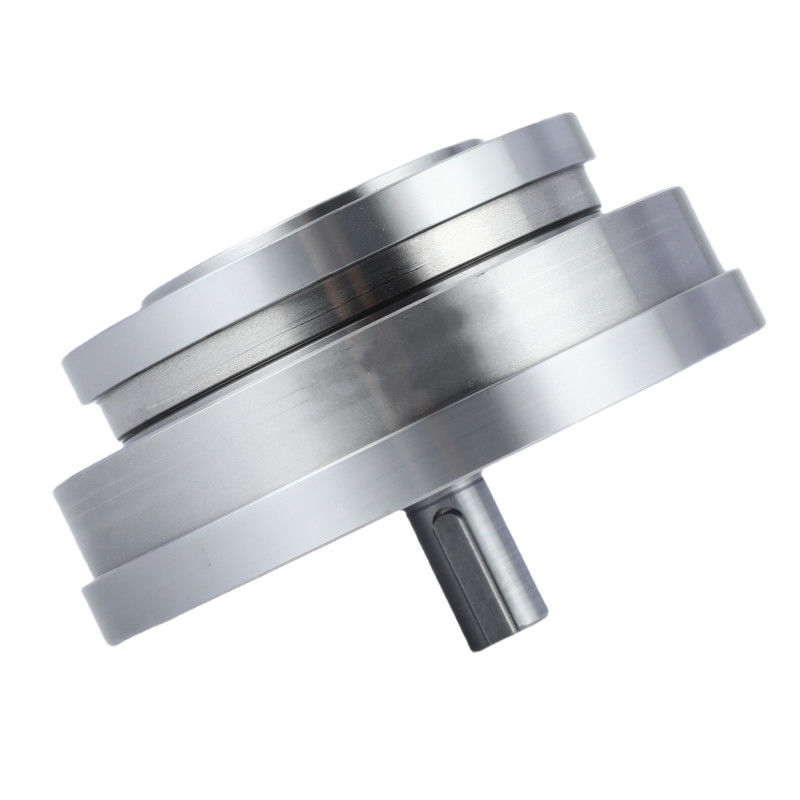

Guida armonica riduttore di tensione a reazione zero 0

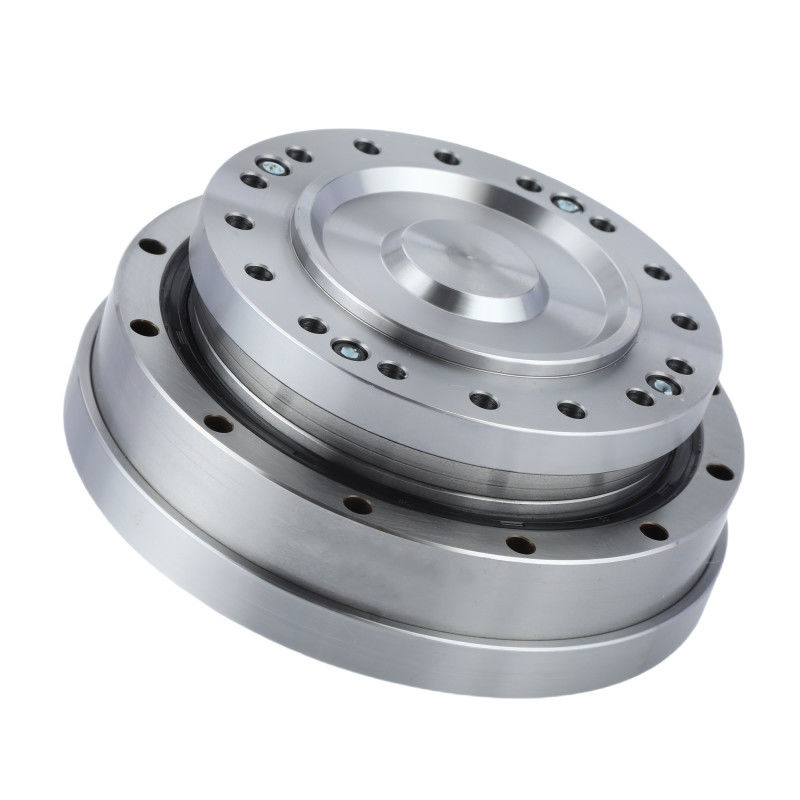

Guida armonica riduttore di tensione a reazione zero 1

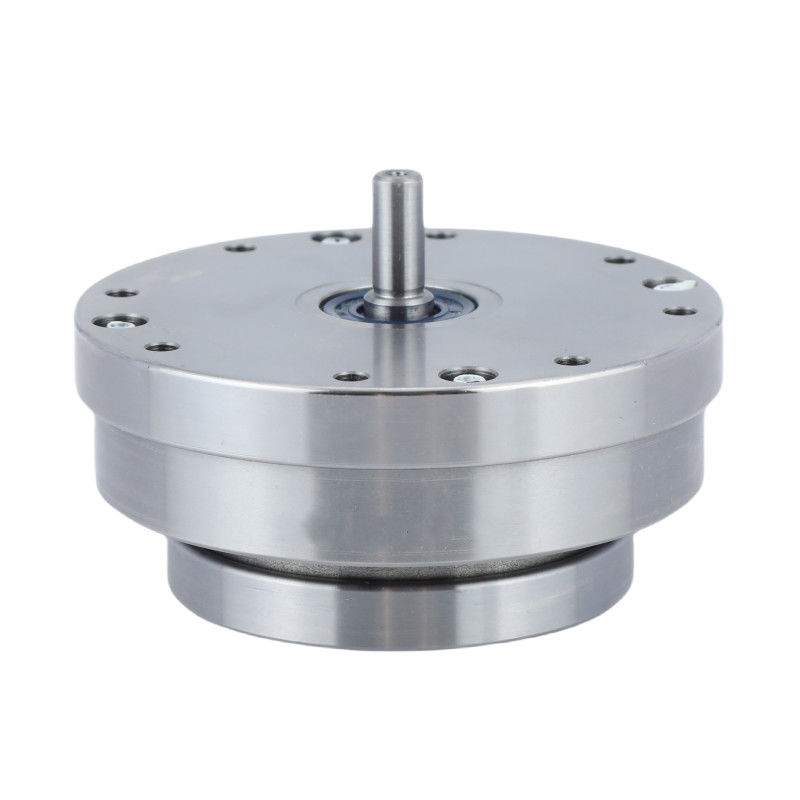

Guida armonica riduttore di tensione a reazione zero 2

Attributi chiave del riduttore di onde di sollecitazione sigillato della serie LHT - IV
Prodotto	Ingranaggi armonici sigillati
Materiale	Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti
Rapporto di riduzione	50, 80, 100, 120, 160
Risposta negativa	Meno di 20 secondi d'arco
Velocità media di ingresso	3500 giri/min
Velocità di ingresso massima	8500 giri/min
La vita progettata	15000 ore
Modello	14, 17, 20, 25, 32, 40
Peso	0.66 a 7 kg
Garanzia	1 anno

Applicazioni


Dispositivi medici	Robot umnoidi	Macchine CNC

Disegni PDF Scarica

LHT-14-XX-U-IV-keyway.pdf LHT-14-XX-U-IV-senza via.pdf

LHT-17-XX-U-IV-keyway.pdf LHT-17-XX-U-IV-senza via.pdf

LHT-20-XX-U-IV.pdf LHT-25-XX-U-IV.pdf LHT-32-XX-U-IV.pdf LHT-40-XX-U-IV.pdf
