Name: Dispositivo per ridurre la tensione dell'alluminio
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: 14/17/20/20/25/32/40
Availability: InStock

Casa. > prodotti > Azionamento armonico >

Dispositivo per ridurre la tensione dell'alluminio

Dispositivi per le onde di deformazione a trasmissione armonica ODM

Dispositivo di riduzione dell'ondata di deformazione

Testa di ingranaggio armonica ODM

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

14/17/20/20/25/32/40

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Prodotto:

Riduzione delle onde di deformazione della serie LHG-I

Materiale:

Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti

Rapporto di riduzione:

50Da 1 a 160:1

Risposta negativa:

≤ 20 sec. di arco

Velocità media di ingresso:

3500 giri/min

Velocità massima di ingresso:

8500 R/min

La vita progettata:

15000 ore

Modello:

14, 17, 20, 25, 32, 40

Peso:

0da 0,4 a 4,4 kg

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Capacità di carico elevata e affidabilità

Descrizione del prodotto

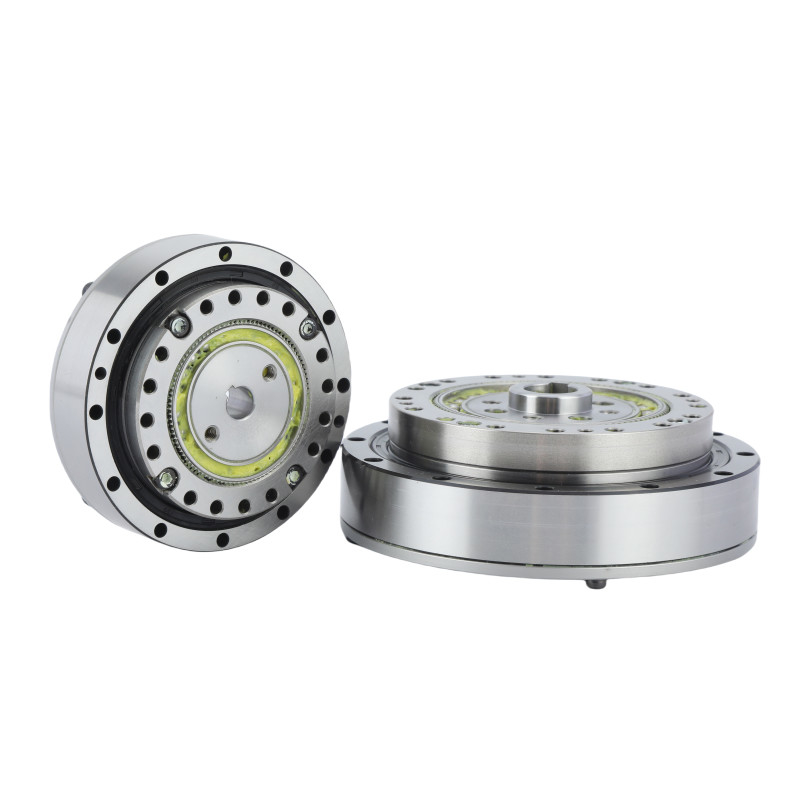

Il riduttore di onda di deformazione della serie LHG-I è una testa di cambio a canna a flangia cava che ha zero reazione inversa e una precisione e ripetibilità eccezionali.

Gli ingranaggi della serie LHG-I possono essere ampiamente utilizzati in robot umanoidi, attrezzature di produzione di semiconduttori, macchine utensili in metallo e altri campi.

Caratteristiche chiave

Progettazione compatta e concisa
Alta rigidità torsionale
Input e output coassiali
Zero reazione negativa
Eccellente precisione di posizionamento e precisione di rotazione

Tabella dei parametri nominali della serie LHG - I

Modello	Rapporto di riduzione	Torsione nominale a 2000 r/min di ingresso		Torsione massima ammissibile all'avvio e all'arresto		Valore massimo ammissibile per la coppia media di carico		Torsione momentanea massima ammissibile		Velocità di rotazione massima ammissibile di ingresso ((Grease)	Velocità di rotazione media di ingresso ammissibile ((Grease)	Risposta negativa	Peso	Vita del progetto
		Torsione nominale a 2000 r/min di ingresso		Torsione massima ammissibile all'avvio e all'arresto				Torsione momentanea massima ammissibile				Risposta negativa	Peso	Vita del progetto
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Kg	Orario
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤ 20	0.4	10000
	80	10	1	30	3.1	14	1.4	61	6.2					15000
	100	10	1	36	3.7	14	1.4	70	7.2					15000
	120	10	1	36	3.7	14	1.4	70	7.2					15000
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	≤ 20	0.54	10000
	80	29	2.9	56	5.7	35	3.6	113	12					15000
	100	31	3.2	70	7.2	51	5.2	143	15					15000
	120	31	3.2	70	7.2	51	5.2	112	11					15000
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤ 20	0.72	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤ 20	1.22	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000
32	50	99	10	281	29	140	14	497	51	4800	3500	≤ 20	2.54	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000
40	50	178	18	523	53	255	26	892	91	4000	3000	≤ 20	4.4	10000
	80	268	27	675	69	369	38	1270	130					15000
	100	345	35	738	75	484	49	1400	143					15000
	120	382	39	802	82	586	60	1530	156					15000

Immagini dettagliate

Attributi chiave del riduttore di onde di sollecitazione della serie I LHG
Prodotto	LHG - Reduttore di onde di deformazione della serie I
Materiale	Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti
Rapporto di riduzione	50Da 1 a 160:1
Risposta negativa	Meno di 20 secondi d'arco
Velocità media di ingresso	3500 giri/min
Velocità di ingresso massima	8500 giri/min
La vita progettata	15000 ore
Modello	14, 17, 20, 25, 32, 40
Peso	0da 0,4 a 4,4 kg
Garanzia	1 anno

Applicazioni


Robot industriali	Macchine ottiche	Stampa 3D e produzione di carta

Disegni PDF Scarica

LHG-14-XX-U-I.pdf LHG-17-XX-U-I.pdf LHG-20-XX-U-I.pdf

LHG-25-XX-U-I.pdf LHG-32-XX-U-I.pdf LHG-40-XX-U-I.pdf
