Corrente di riduzione armonica ad alta coppia Corrente di riduzione di coppa

Dispositivo di riduzione armonica ad alta coppia

Dispositivo di riduzione armonica tipo tazza

Azionamento delle onde di deformazione ad alta coppia

Luogo di origine:

Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

Modello 14/17/20/20/25/32/40

Contattaci

Chiedi un preventivo

Corrente di riduzione armonica ad alta coppia Corrente di riduzione di coppa

Dettagli del prodotto

Prodotto:

LSG - Reduttore di onde di deformazione della serie I

Materiale:

Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti

Rapporto di riduzione:

50, 80, 100, 120

Risposta negativa:

≤ 20 sec. di arco

Velocità media di ingresso:

3000 o 3500 giri/min

La vita progettata:

15000 ore

Modello:

14, 17, 20, 25, 32, 40

Peso:

0da.51 a 4.6 kg

Garanzia:

1 anno

Colore:

Fabbricazione

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Capacità di coppia più elevata LSG - Serie I Reduttore di onde di deformazione

Name: Corrente di riduzione armonica ad alta coppia Corrente di riduzione di coppa
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Modello 14/17/20/20/25/32/40
Availability: InStock

Descrizione del prodotto

Il riduttore di onda di deformazione della serie LSG-I è specificamente sviluppato per applicazioni ad alta coppia.

Rispetto alla serie LSS, la capacità di carico della coppia supera il 30%, vanta una durata di vita migliorata di oltre il 43%, cercando una elevata capacità di carico e affidabilità.

Caratteristiche chiave

Struttura di tipo tazza
Rapporti di riduzione da 50:1 a 120:1
Maggiore precisione ed efficienza
Alta rigidità torsionale
Funzionamento regolare

Specciaziones

Tabella dei parametri nominali della serie LSG - I

Modello	Rapporto di riduzione	Torsione nominale a 2000 r/min di ingresso		Torsione massima ammissibile all'avvio e all'arresto		Valore massimo ammissibile per la coppia media di carico		Torsione momentanea massima ammissibile		Velocità di rotazione massima ammissibile di ingresso ((Grease)	Velocità di rotazione media di ingresso ammissibile ((Grease)	Risposta negativa	Peso	Vita del progetto
		Torsione nominale a 2000 r/min di ingresso		Torsione massima ammissibile all'avvio e all'arresto				Torsione momentanea massima ammissibile				Risposta negativa	Peso	Vita del progetto
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Kg	Orario
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	¢ 20	0.51	10000
	80	10	1	30	3.1	14	1.4	58[1]	5.9[1]					15000
	100	10	1	36	3.7	14	1.4	58[1]	5.9[1]					15000
	120	10	1	36	3.7	14	1.4	58[1]	5.9[1]					15000
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	¢ 20	0.67	10000
	80	29	2.9	56	5.7	35	3.6	109[1]	11[1]					15000
	100	31	3.2	70	7.2	51	5.2	109[1]	11[1]					15000
	120	31	3.2	70	7.2	51	5.2	109[1]	11[1]					15000
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	¢ 20	0.96	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	¢ 20	1.46	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000
32	50	99	10	281	29	140	14	497	51	4800	3500	¢ 20	3.11	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000
40	50	178	18	523	53	255	26	892	91	4000	3000	¢ 20	4.6	10000
	80	268	27	675	69	369	38	1270	130					15000
	100	345	35	738	75	484	49	1400	143					15000
	120	382	39	802	82	586	60	1510[1]	154[1]					15000
[1]La coppia massima ammissibile è limitata dalla coppia motrice della vite di accoppiamento all'estremità di uscita

Immagini dettagliate

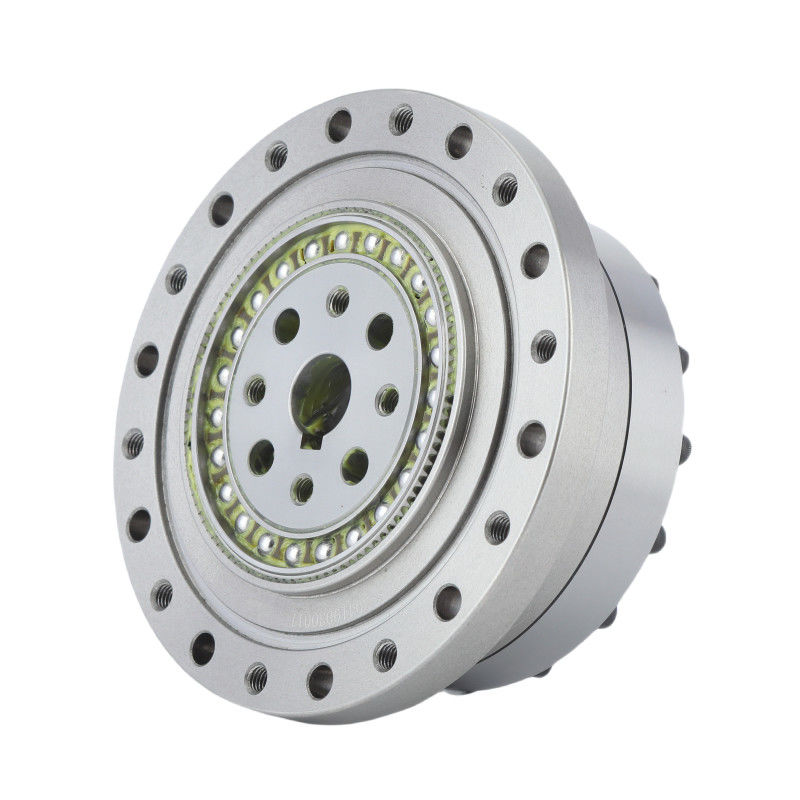

Corrente di riduzione armonica ad alta coppia Corrente di riduzione di coppa 0

Attributi chiave diRiduzione delle onde di deformazione della serie I LSG - capacità di coppia superiore
Prodotto	Riduttore di onde di deformazione con capacità di coppia superiore
Materiale	Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti
Rapporto di riduzione	50, 80, 100, 120
Risposta negativa	Meno di 20 secondi d'arco
Velocità media di ingresso	3500 giri/min
Velocità di ingresso massima	8500 giri/min
La vita progettata	15000 ore
Modello	14, 17, 20, 25, 32, 40
Peso	0da.51 a 4.6 kg
Garanzia	1 anno

Disegni PDF Scarica

LSG-14-XX-U-I.pdf LSG-17-XX-U-I.pdf LSG-20-XX-U-I.pdf

LSG-25-XX-U-I.pdf LSG-32-XX-U-I.pdf LSG-40-XX-U-I.pdf
