Azione di riduzione delle onde di deformazione

Reduttore di onde di deformazione ultrapiatto

riduttore di onde di deformazione

Attrezzatura per onde di sforzo ultrapiatta

Luogo di origine:

Jiangsu, Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

Modello 14, 17, 20, 25, 32

Contattaci

Chiedi un preventivo

Azione di riduzione delle onde di deformazione

Dettagli del prodotto

Prodotto:

LHD - III Ultra - Flat Strain Wave Reducer

Materiale:

Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti

Rapporto di riduzione:

50Da 1 a 160:1

Risposta negativa:

≤ 20 sec. di arco

Velocità media di ingresso:

3500 giri/min

Velocità di ingresso massima:

8500 R/min

La vita progettata:

10000 ore

Modello:

14, 17, 20, 25, 32

Struttura:

Vuoto

Peso:

0da 0,64 a 3,56 kg

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

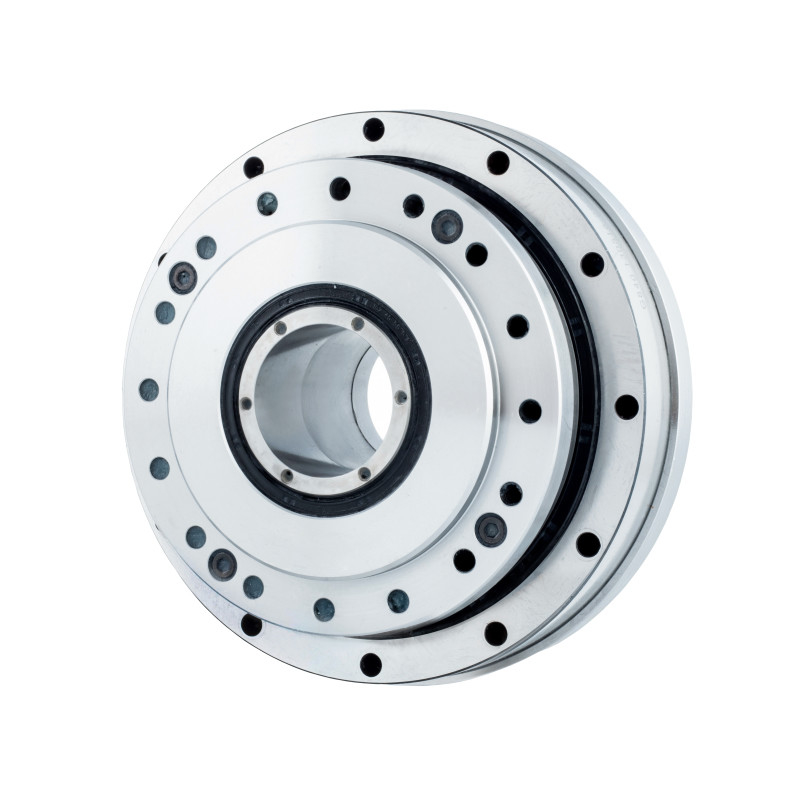

LHD ultra piatto - III Grande riduttore di onde di deformazione dell'albero di ingresso cavo

Name: Azione di riduzione delle onde di deformazione
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Modello 14, 17, 20, 25, 32
Availability: InStock

Descrizione del prodotto

La serie di riduttori di onda di deformazione LHD-III è costituita da unità di ingranaggi ultrapiatti ad alta capacità di coppia.

È progettato con un layout compatto e semplice per una facile integrazione, aiuta a offrire un piccolo impatto e un peso ridotto per applicazioni con spazio limitato.

Questi riduttori ultrapiatti sono altamente adatti per l'uso come giunti di fine robot e riduttori di fine cliente.

Caratteristiche chiave

Struttura ultrapiatta
Progettazione compatta e semplice
Piccole dimensioni e peso leggero
Capacità di coppia elevata e rigidità elevata
Input e output coassiali

Tabella dei parametri nominali della serie LHD - III

Modello	Rapporto di riduzione	Torsione nominale a 2000 r/min di ingresso	Torsione massima ammissibile all'avvio e all'arresto	Valore massimo ammissibile per la coppia media di carico	Torsione momentanea massima ammissibile	Velocità di rotazione massima ammissibile di ingresso ((Grease)	Velocità di rotazione media di ingresso ammissibile ((Grease)	Risposta negativa	Peso	Vita del progetto
		Torsione nominale a 2000 r/min di ingresso	Torsione massima ammissibile all'avvio e all'arresto		Torsione momentanea massima ammissibile			Risposta negativa	Peso	Vita del progetto
		Nm	Nm	Nm	Nm	r/min	r/min	Arc Sec	Kg	Orario
14	50	3.7	12	4.8	23	8500	3500	≤ 20	0.64	9000
	80	5.4	16	7.7	35					10000
	100	5.4	19	7.7	35					10000
17	50	11	23	18	48	7300	3500	≤ 20	0.87	9000
	80	15	29	19	61					10000
	100	16	37	27	71					10000
20	50	17	39	24	69	6500	3500	≤ 20	1.14	9000
	80	24	51	33	89					10000
	100	28	57	34	95					10000
25	50	27	69	38	127	5600	3500	≤ 20	1.75	9000
	80	44	96	60	179					10000
	100	47	110	75	184					10000
32	50	53	151	75	268	4000	3000	≤ 20	3.56	9000
	80	83	213	117	398					10000
	100	96	233	151	420					10000

Immagini dettagliate

Azione di riduzione delle onde di deformazione 0

Azione di riduzione delle onde di deformazione 1

Azione di riduzione delle onde di deformazione 2

Attributi chiave del riduttore di onde di deformazione ultrapiatta della serie LHD - III
Prodotto	Riduttore di onde di sforzo ultrapiatto
Materiale	Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti
Rapporto di riduzione	50, 80, 100
Risposta negativa	Meno di 20 secondi d'arco
Velocità media di ingresso	3500 giri/min
Velocità di ingresso massima	8500 giri/min
La vita progettata	10000 ore
Modello	14, 17, 20, 25, 32
Peso	0da 0,34 a 1,9 kg
Garanzia	1 anno

Applicazioni


Robot industriali	Aerospaziale	Sistemi di imballaggio

Disegni PDF Scarica

LHD-14-XX-U-III.pdf LHD-17-XX-U-III.pdf LHD-20-XX-U-III.pdf

LHD-25-XX-U-III.pdf LHD-32-XX-U-III.pdf
