Azionamento armonico ultra sottile compatto per uso industriale

Cavi di ingranaggi per onde di deformazione compatte

Cavi di ingranaggi per onde di deformazione Cuscinetti

Riduzione armonica compatta degli ingranaggi

Luogo di origine:

Jiangsu, Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

Modello 14, 17, 20, 25, 32

Contattaci

Chiedi un preventivo

Azionamento armonico ultra sottile compatto per uso industriale

Dettagli del prodotto

Prodotto:

LHD - I Ultra - Flat Harmonic Drive

Materiale:

Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti

Rapporto di riduzione:

50, 80, 100

Risposta negativa:

≤ 20 sec. di arco

Velocità media di ingresso:

3500 giri/min

Velocità di ingresso massima:

8500 R/min

La vita progettata:

10000 ore

Modello:

14, 17, 20, 25, 32

Peso:

0da 0,34 a 1,9 kg

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Azionamento armonico ultra sottile compatto

Name: Azionamento armonico ultra sottile compatto per uso industriale
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Modello 14, 17, 20, 25, 32
Availability: InStock

Descrizione del prodotto

L'unità di trasmissione armonica della serie LHD-I è costituita da unità di ingranaggio a onde di deformazione ultrapiatta ad alta capacità di coppia.

Gli azionamenti armonici della serie LHD - I sono progettati con un layout compatto e semplice per una facile integrazione, contribuiscono ad offrire un piccolo impatto e un peso ridotto per applicazioni con spazio limitato.

Questi riduttori di ingranaggi armonici ultrapiatti sono molto adatti per l'uso come giunture terminali del robot e riduttori di fine cliente

Caratteristiche chiave

Struttura ultrapiatta
Progettazione compatta e semplice
Piccole dimensioni e peso leggero
Capacità di coppia elevata e rigidità elevata
Input e output coassiali

Tabella dei parametri nominali dell'unità armonica della serie LHD

Modello	Rapporto di riduzione	Torsione nominale a 2000 r/min di ingresso	Torsione massima ammissibile all'avvio e all'arresto	Valore massimo ammissibile per la coppia media di carico	Torsione momentanea massima ammissibile	Velocità di rotazione massima ammissibile di ingresso ((Grease)	Velocità di rotazione media di ingresso ammissibile ((Grease)	Risposta negativa	Peso	Vita del progetto
		Torsione nominale a 2000 r/min di ingresso	Torsione massima ammissibile all'avvio e all'arresto		Torsione momentanea massima ammissibile			Risposta negativa	Peso	Vita del progetto
		Nm	Nm	Nm	Nm	r/min	r/min	Arc Sec	Kg	Orario
14	50	3.7	12	4.8	23	8500	3500	≤ 20	0.34	9000
	80	5.4	16	7.7	35					10000
	100	5.4	19	7.7	35					10000
17	50	11	23	18	48	7300	3500	≤ 20	0.42	9000
	80	15	29	19	61					10000
	100	16	37	27	71					10000
20	50	17	39	24	69	6500	3500	≤ 20	0.54	9000
	80	24	51	33	89					10000
	100	28	57	34	95					10000
25	50	27	69	38	127	5600	3500	≤ 20	0.95	9000
	80	44	96	60	179					10000
	100	47	110	75	184					10000
32	50	53	151	75	268	4000	3000	≤ 20	1.9	9000
	80	83	213	117	398					10000
	100	96	233	151	420					10000

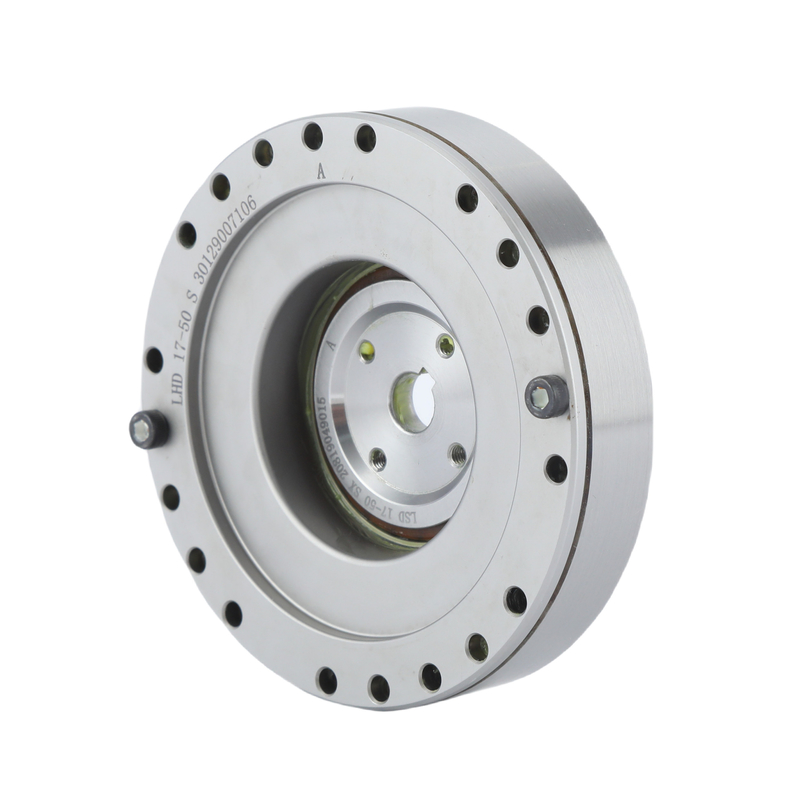

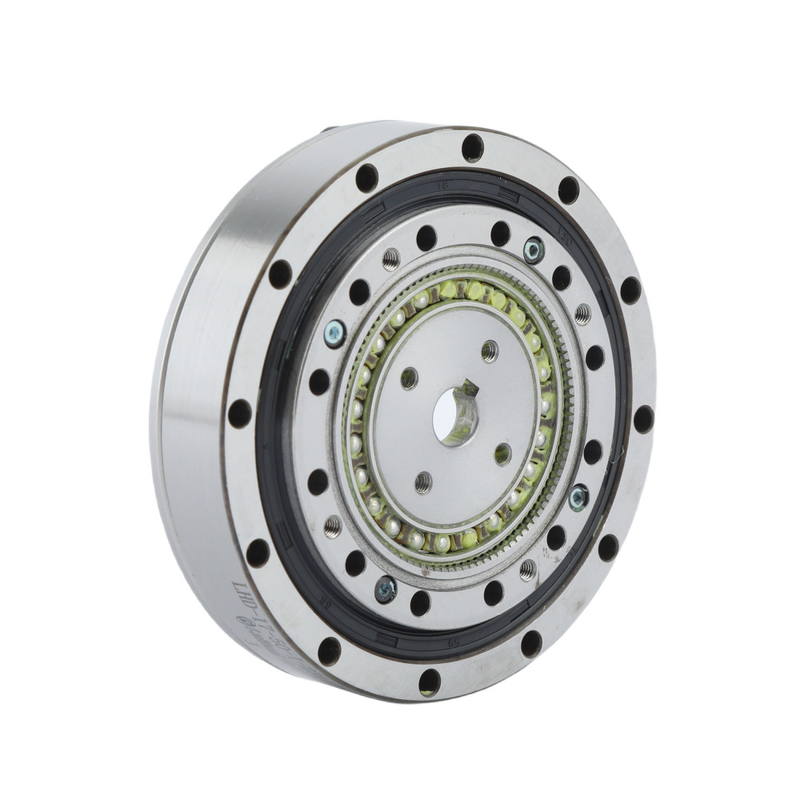

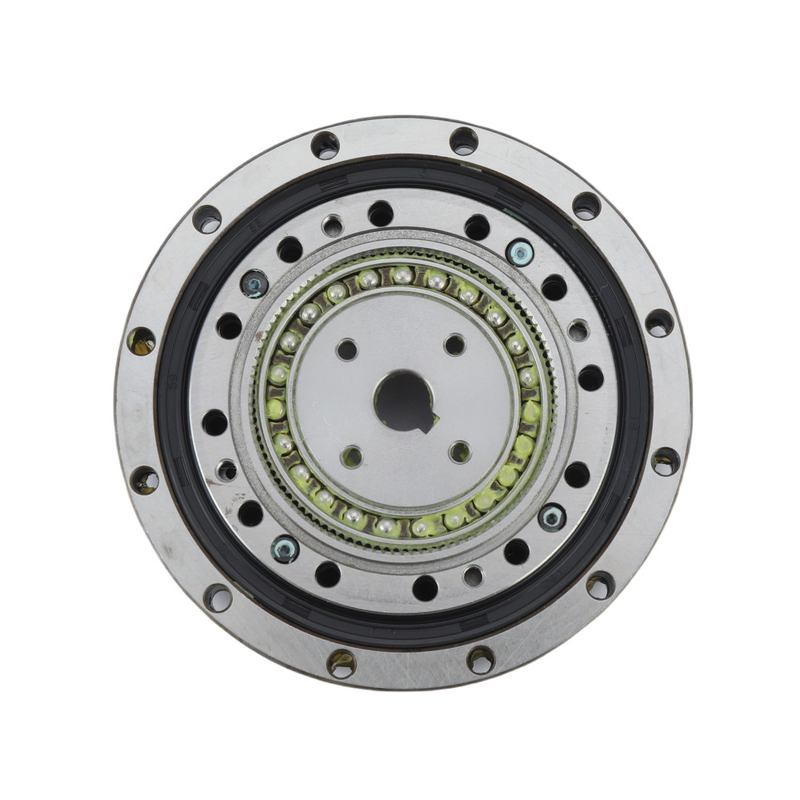

Immagini dettagliatedi motore armonico della serie LHD

Attributi chiave della scatola di cambio a riduttore armonica ultra piatta
Prodotto	Azionamento armonico ultra-piatto
Materiale	Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti
Rapporto di riduzione	50, 80, 100
Risposta negativa	Meno di 20 secondi d'arco
Velocità media di ingresso	3500 giri/min
Velocità di ingresso massima	8500 giri/min
La vita progettata	10000 ore
Modello	14, 17, 20, 25, 32
Peso	0da 0,34 a 1,9 kg
Garanzia	1 anno

Applicazioni


Robot industriale	Aerospaziale	Sistema di produzione

Disegni PDF Scarica

LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf

LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
