Ultra sottile Alta coppia statica Azionamento armonico Robotica cambio armonico

Casella di marcia armonica ad alta coppia statica

Casella di cambio a trasmissione armonica riduttrice

Dispositivo di riduzione armonica ad alta coppia statica

Luogo di origine:

Jiangsu, Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

Modello 14, 17, 20, 25, 32

Contattaci

Chiedi un preventivo

Ultra sottile Alta coppia statica Azionamento armonico Robotica cambio armonico

Dettagli del prodotto

Prodotto:

LSD-I Ultra - Flat Strain Wave Reducer

Materiale:

Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti

Rapporto di riduzione:

50, 80, 100

Risposta negativa:

≤ 20 sec. di arco

Velocità media di ingresso:

3500 giri/min

La vita progettata:

10000 ore

Modello:

14, 17, 20, 25, 32

Peso:

00,37 a 2,48 kg

Colore:

Fabbricazione

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Peso leggero 2,47 kg Modello 32 Riduttore di onde di deformazione

Ottieni il miglior prezzo

Modello 25 riduttore di onde di sollecitazione unità di ingranaggi armonici ultraleggeri

Ottieni il miglior prezzo

Riduzione delle onde di deformazione della serie LSN Modello 20

Ottieni il miglior prezzo

Disegno compatto e leggero Reduttore di onde di sollecitazione della serie LSN Modello 14

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Azionamento armonico ad alta coppia statica ultra sottile

Name: Ultra sottile Alta coppia statica Azionamento armonico Robotica cambio armonico
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Modello 14, 17, 20, 25, 32
Availability: InStock

Descrizione del prodotto

Gli azionamenti armonici della serie LSD-I sono conosciuti come gli azionamenti ultrapiatti.onda di deformazioneunità di ingranaggio.

Questo design flessibile garantisce un'eccellente precisione di posizionamento e di rotazione

Questi impulsi armonici ultrapiattisono altamente adatti all'uso come giunti di robot e riduttori per il cliente finale.

Caratteristiche chiave dell'unità armonica della serie LSD

Struttura ultrapiatta
Progettazione compatta e concisa
Alta capacità di coppia statica
Input e output coassiali
Eccellente precisione di posizionamento e precisione di rotazione

Tabella dei parametri nominali di LSD - serie I

Modello	Rapporto di riduzione	Torsione nominale a 2000 r/min di ingresso		Torsione massima ammissibile all'avvio e all'arresto		Valore massimo ammissibile per la coppia media di carico		Torsione momentanea massima ammissibile		Velocità di rotazione massima di ingresso ammissibile (Grease)	Velocità di rotazione media di ingresso ammissibile (Grease)	Risposta negativa	Peso	Vita del progetto
		Torsione nominale a 2000 r/min di ingresso		Torsione massima ammissibile all'avvio e all'arresto				Torsione momentanea massima ammissibile				Risposta negativa	Peso	Vita del progetto
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	kg	Orario
14	50	3.7	0.38	12	1.2	4.8	0.49	24	2.4	8500	3500	≤ 20	0.37	9000
	80	5.4	0.55	16	1.6	7.7	0.79	35	3.6					10000
	100	5.4	0.55	19	1.9	7.7	0.79	35	3.6					10000
17	50	11	1.1	23	2.3	18	1.9	48	4.9	7300	3500	≤ 20	0.49	9000
	80	15	1.5	29	3	19	1.9	61	6.2					10000
	100	16	1.6	37	3.8	27	2.8	71	7.2					10000
20	50	17	1.7	39	4	24	2.4	69	7	6500	3500	≤ 20	0.68	9000
	80	24	2.4	51	5.2	33	3.4	89	9.1					10000
	100	28	2.9	57	5.8	34	3.5	95	9.7					10000
25	50	27	2.8	69	7	38	3.9	127	13	5600	3500	≤ 20	1.25	9000
	80	44	4.5	96	9.8	60	6.1	179	18					10000
	100	47	4.8	110	11	75	7.6	184	19					10000
32	50	53	5.4	151	15	75	7.6	268	27	4800	3500	≤ 20	2.48	9000
	80	83	8.5	213	22	117	12	398	41					10000
	100	96	10	233	24	151	15	420	43					10000

Immagini dettagliate

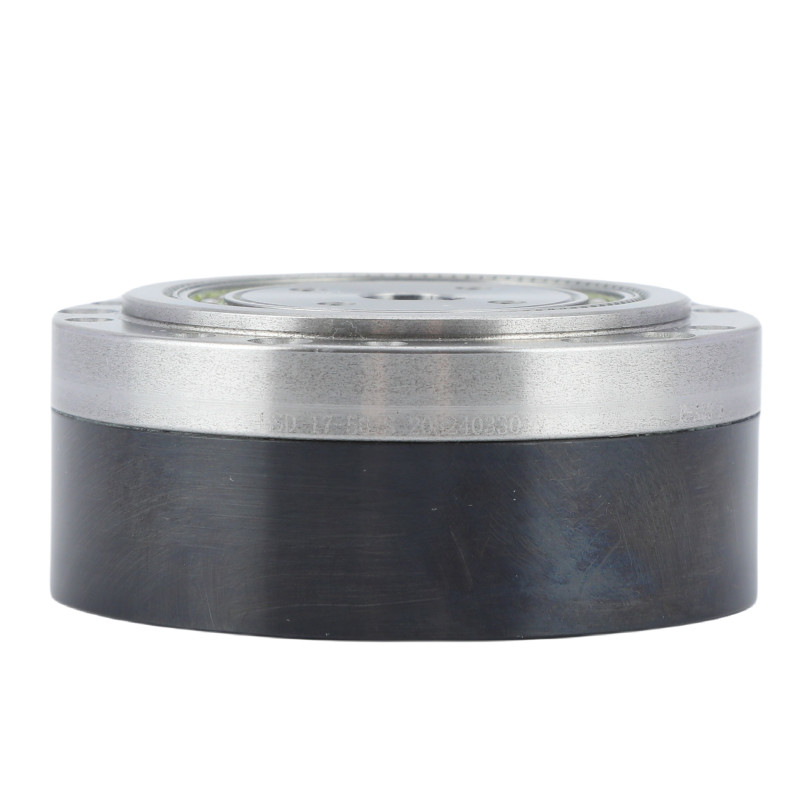

Ultra sottile Alta coppia statica Azionamento armonico Robotica cambio armonico 0

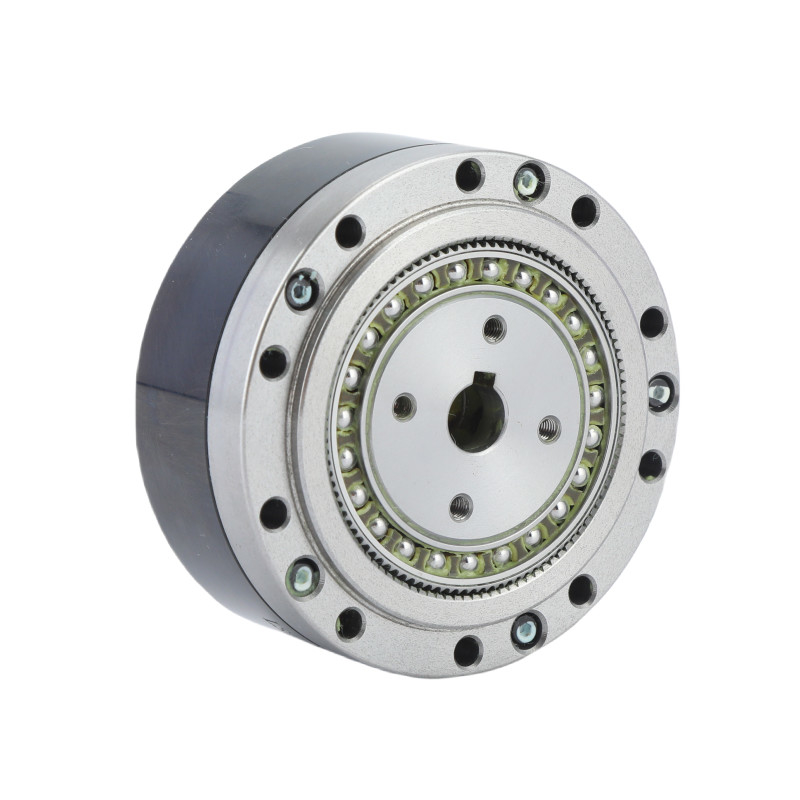

Ultra sottile Alta coppia statica Azionamento armonico Robotica cambio armonico 1

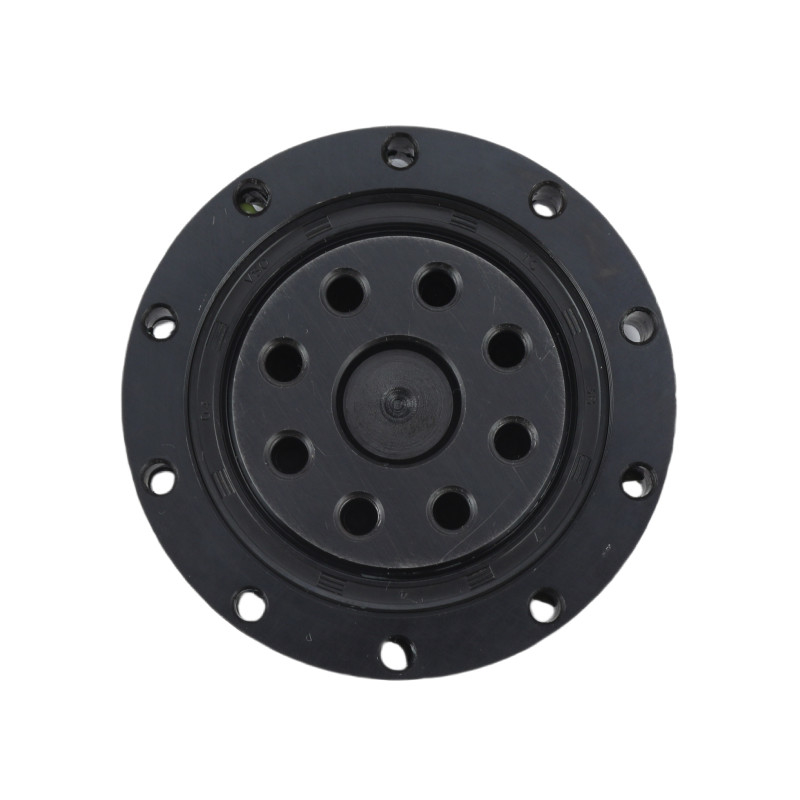

Ultra sottile Alta coppia statica Azionamento armonico Robotica cambio armonico 2

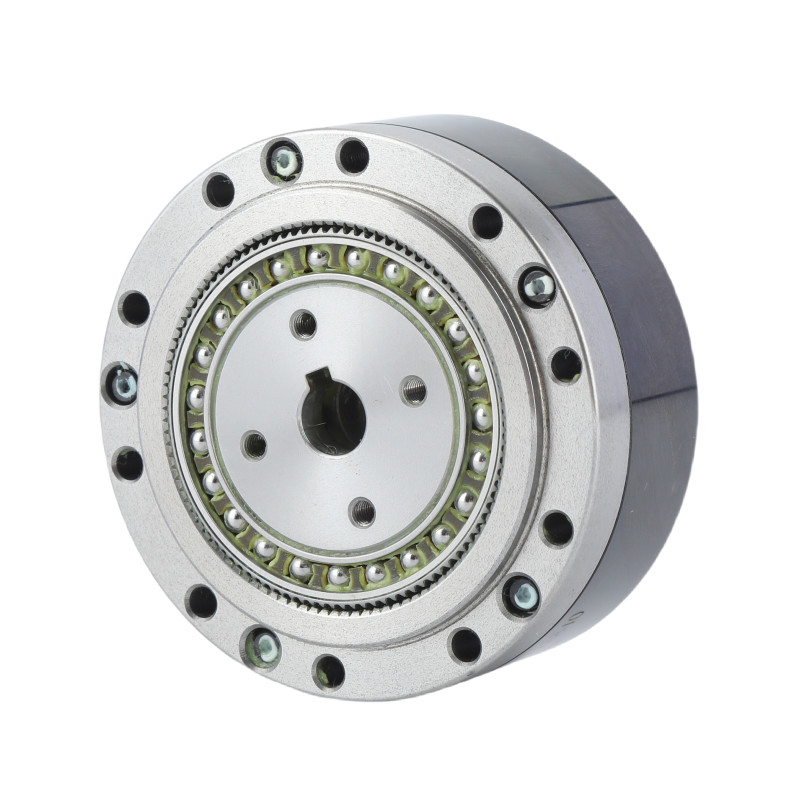

Ultra sottile Alta coppia statica Azionamento armonico Robotica cambio armonico 3

Attributi chiave dell' LSD - Serie I Ultra - Flat Strain Wave Reducer
Prodotto	Azionamento armonico ultra-piatto
Materiale	Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti
Rapporto di riduzione	50, 80, 100
Risposta negativa	Meno di 20 secondi d'arco
Velocità media di ingresso	3500 giri/min
Velocità di ingresso massima	8500 giri/min
La vita progettata	10000 ore
Modello	14, 17, 20, 25, 32
Peso	00,37 a 2,48 kg
Garanzia	1 anno

Applicazioni


Sistemi di produzione	Sistemi di imballaggio	Robot umnoidi	Dispositivi medici

Disegni PDF Scarica

LSD-14-P-XX-U-I.pdf LSD-14-XX-U-I.pdf LSD-17-P-XX-U-I.pdf

LSD-17-XX-U-I.pdf LSD-20-P-XX-U-I.pdf LSD-20-XX-U-I.pdf

LSD-25-P-XX-U-I.pdf LSD-25-XX-U-I.pdf LSD-32-P-XX-U-I.pdf

LSD-32-XX-U-I.pdf
