Luogo di origine:
Jiangsu, Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
Modello 8, Modello 11
Descrizione del prodotto
Le unità di trasmissione armonica modello 8 e modello 11 delle serie LS e LH sono conosciute come riduttori di onde di deformazione a forma minime.
I riduttori di onda di deformazione miniatura della serie LS e LH forniscono un'elevata precisione di posizionamento in un pacchetto molto compatto.
Questi azionamenti armonici sono adatti alle applicazioni dei semiconduttori e della robotica, in particolare per i rami finali dei piccoli robot industriali e collaborativi.macchine industriali in cui il peso è un fattore critico.
Caratteristiche chiave
• Compatto e leggero
• Alta precisione di posizionamento
• Alta capacità di coppia
• Alta capacità di carico radiale, assiale e momentuale
• Tre rapporti di riduzione disponibili: 50:1 a 100:1
Tabella dei parametri nominali della serie LS
| Modello | Rapporto di riduzione | Torsione nominale a 2000 r/min di ingresso | Torsione massima ammissibile all'avvio e all'arresto | Valore massimo ammissibile per la coppia media di carico | Torsione momentanea massima ammissibile | Velocità di rotazione massima di ingresso ammissibile (Grease) |
Velocità di rotazione media di ingresso ammissibile (Grease) |
Risposta negativa | Peso | Vita del progetto | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Orario | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.08 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.25 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 0.17 | 10000 | ||||
Tabella dei parametri nominali della serie LH
| Modello | Rapporto di riduzione | Torsione nominale a 2000 r/min di ingresso | Torsione massima ammissibile all'avvio e all'arresto | Valore massimo ammissibile per la coppia media di carico | Torsione momentanea massima ammissibile | Velocità di rotazione massima di ingresso ammissibile (Grease) |
Velocità di rotazione media di ingresso ammissibile (Grease) |
Risposta negativa | Peso | Vita del progetto | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Orario | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||

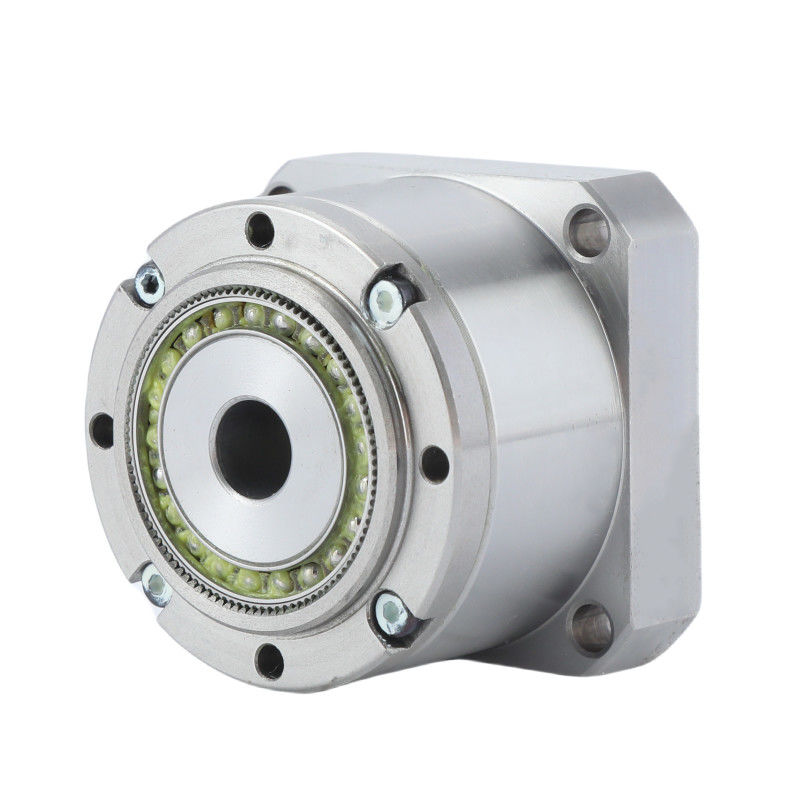

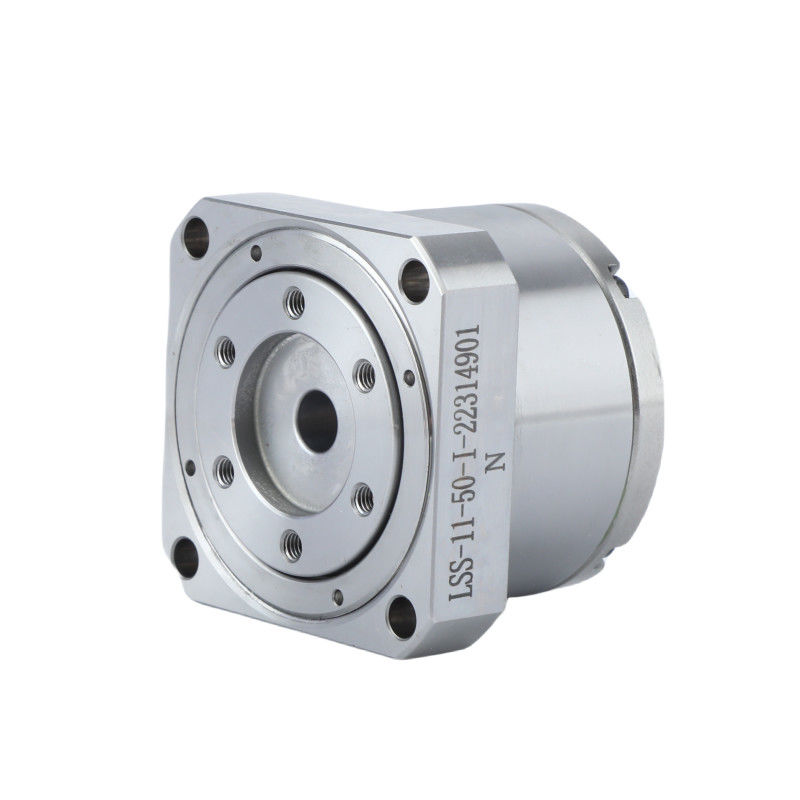

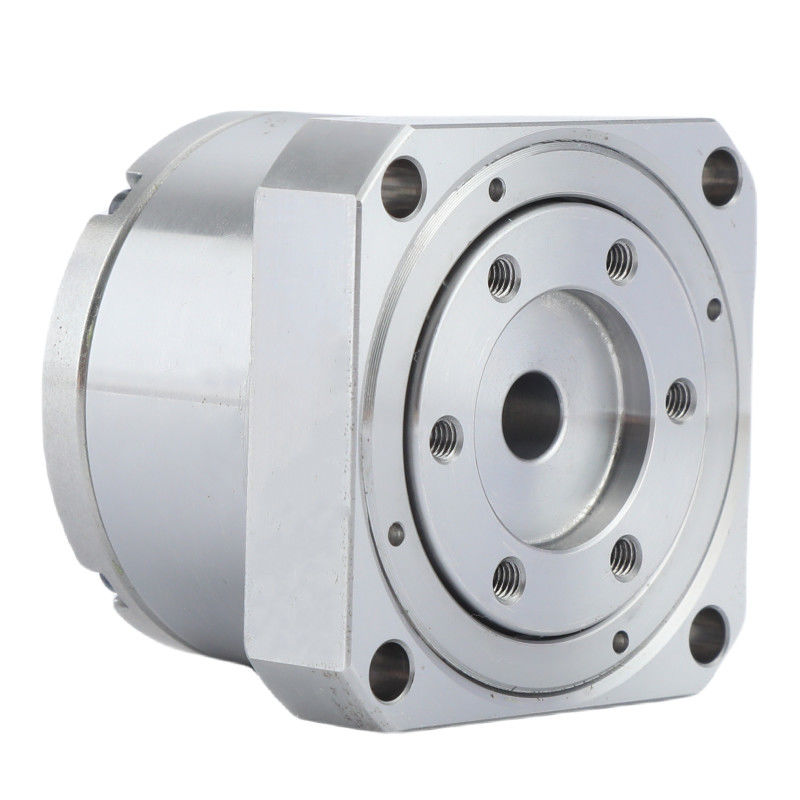

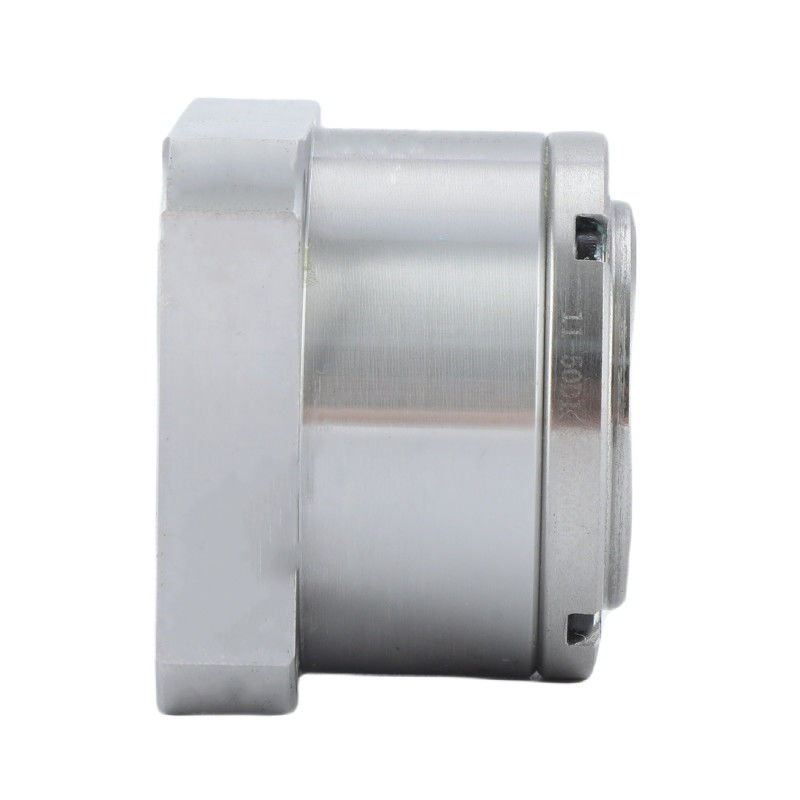

Immagini dettagliate
| Attributi chiave diAzionamento armonico in miniatura della serie LS e LH | |||
| Prodotto | Mini riduttore di onde di deformazione | ||
|
Materiale
|
Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti | ||
|
Rapporto di riduzione
|
50, 80, 100 | ||
|
Risposta negativa
|
Meno di 30 secondi d'arco | ||
|
Velocità media di ingresso
|
3500 giri/min | ||
|
Velocità di ingresso massima
|
8500 giri/min | ||
|
La vita progettata
|
10000 ore | ||
|
Modello
|
8, 11 | ||
|
Peso
|
0da 0,06 a 0,27 kg | ||
| Garanzia | 1 anno | ||
Applicazione
Gli azionamenti armonici, o azionamenti armonici degli ingranaggi, sono meccanismi specializzati di ingranaggi noti per la loro precisione e il loro design compatto.Essi trovano applicazione in una varietà di campi a causa delle loro proprietà uniche.
| Robotica | Gli azionamenti armonici sono ampiamente utilizzati in robotica per il loro elevato rapporto coppia/peso e la loro precisione. | |
| Aerospaziale | Nell'ingegneria aerospaziale, questi azionamenti sono utilizzati nei sistemi di satelliti e veicoli spaziali a causa della loro affidabilità e compattezza.Sono essenziali nei meccanismi che richiedono un'alta precisione e un minimo di reazione, quali antenne satellitari e carrelli d'atterraggio. | |
| Dispositivi medici | Gli azionamenti armonici sono utilizzati in vari dispositivi medici, tra cui robot chirurgici e apparecchiature diagnostiche.La loro precisione e il loro movimento liscio sono fondamentali per operazioni delicate e diagnosi accurate. | |
| Automazione industriale | Sono impiegati nei sistemi di automazione industriale per compiti come la movimentazione dei materiali, l'assemblaggio e le macchine utensili.La loro capacità di gestire carichi elevati mantenendo la precisione le rende idonee per queste applicazioni. | |
| Sistemi ottici | Gli azionamenti armonici sono utilizzati in sistemi ottici, come telescopi e fotocamere ad alta precisione, dove il posizionamento accurato e il minimo gioco meccanico sono cruciali. | |
| Autoveicoli | In applicazioni automobilistiche, gli azionamenti armonici possono essere trovati in sistemi che richiedono un controllo del movimento compatto ed efficiente,come in alcuni tipi di meccanismi di sterzo o sistemi avanzati di assistenza al conducente (ADAS). | |
