Luogo di origine:
Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
LSS-14/17/20/20/25/32/40-XX-U-I
Descrizione del prodotto
Gli ingranaggi armonici della serie LSS-I sono noti come riduttori di onde di deformazione a motore a trazione diretta a forma di tazza con parti meno dannose.
Questa progettazione consente un utilizzo più compatto ed efficiente dello spazio, offre vantaggi quali un'elevata efficienza, precisione e manutenzione ridotta, poiché ci sono meno componenti soggetti a usura,aiuta a prolungare la vita di servizio in larga misura.
Le unità di ingranaggi armonici della serie LSS-I sono ampiamente utilizzate su robot, apparecchiature di automazione come apparecchiature CNC e apparecchiature di rotazione, produzione di semiconduttori, apparecchiature mediche e così via.
Caratteristiche chiave
Specciaziones
| Modello | Rapporto di riduzione | Torsione nominale a 2000 r/min di ingresso | Torsione massima ammissibile all'avvio e all'arresto | Valore massimo ammissibile per la coppia media di carico | Torsione momentanea massima ammissibile | Velocità di rotazione massima di ingresso ammissibile | Velocità di rotazione media di ingresso ammissibile | Risposta negativa | Peso | Vita del progetto | ||||
| Grassi | Grassi | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Orario | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤ 20 | 0.51 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 17 | 50 | 16 | 1.6 | 34 | 3.5 | 26 | 2.6 | 70 | 7.1 | 7300 | 3500 | ≤ 20 | 0.67 | 10000 |
| 80 | 22 | 2.2 | 43 | 4.4 | 27 | 2.7 | 87 | 8.9 | 15000 | |||||
| 100 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 108 | 11 | 15000 | |||||
| 120 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 86 | 8.8 | 15000 | |||||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤ 20 | 0.96 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤ 20 | 1.46 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤ 20 | 3.11 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
| 40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤ 20 | 4.6 | 10000 |
| 80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
| 100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
| 120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 | |||||

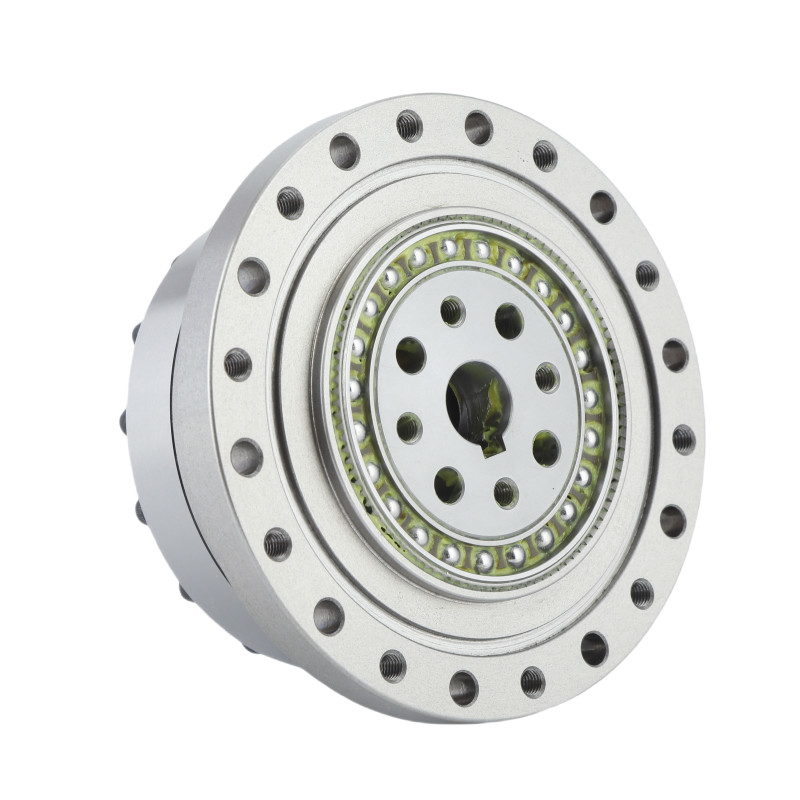

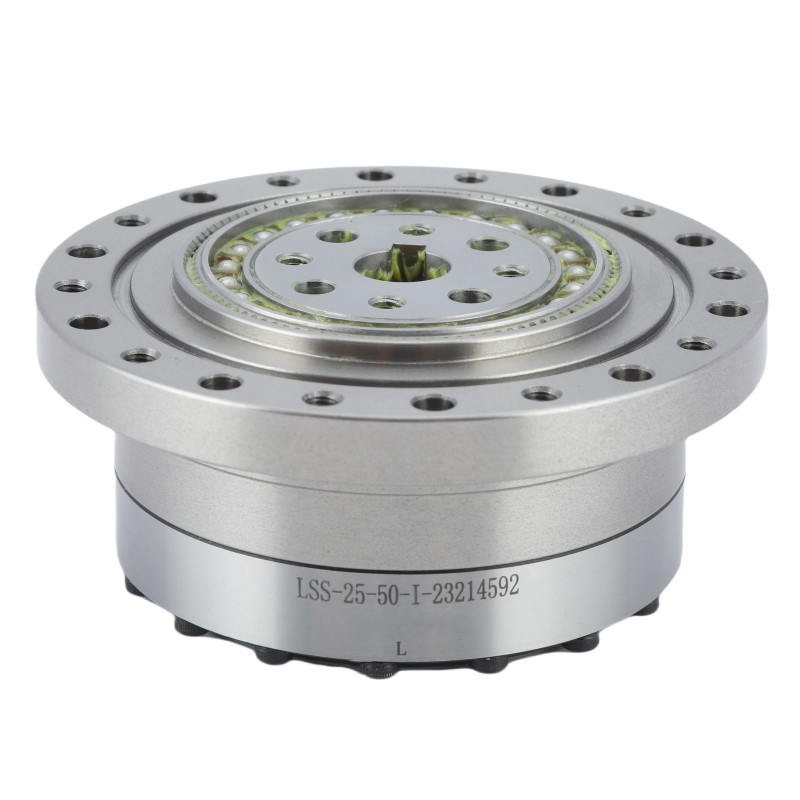

Immagini dettagliate
| Attributi chiave degli ingranaggi armonici LSS - Serie I | |||
| Prodotto | Unità di ingranaggi armonici | ||
|
Materiale
|
Acciaio, alluminio, poliuretano, cuscinetti e guarnizioni, lubrificanti | ||
|
Rapporto di riduzione
|
50, 80, 100, 120 | ||
|
Risposta negativa
|
Meno di 10 secondi d'arco | ||
|
Velocità media di ingresso
|
3000 o 3500 giri/min | ||
|
Velocità di ingresso massima
|
8500 giri/min | ||
|
La vita progettata
|
15000 ore | ||
|
Modello
|
14, 17, 20, 25, 32, 40 | ||
|
Peso
|
0da.51 a 4.6 kg | ||
| Garanzia | 1 anno | ||
Disegni PDF
