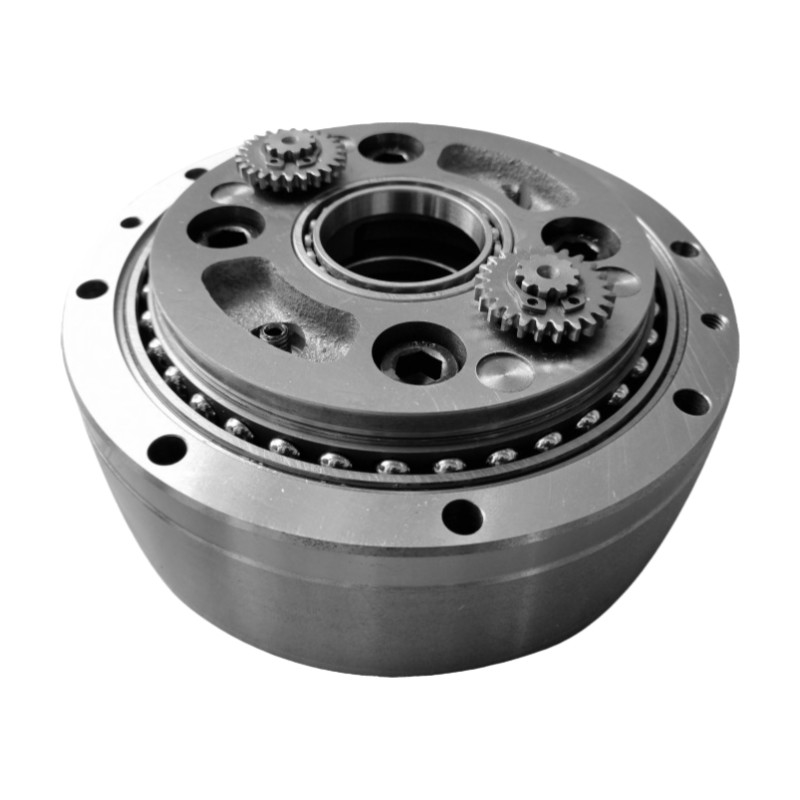

RV-C zero reazione cicloidale riduttore di ruote a spillo cambio per la robotica

Robotica riduttore a ruota cicloidale

Zero Backlash riduttore a ruota cicloidale

Robotica zero reazione contro il cambio cicloidale

Luogo di origine:

Jiangsu, Cina

Marca:

Giant Precision

Certificazione:

ISO9001

Numero di modello:

RV - C

Contattaci

Chiedi un preventivo

RV-C zero reazione cicloidale riduttore di ruote a spillo cambio per la robotica

Dettagli del prodotto

Prodotto:

Reduttore RV a pozzo vuoto serie C

Materiale:

d'acciaio, di alluminio

Rigidità torsionale:

421 a 24500 Nm/arc.min.

Perdita di movimento:

Max. 1 arc.min.

velocità di uscita:

Da 5 a 60 giri/min

Torsione massima consentita momentanea:

da 1372 a 78400 Nm

Velocità di rotazione massima di uscita ammissibile:

80 giri/min

Modello:

BX10C, BX27C, BX50C, BX100C BX120C, BX200C, BX320C, BX500C

Peso:

4.6 a 154 kg

Colore:

Fabbricazione

Garanzia:

1 anno

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

To Be Negotiated

Imballaggi particolari

Cartone

Tempi di consegna

3-4 settimane

Termini di pagamento

T/T

Capacità di alimentazione

20000 serie al mese

Prodotti correlati

Compatto riduttore di velocità del veicolo RV con ingranaggio robotico

Ottieni il miglior prezzo

RV-C Flanged Robot Speed Reducer Gearhead Flusso vuoto

Ottieni il miglior prezzo

Riduzione a fianco con testa di ingranaggio armonica RV Gear Reducer Serie solida

Ottieni il miglior prezzo

RV-E Flanged Planetary Wheel Drive Reducing Gearbox Basso controvalore

Ottieni il miglior prezzo

Contattaci

Contatta ora

Descrizione del prodotto

Rapporto di riduzione di velocità di alta velocità RV rigidità - C serie RV riduttore di velocità cambio per la robotica

Name: RV-C zero reazione cicloidale riduttore di ruote a spillo cambio per la robotica
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: RV - C
Availability: InStock

Il riduttore RV è un nuovo meccanismo di trasmissione sviluppato a partire dalla tradizionale scatola di cambio cicloide e dalla scatola di cambio planetaria.precisione stabile e elevata efficienza.

Il riduttore rotativo è il componente centrale dei robot industriali e l'efficienza della trasmissione è senza dubbio un importante indicatore delle prestazioni della trasmissione.la catena dimensionale dell'assemblaggio porta a un spazio libero tra le parti, che può avere un certo impatto sull'efficienza della trasmissione.

Caratteristiche chiave

Costruzione di pozzi vuoti
Risposta negativa inferiore a 1 arc.min.
Perdita di movimento inferiore a 1 arc.min.

Specciaziones

	Specificità	Torsione di uscita kgf-m(Nm)
	10	10(98)
	27	27(265)
	50	50(490)
	100	100(980)
	120	120(1176)
	200	200(1961)
	320	320(3136)
	400	400(3920)
	500	500(4900)

Tabella dei parametri della serie RV-C

Modello	Rigidità torsionale Nm/arc.min.	Dimensione ((mm)		Torsione di piegatura ammissibile (Nm)	Carico di spinta ammissibile (N)	rigidità torsionale	Risposta negativa/mozione respinta
Modello	Rigidità torsionale Nm/arc.min.	a)	b	Torsione di piegatura ammissibile (Nm)	Carico di spinta ammissibile (N)	Nm/arc.min.	arc.min	Determinazione della velocità di rotazione (Nm)
BX10C	421	28	119.2	686	5880	47	MAX1	±2.94
BX27C	1068	38.2	150.3	980	8820	147		± 7.94
BX50C	1960	50.4	187.1	1764	11760	255		± 14.7
BX100C	2813	58.7	207.6	2450	13720	510		± 29.4
BX120C	2813	58.7	207.6	2450	13720	510		± 29.4
BX200C	9800	76	280.4	8820	19600	980		± 58,8
BX320C	12740	114.5	360.5	20580	29400	1960		± 94.1
BX500C	24500	125	413.4	34300	39200	3430		± 147.0

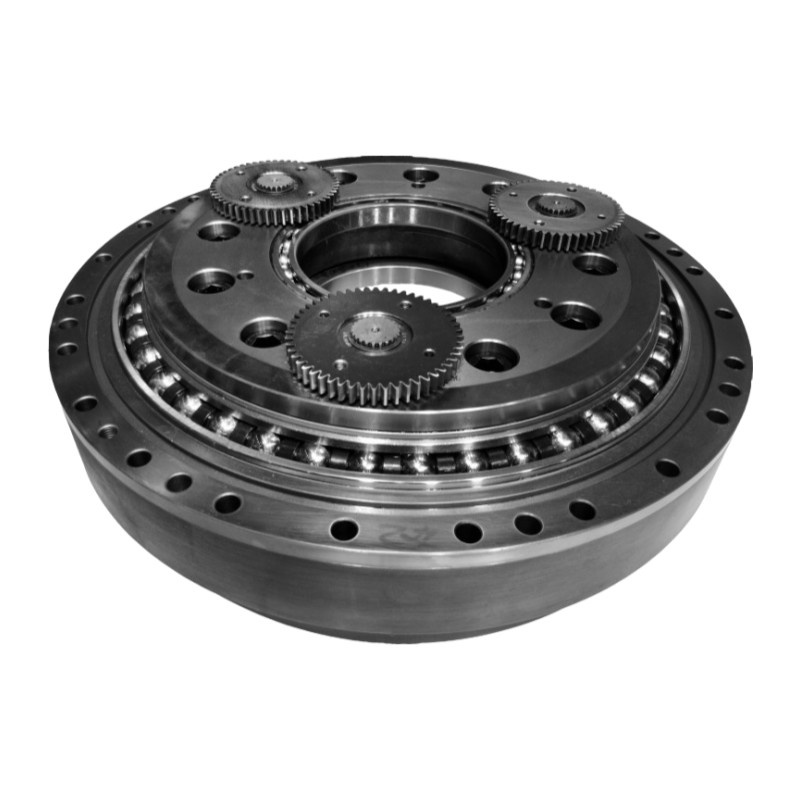

Immagini dettagliate

Attributi chiave del riduttore RV a pozzo di serie C
Prodotto	Reduttore RV a pozzo cavo
Materiale	Acciaio, alluminio
Rigidità torsionale	421 a 24500 Nm/arc.min.
Velocità di uscita (r/min)	Da 5 a 60 anni
Risposta negativa	Max. 1 arc.min.
Torsione massima accettabile momentanea	Da 1372 a 78400 Nm
Velocità di rotazione massima di uscita ammissibile	80 giri/min
Modello	BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C
Peso	4.6 a 154 kg
Garanzia	1 anno

Applicazione

Strumento per la macchina multi-tasking
Stacker Crane
Centri di lavorazione a doppia colonna
Tavola a trunnion

RV-C zero reazione cicloidale riduttore di ruote a spillo cambio per la robotica 4
