Luogo di origine:
Jiangsu, Cina
Marca:
Giant Precision
Certificazione:
ISO9001
Numero di modello:
RV - E con flange
Applicazioni diRV - E con testa di ingranaggio a riduttore a flangeRobotica: ampiamente utilizzati nelle giunture robotizzate, forniscono la precisione e la resistenza necessarie per svariati compiti, come la saldatura, l'assemblaggio e la movimentazione dei materiali.
Macchine utensili: assicurare un posizionamento preciso e un controllo del movimento, fondamentali per operazioni di lavorazione precise.
Fabbricazione automatizzata: migliorare la precisione e l'efficienza nelle linee di produzione automatizzate, gestendo in modo affidabile compiti ripetitivi.
Specciaziones
Tabella dei parametri di RV - E con serie a fianco
| Modello | Rapporto di riduzione | Casella di trasmissione di riduzione | Disegno dimensionale | ||||||||||||
| Torsione nominale | Velocità di uscita nominale | Vita del progetto | Accelerazione ammissibile/ coppia di decelerazione |
Max. momentanea ammissibile coppia |
Velocità di ingresso ammissibile | Velocità di uscita ammissibile | Valore di riferimento della velocità di uscita (la coppia nominale funziona continuamente) | Risposta negativa | Perdita di movimento | rigidità torsionale (valore di riferimento) |
Efficienza di avvio | Torsione ammissibile | |||
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (rpm) | (rpm) | (rpm) | (arc.min.) | (arc.min.) | (Nm/arc.min.) | (%) | (Nm) | |||
| BX20E | 57 | 167 | 15 | 6000 | 412 | 833 | 3500 | 61 | 56 | 1 | 1 | 49 | 75 | 882 | BX20E/i57C |
| 81 | 43 | 42 | BX20E/i81C BX20E/i81C1 BX20E/i81CS BX20E/i81CS1 |
||||||||||||
| 121 | 29 | 29 | BX20E/i121C BX20E/i121C1 BX20E/i121CS BX20E/i121CS1 |
||||||||||||
| BX40E | 81 | 412 | 15 | 1029 | 2058 | 3000 | 37 | 34 | 108 | 70 | 1666 | BX40E/i81C BX40E/i81C1 BX40E/i81CS BX40E/i81CS1 |
|||
| 121 | 25 | 25 | BX40E/i121C BX40E/i121C1 BX40E/i121CS BX40E/i121CS1 |
||||||||||||
| BX80E | 81 | 784 | 15 | 1960 | 3920 | 3000 | 37 | 29 | 196 | 75 | 2156 | BX80E/i81CS | |||
| 101 | 30 | 28 | BX80E/i101C | ||||||||||||
| 121 | 25 | 25 | BX80E/i121C BX80E/i121CS |
||||||||||||
| 153 | 20 | 20 | BX80E/i153C | ||||||||||||
| BX110E | 81 | 1078 | 15 | 2695 | 5390 | 3000 | 37 | 25 | 294 | 75 | 2940 | BX110E/i81CN | |||
| 111 | 27 | 18 | BX110E/i111CS | ||||||||||||

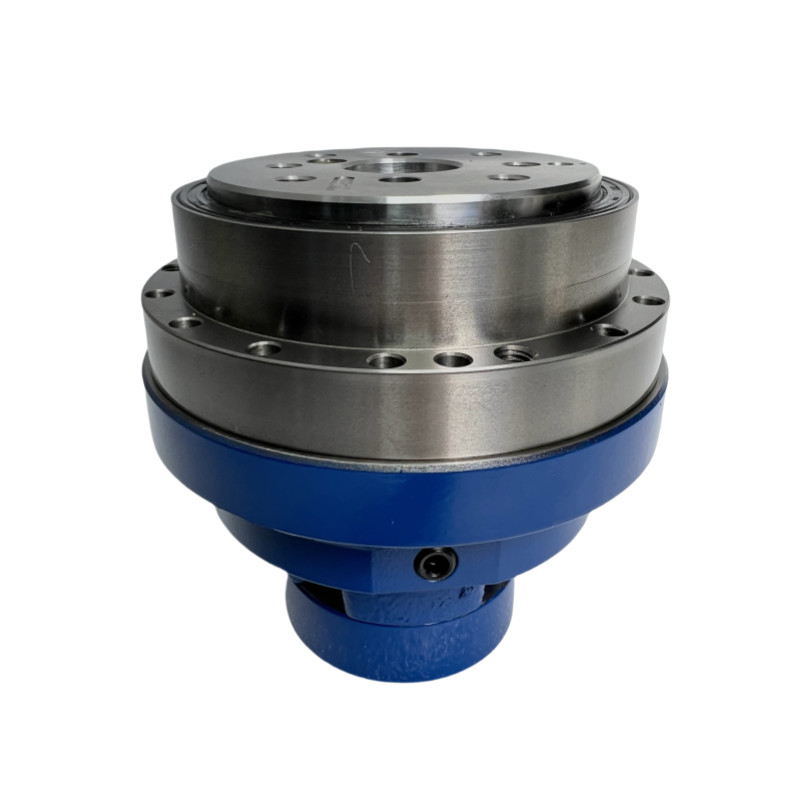

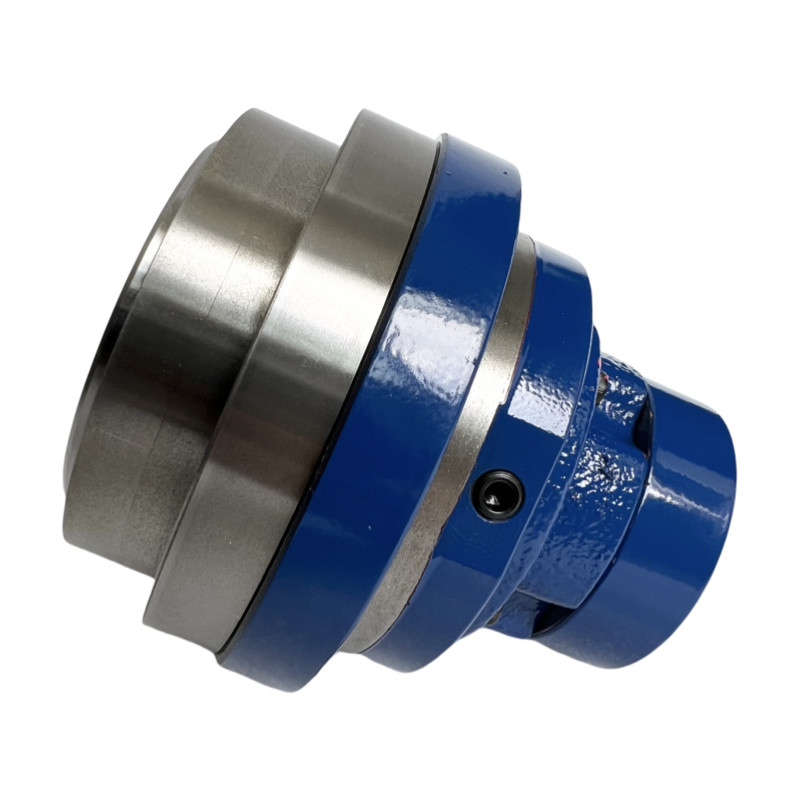

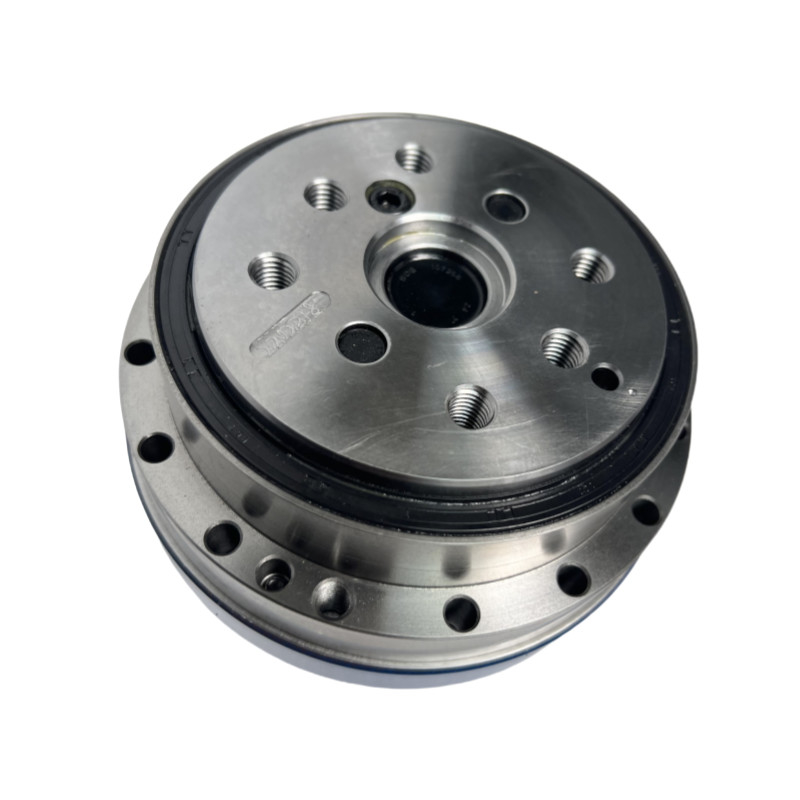

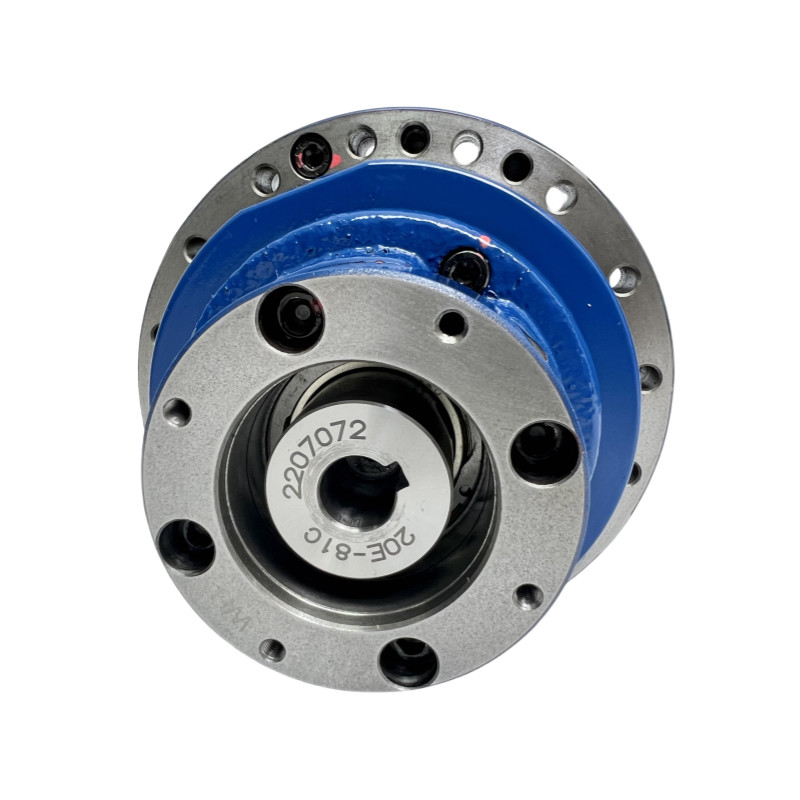

Immagini dettagliate
| Attributi chiave di RV - E con serie a fianco | |||
| Prodotto | RV - E con testa di ingranaggio a riduttore a flangia | ||
|
Materiale
|
Acciaio, alluminio | ||
|
Torsione nominale
|
Da 167 a 1078 Nm | ||
| Velocità di uscita nominale | 15 giri/min | ||
|
Risposta negativa
|
Max. 1 arc.min. |
||
| Torque di accelerazione/decelerazione ammissibile | da 412 a 2695 Nm | ||
|
Perdita di movimento
|
Max. 1 arc.min. | ||
|
Modello
|
BX20E, BX40E, BX80E, BX110E |
||
| Colore | Fabbricazione a partire da: | ||
| Efficienza di avvio | 75% | ||
| Vita del progetto | 6000 ore | ||
| Caratteristiche | Capacità di coppia elevata, minima reazione, durata e robustezza | ||
| Garanzia | 1 anno | ||
Applicazione
